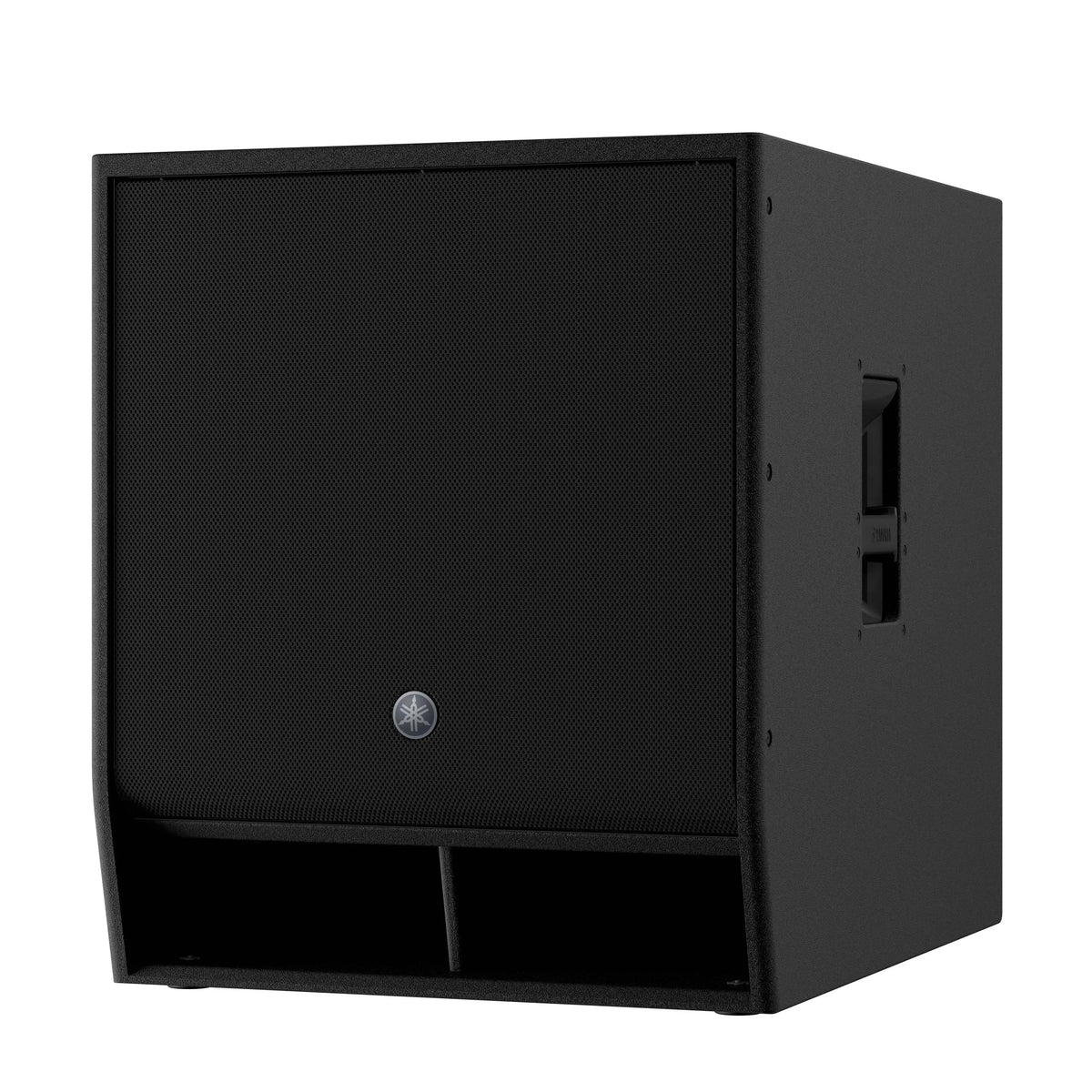

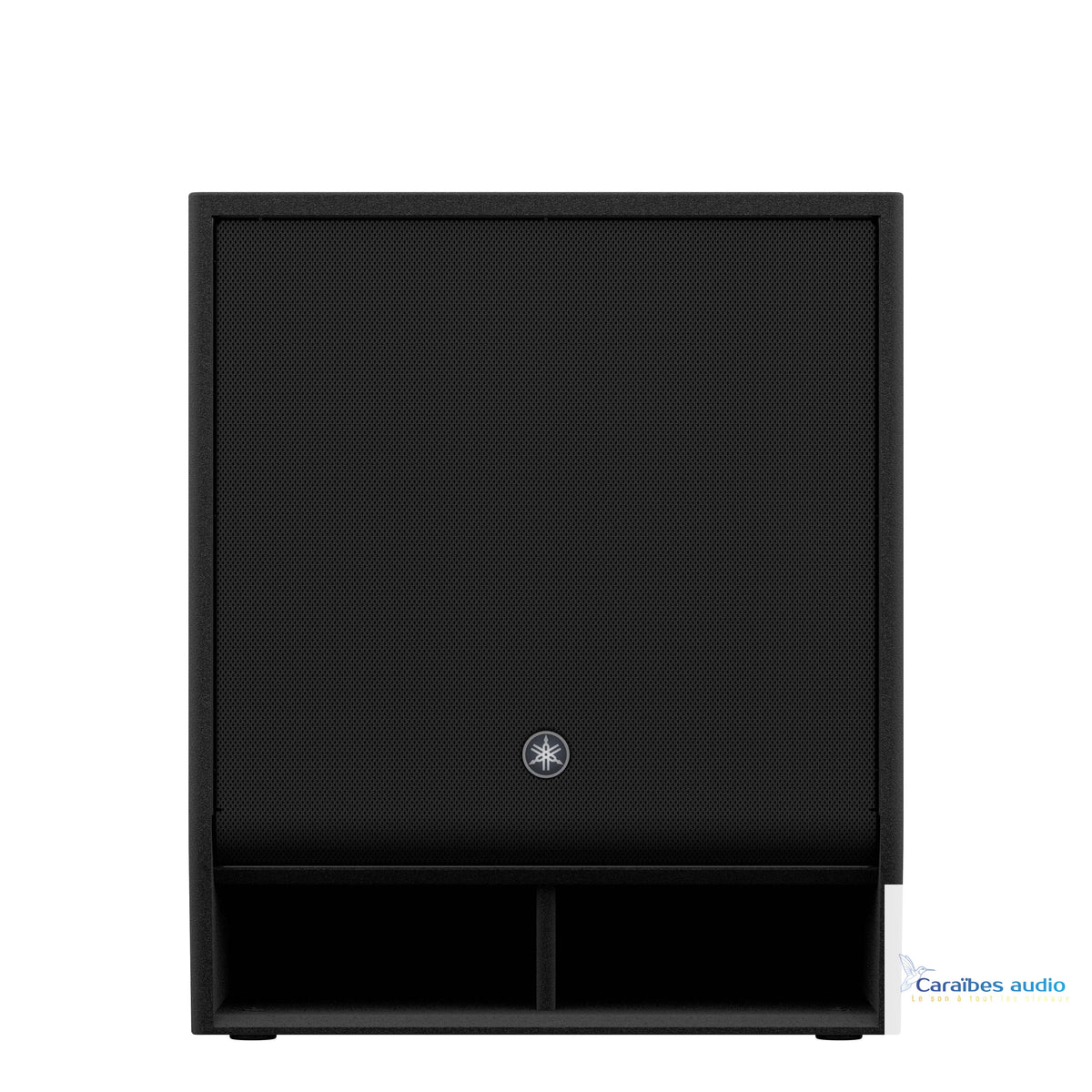

Le Yamaha DXS18 XLF est le caisson de basses amplifié bass-reflex de plus grand format de la série DXS XLF, que Yamaha présente avec les enceintes de la série DZR. Son haut-parleur de 18" à bobine de 4" et son amplificateur classe D (1600 W dynamique, 1200 W continu) lui permettent d’atteindre 136 dB SPL en crête, avec une réponse de 30 Hz à 150 Hz (-10 dB), contre 33 Hz pour le DXS15 XLF dont la puissance d’amplification est identique. Le traitement D-XSUB à trois modes, le mode cardioïde dès deux caissons, le DSP 96 kHz avec écran LCD et le port USB le destinent au renfort de grave pour la scène, l’événementiel et l’installation. Il pèse 48,9 kg et se manipule par deux poignées latérales en aluminium moulé sous pression.

Points forts

• Haut-parleur 18" à bobine mobile de 4" : Transducteur Yamaha à aimant ferrite, cadre en aluminium moulé sous pression et double amortisseur, conçu pour limiter les vibrations indésirables à haut niveau de sortie.
• Extension grave jusqu’à 30 Hz : Réponse de 30 Hz - 150 Hz (-10 dB) en structure bass-reflex à port large et évasé, avec 136 dB SPL en crête (bruit rose, à 1 m, sur l’axe).
• Amplificateur classe D 1600 W : 1600 W de puissance dynamique, 1300 W en rafale (20 ms) et 1200 W en continu, avec refroidissement par ventilateur à vitesse variable.
• Traitement D-XSUB à 3 modes : NORMAL pour une réponse grave équilibrée, BOOST pour un grave plus serré avec davantage d’impact, XTENDED LF pour étendre la restitution plus bas.
• Mode cardioïde : Avec deux caissons ou plus, il réduit la pression sonore côté scène et dirige davantage de grave vers le public.
• DSP 96 kHz et écran LCD : Processeur 96 kHz avec EQ dynamique, convertisseurs AD/DA 96 kHz, réglage du PEQ, du retard et du routage et chargement de préréglages depuis l’écran LCD.
• Port USB 2.0 hôte : Stockage et chargement de données sur clé USB (5 V, 500 mA).
• Connectique et version Dante : 2 entrées combo niveau ligne, 2 sorties XLR3 commutables THRU ou DSP OUT ; la version DXS18XLF-D ajoute une interface Dante 2 entrées / 2 sorties avec conversion de fréquence d’échantillonnage.
• Construction et fixation : Contreplaqué à revêtement polyurée, deux poignées en aluminium moulé sous pression, double puits de mât Φ35 mm / M20, 48,9 kg.

Description détaillée

Transducteur et structure acoustique

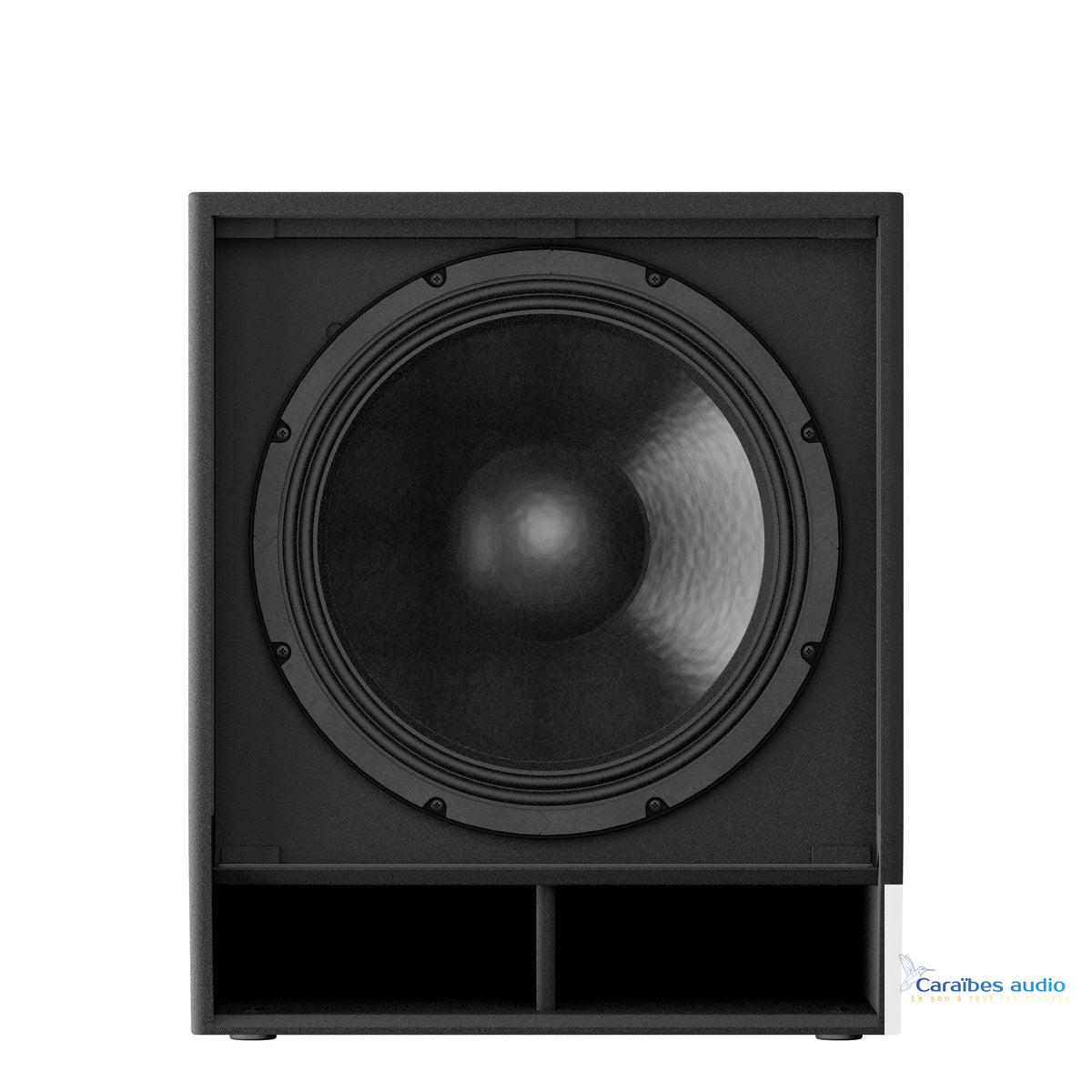

Haut-parleur de grave 18" (cône, bobine mobile de 4"), aimant ferrite, cadre en aluminium moulé sous pression et double amortisseur. Structure bass-reflex à port large et évasé. Plage de fréquence (-10 dB) : 30 Hz - 150 Hz. Niveau de sortie maximal : 136 dB SPL (crête mesurée, bruit rose, à 1 m, sur l’axe).

Amplification et alimentation

Amplification classe D : puissance dynamique 1600 W (puissance totale des sorties individuelles, mesurée à l’impédance minimale, protections désactivées, AC 120 V / 25 °C), puissance en rafale (20 ms) 1300 W, puissance continue 1200 W. Refroidissement par ventilateur à vitesse variable. Consommation : 40 W au repos, 180 W à 1/8 de la puissance. Embase secteur IEC verrouillable (V-Lock).

Traitement DSP

Fréquence d’échantillonnage interne 96 kHz, convertisseurs AD/DA 96 kHz, EQ dynamique. Traitement D-XSUB à 3 modes : NORMAL, BOOST, XTENDED LF. Mode cardioïde à partir de deux unités. L’écran LCD donne accès au PEQ, au retard, au routage et aux préréglages. Le port USB 2.0 hôte (5 V, 500 mA) sert au stockage et au chargement de données.

Connectique

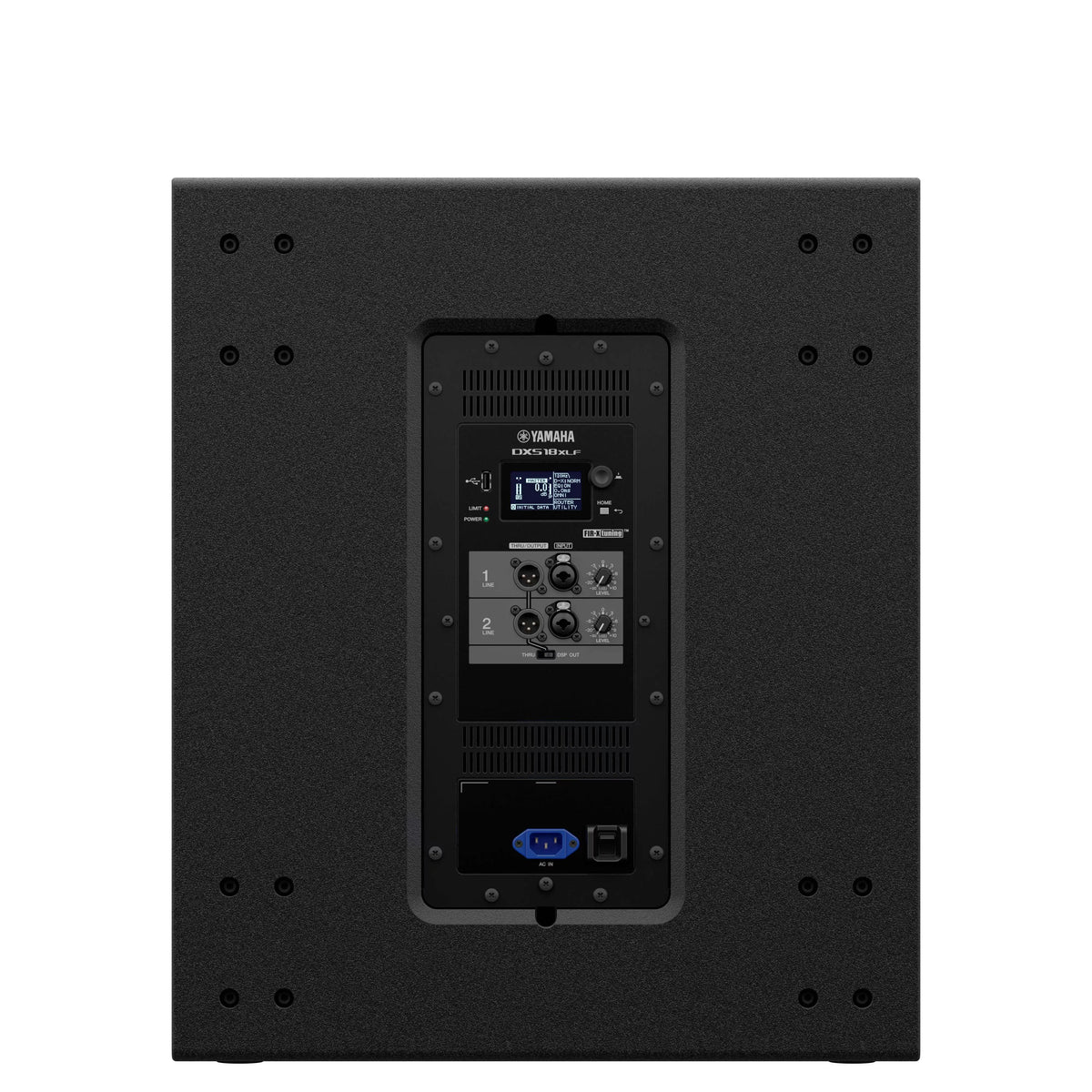

Entrées : 2 x combo, niveau ligne, niveau d’entrée maximal +24 dBu, impédance d’entrée 20 kΩ. Sorties : 2 x XLR3-32, voies 1 et 2 commutables THRU ou DSP OUT. La version DXS18XLF-D ajoute une interface Dante (2 entrées / 2 sorties sur 2 connecteurs etherCON en daisy chain, 44,1 à 96 kHz, conversion de fréquence d’échantillonnage pour les appareils en 48 kHz), compatible avec ProVisionaire Control (Windows) et ProVisionaire Touch (iPad).

Construction et fixation

Coffret contreplaqué, revêtement polyurée, noir ou blanc (versions W). Deux poignées latérales en aluminium moulé sous pression. Double puits de mât : Φ35 mm (profondeur 80 mm) et filetage M20 (profondeur 25 mm).

Dimensions, poids et accessoires

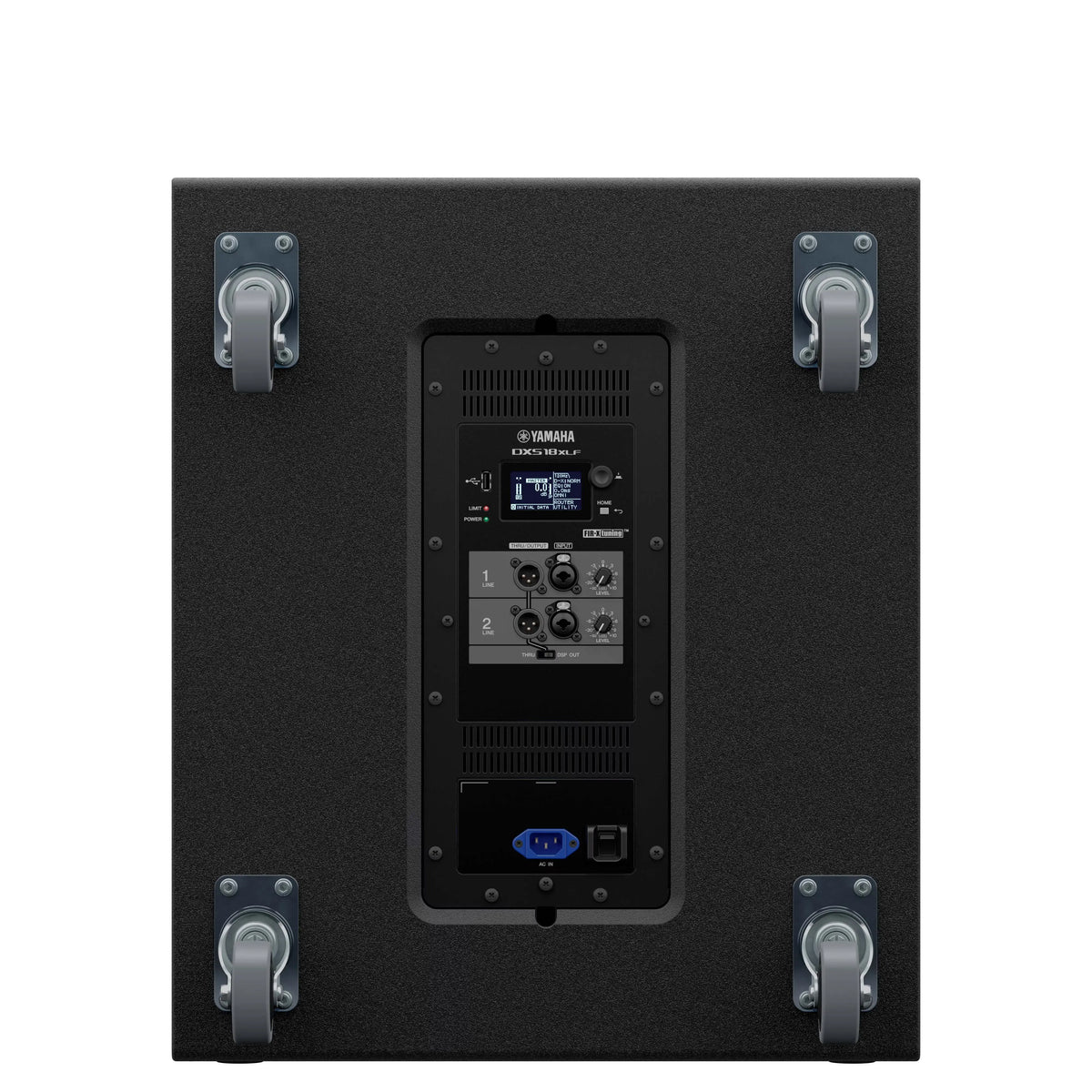

Dimensions (L x H x P, hauteur avec pieds en caoutchouc) : 550 x 657 x 720 mm. Poids net : 48,9 kg. Options : housse fonctionnelle SPCVR-DXS18X (Yamaha précise qu’elle n’assure pas de protection fiable contre les gouttes d’eau) et kit de roulettes SPW-1 à roulements à billes radiaux.
