dbx · Filtre actif (crossover) · Stéréo 2 voies / Mono 3 voies · XLR

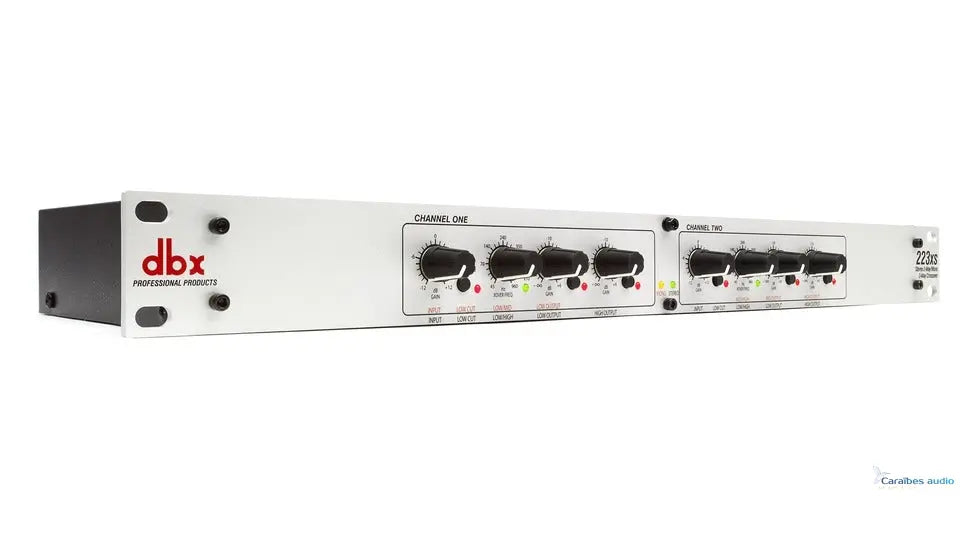

Dbx 223xs
Crossover analogique professionnel à deux canaux, capable de fonctionner en stéréo 2 voies ou mono 3 voies. Filtres Linkwitz-Riley 24 dB/octave, contrôles de niveau indépendants, inversion de phase par sortie et sommation LF pour caisson de basses — le secret d'un système qui sonne vraiment bien.
Le secret d'un système qui sonne bien réside dans le crossover que tu utilises. Avec le dbx 223xs, tu obtiens une performance excellente, un bruit ultra-faible, une fiabilité robuste et quatre décennies d'expertise dbx dans la fabrication des meilleurs processeurs au monde. Le 223xs utilise des filtres de précision pour séparer le signal audio et diriger les bonnes fréquences vers tes transducteurs. En n'envoyant à chaque haut-parleur que la bande de fréquences qui lui est destinée, tes amplis utilisent toute leur puissance sur le signal utile, éliminant la distorsion et donnant à ton système un son plus propre et meilleur.
Points forts
- Filtres Linkwitz-Riley 24 dB/octave : le standard professionnel, avec une cohérence de phase quasi parfaite et aucun pic ni creux à la fréquence de coupure.
- 2 modes : stéréo 2 voies ou mono 3 voies : sélectionnables via un switch en face arrière, avec LED de statut en face avant.
- Contrôles de niveau indépendants : sur les sorties Low, Mid et High pour caler ton système exactement comme tu le souhaites.
- Inversion de phase par sortie : un switch Ø par sortie avec LED, essentiel pour corriger les problèmes de mise en phase entre haut-parleurs.
- Filtre passe-haut 40 Hz commutable : protge tes haut-parleurs des fréquences inutiles en dessous de leur capacité.
- Sommation LF pour subwoofer mono : combine les basses gauche et droite sur la sortie «LF SUM» pour piloter un caisson mono.
Le Conseil d'expert Caraïbes Audio
Le 223xs est le crossover de référence pour bi-amplifier proprement un système : imagine que tu as des enceintes passives full-range et un caisson de basses sans filtre intégré — le 223xs se place entre ta console et tes amplis, sépare le signal, et envoie les basses au caisson et le reste à tes enceintes principales. Résultat : chaque ampli travaille uniquement sur la bande qui lui est destinée, moins de distorsion, plus de puissance utile. Concrètement pour une config typique antilles — deux enceintes façade + un ou deux caissons — utilise le mode stéréo 2 voies avec la sommation LF activée pour envoyer un signal mono propre au sub. Une fois réglé, c'est vraiment «set and forget» : tu n'y touches plus entre deux prestations. Si tu as besoin d'une troisième voie (par exemple des enceintes 3 voies actives), passe en mode mono 3 voies.
Description détaillée
Des filtres de précision, professionnels
Le dbx 223xs est un crossover à deux canaux doté de toutes les fonctionnalités attendues d'un produit professionnel. Il propose des filtres Linkwitz-Riley 24 dB/octave, des contrôles de gain de sortie indépendants pour l'égalisation des niveaux, l'inversion de phase des sorties, un filtre passe-haut 40 Hz et une option de sommation mono de la sortie basse fréquence (subwoofer).
Connectique et fiabilité

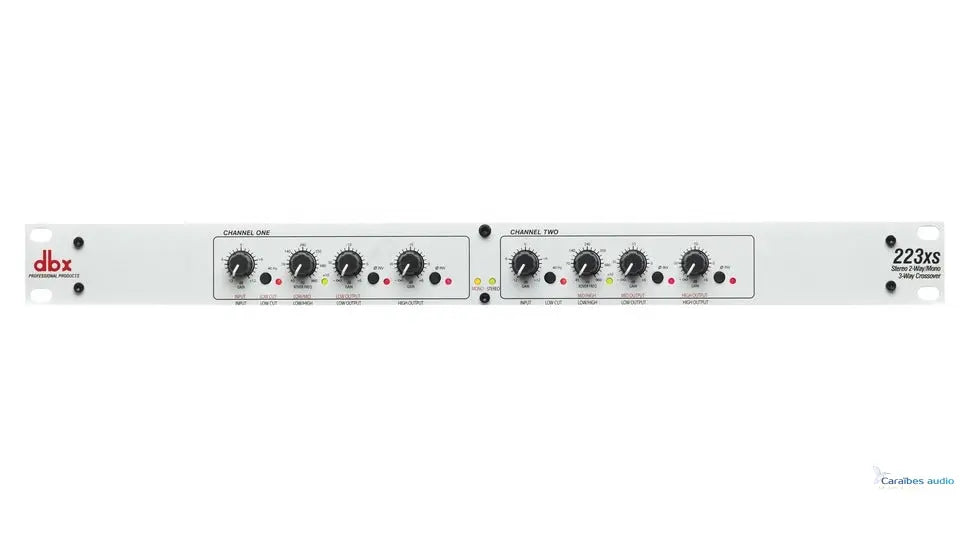

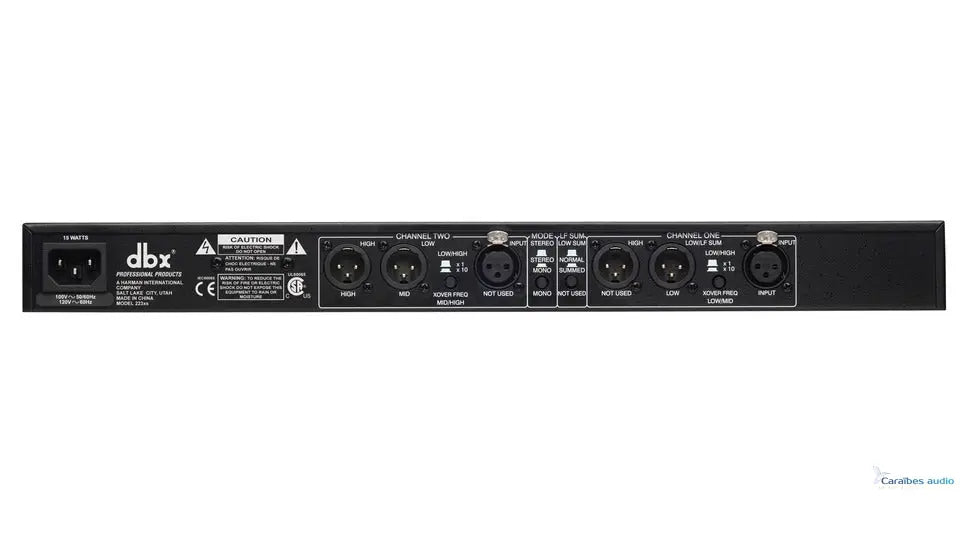

Le 223xs présente des entrées et sorties XLR symétriques qui éliminent les problèmes de bruit en mode commun pouvant survenir en environnement professionnel. Un switch de mode sélectionne le fonctionnement stéréo 2 voies ou mono 3 voies, facilement identifiable via les LED de la face avant.
24 dB/oct
Filtres Linkwitz-Riley
2/4
Entrées / sorties XLR
1U
Format rack
3 points forts
Linkwitz-Riley 24dB
Coupure sans coloration
2 modes
Stéréo 2 voies / Mono 3 voies
Sommation LF
Subwoofer mono simplifié
Applications
Bi-amplificationSonorisation liveInstallation fixeCaisson de bassesSysteme 2/3 voiesClub / barDJ / événementielProtection ampli/HP
Caractéristiques techniques
Filtrage
Canaux2
ModesStéréo 2 voies / Mono 3 voies
Type de filtreLinkwitz-Riley
Pente24 dB/octave
Fréquences de coupure
Stéréo45–960 Hz / 450 Hz–9,6 kHz
Mono45–960 Hz / 450 Hz–9,6 kHz
Low cut40 Hz commutable
PhaseInversion par sortie
Connectique
Entrées2 × XLR
Sorties4 × XLR
TypeSymétrique
NiveauxRéglables par sortie
Format & poids
Dimensions (L×P×H)482 × 175 × 44 mm
Poids1,68 kg
Format rack1U, 19″
Marquedbx
