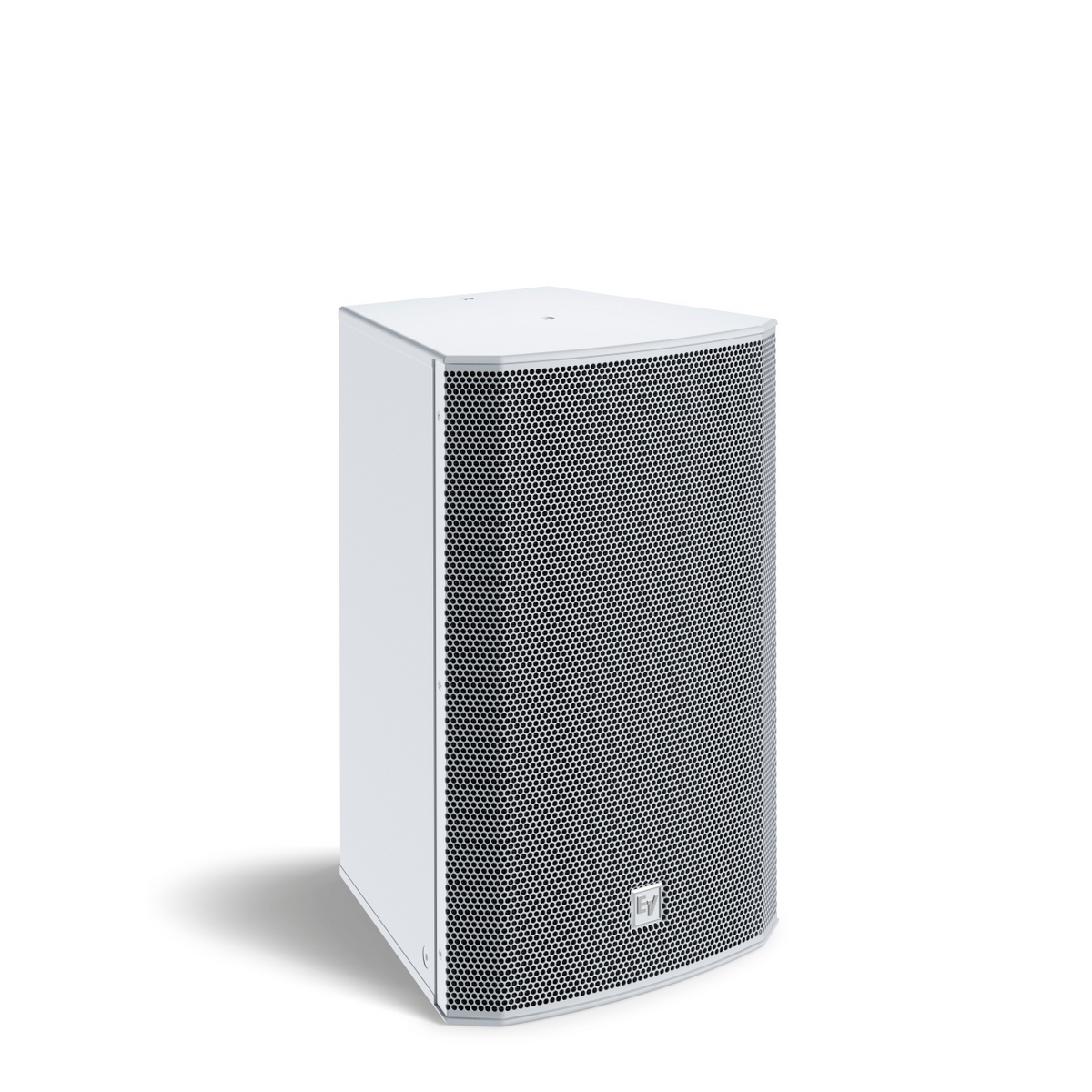

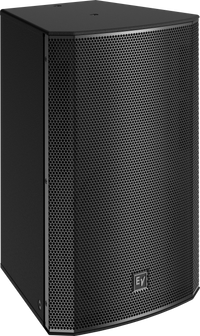

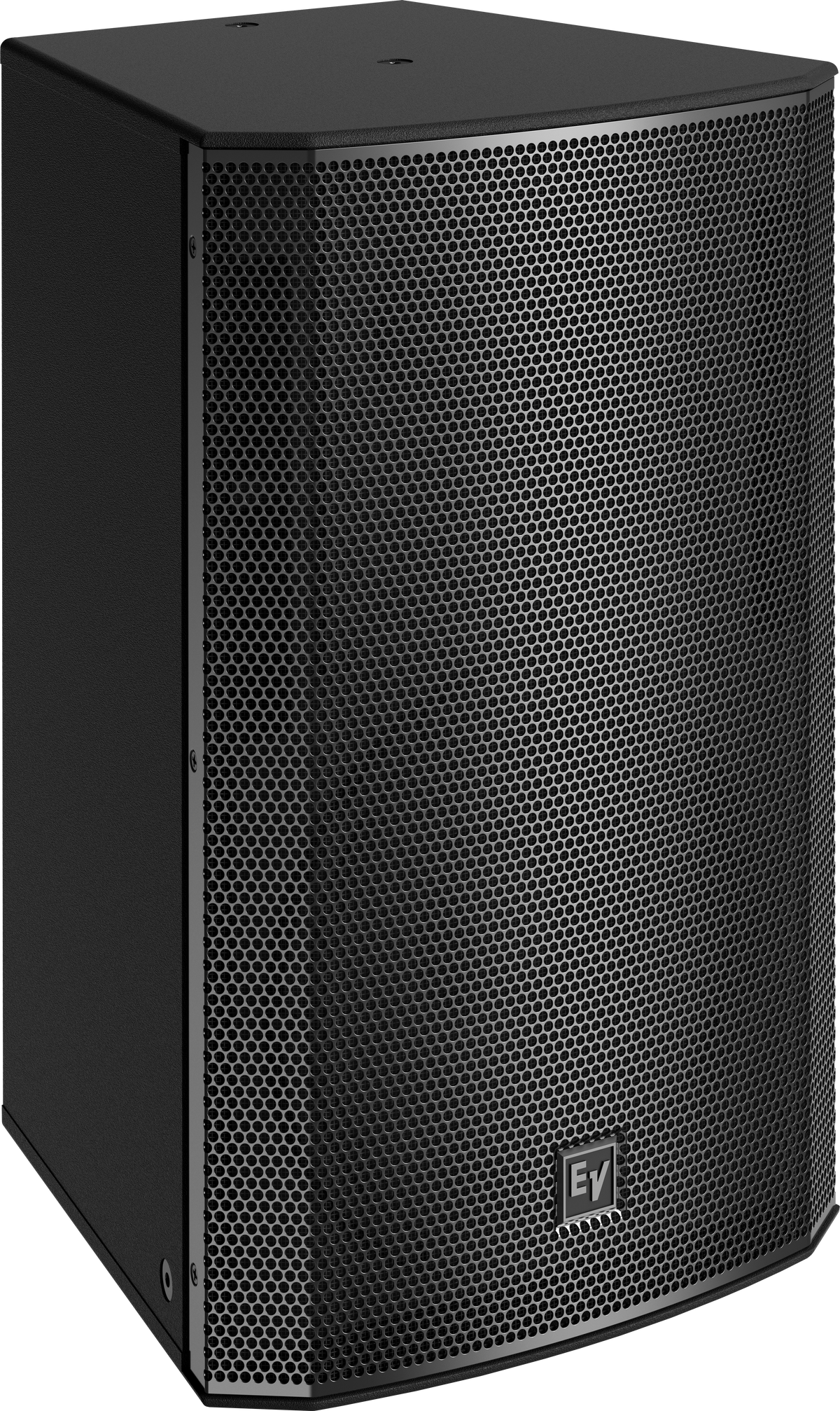

Un guide d'onde étroit et rotatif pour projeter loin sans arroser inutilement. L'Electro-Voice EVC-1122-95 est une enceinte 2 voies passive 12″ conçue pour les installations fixes exigeant une couverture ciblée, une large bande passante et un haut rendement, dans un format compact et économique. Sa directivité 90° × 55°, plus resserrée que le reste de la gamme EVC, en fait un bon choix pour la projection à distance ou les espaces allongés.

Points forts

• Directivité constante 90° × 55° rotative : Guide d'onde orientable pour adapter la couverture horizontale/verticale à l'installation.
• Compression titane pur 1¼″ : Driver DH-3 couplé directement au guide d'onde pour une réponse linéaire et un contrôle homogène.
• Compatible 70 V/100 V avec ASC : Transformateur TK-150 optionnel avec Automatic Saturation Compensation, préserve le grave quel que soit le nombre d'enceintes en parallèle.
• Construction IP44 (IP55 en PI) : Caisson contreplaqué 15 mm résistant aux intempéries avec finition EVCoat et grille en acier laminé à froid 18 GA à logo rotatif.
• Fixation polyvalente : Huit points de suspension M10, compatible U-bracket ou support mural pan/tilt en option.
• Haut-parleur grave EVS-12M : Haut rendement, développé par optimisation assistée par ordinateur pour une distorsion réduite et une intelligibilité élevée à haute pression sonore.
• Filtre passif 4e ordre modifié : Pentes de 24 dB/octave, fréquence de coupure de 1,6 kHz, filtre passe-haut recommandé à 45 Hz sous 8 Ω (50 Hz avec le TK-150).
• Puissance de 300 W, noire ou blanche : 300 W continu / 600 W programme / 1200 W crête pour 20,3 kg, en coloris noir ou blanc.

Description détaillée

Architecture acoustique 2 voies

Section aiguë : compression titane pur 1¼″ (DH-3) couplée directement à un guide d'onde à directivité constante rotatif, pour un contrôle de dispersion uniforme et une réponse linéaire. Section grave : haut-parleur haut rendement EVS-12M, développé par optimisation assistée par ordinateur pour une distorsion réduite et une intelligibilité élevée à haute pression sonore. Filtre passif 4e ordre modifié, pentes de 24 dB/octave, fréquence de coupure 1,6 kHz.

Performances acoustiques

Directivité constante 90° × 55°. Réponse en fréquence (-3 dB) : 70 Hz – 22 kHz. Plage de fréquence (-10 dB) : 50 Hz – 25 kHz. Sensibilité (1 W @ 1 m) : 95 dB. SPL max calculé : 126 dB. Impédance nominale 8 Ω (minimum 7 Ω).

Puissance et ligne 70 V/100 V

Puissance : 300 W continu / 600 W programme / 1200 W crête. Filtre passe-haut recommandé (4e ordre) : 45 Hz sous 8 Ω, 50 Hz avec transformateur TK-150. Pour un fonctionnement en ligne 70 V/100 V, un montage interne est prévu pour le transformateur EV TK-150 (non fourni), qui active l'Automatic Saturation Compensation (ASC) brevetée : elle préserve les basses fréquences et présente une charge stable à l'amplificateur quel que soit le nombre d'enceintes en parallèle.

Construction et connectique

Caisson contreplaqué 15 mm résistant aux intempéries, finition EVCoat. Grille en acier laminé à froid 18 GA avec logo rotatif (acier inoxydable 18 GA avec tissu hydrophobe sur les versions PI). Certification environnementale IEC 60529, IP44 (IP55 sur les versions PI). Huit points de suspension M10, compatible U-bracket ou support mural pan/tilt en option. Connecteurs : double bornier 4 broches Phoenix/Euro Block, câbles jusqu'à 10 AWG (6 mm).

Dimensions, poids et finition

Dimensions (H × L × P) : 616 × 395 × 401 mm. Poids net : 20,3 kg. Poids d'expédition : 22,7 kg. Coloris disponibles : noir ou blanc.
