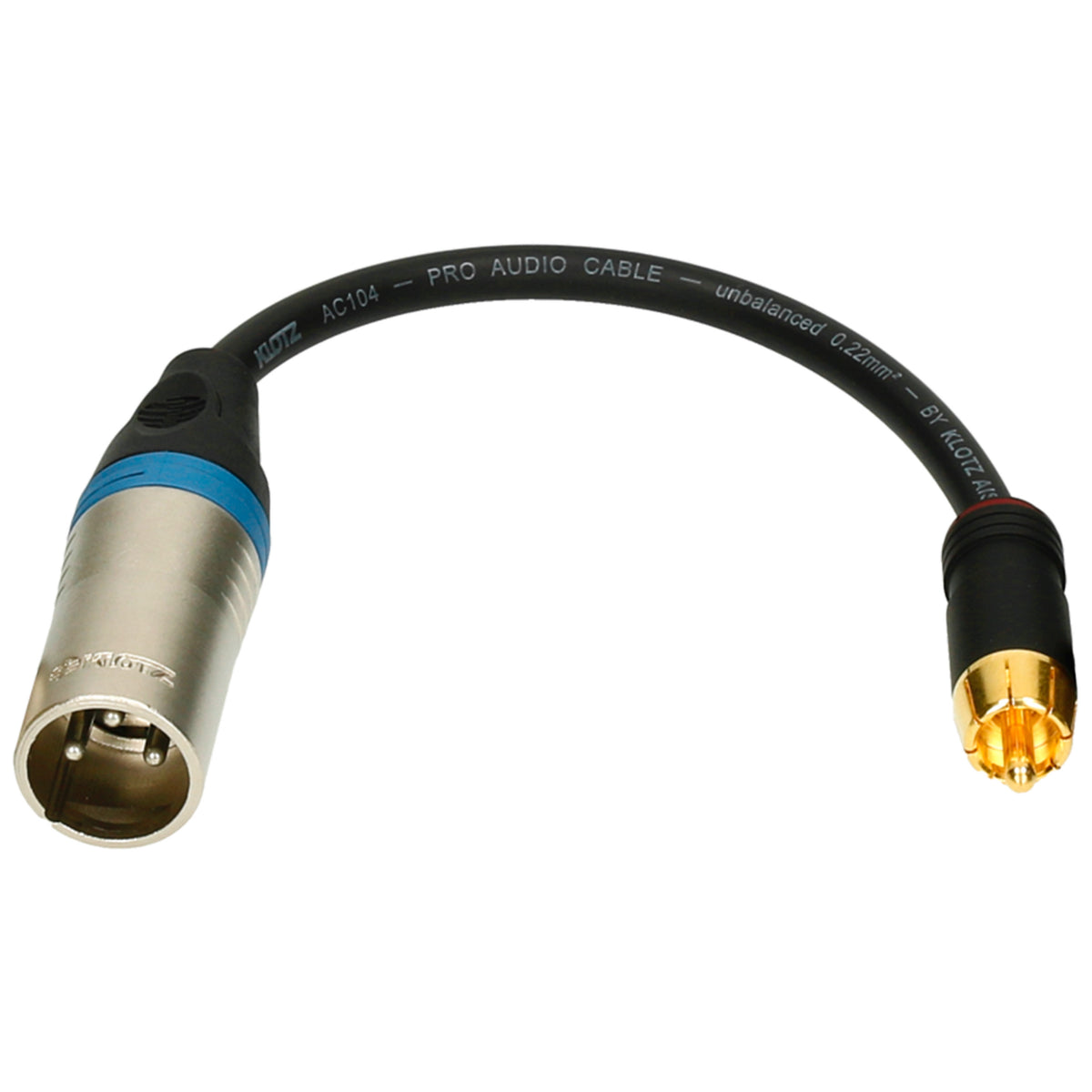

Un adaptateur court et robuste pour relier une prise XLR à une prise RCA. Le Klotz XLR-MRCAM associe une fiche XLR 3 broches mâle à contacts argent et une fiche RCA mâle rouge à contacts or, reliées par 20 cm de câble AC104 (Ø 6,1 mm, section 0,22 mm²). Le double blindage, composé d’un écran plastique conducteur et d’un guipage cuivre à 93 % de couverture, protège la liaison asymétrique.

Points forts

• Liaison XLR – RCA directe : une fiche XLR 3 broches mâle d’un côté, une fiche RCA mâle de l’autre : deux familles de connectique reliées sans bricolage.
• Contacts argent côté XLR : fiche XLR 3 broches mâle à contacts plaqués argent, dans une coque métal avec manchon plastique.
• RCA en laiton massif : fiche RCA mâle droite rouge à contacts plaqués or, taillée dans du laiton massif.
• Câble Klotz AC104 : câble asymétrique de Ø 6,1 mm, section 0,22 mm² (AWG 24), conducteur de 7 brins de 0,20 mm en cuivre nu.
• Double blindage : écran plastique conducteur et guipage cuivre nu à 93 % de couverture.
• Faible capacité : 115 pF/m, soit seulement 23 pF sur les 20 cm de l’adaptateur.
• Gaine PVC mate noire : souple, avec un rayon de courbure de 4 fois le diamètre en pose fixe et 8 fois en usage mobile.
• Format compact : 20 cm de long : l’adaptateur reste discret derrière un rack ou une régie.

Description détaillée

Adaptateur XLR – RCA asymétrique

Le Klotz XLR-MRCAM relie une fiche XLR 3 broches mâle à une fiche RCA mâle par 20 cm de câble. Il s’enfiche sur une prise XLR femelle d’un côté et sur une prise RCA femelle de l’autre. La liaison reste asymétrique : l’adaptateur convertit la connectique, pas le type de signal.

Connecteurs XLR et RCA

Côté XLR, la fiche à 3 broches mâle offre des contacts plaqués argent et une coque métallique avec manchon plastique. Côté RCA, la fiche mâle droite rouge à contacts plaqués or est taillée dans du laiton massif.

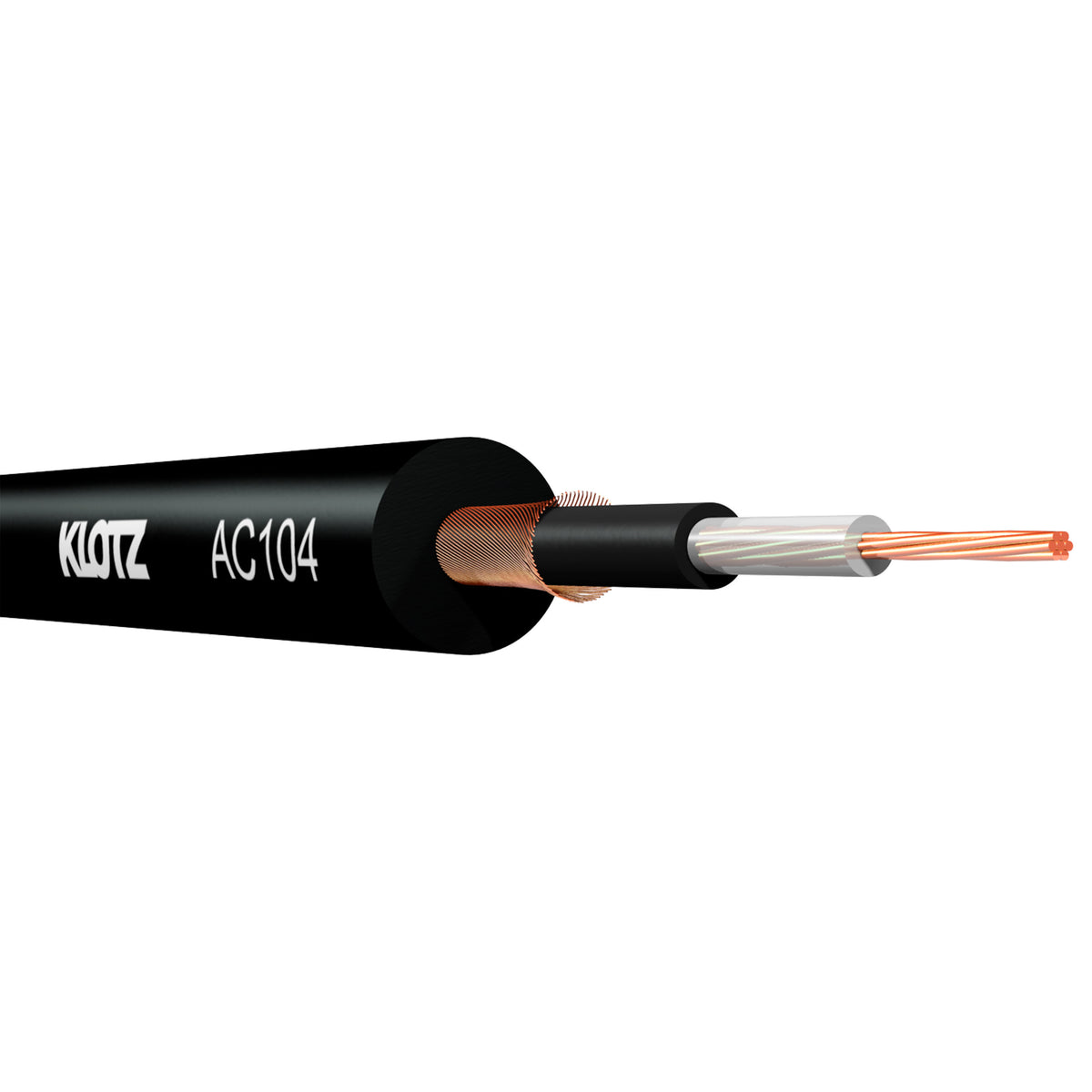

Câble Klotz AC104

Le câble AC104 mesure 6,1 mm de diamètre. Son conducteur de 0,22 mm² (AWG 24) est composé de 7 brins de 0,20 mm en cuivre nu, isolé au polyéthylène. Le double blindage associe un écran plastique conducteur et un guipage en cuivre nu à 93 % de couverture. La capacité est de 115 pF/m, la résistance du conducteur inférieure à 85 Ω/km et la résistance d’isolement supérieure à 1 GΩ·km.

Gaine et tenue mécanique

La gaine en PVC mat noir reste souple : le rayon de courbure minimal est de 4 fois le diamètre extérieur en installation fixe (environ 24 mm) et de 8 fois en usage mobile (environ 49 mm). L’adaptateur est garanti 3 ans.
