Un câble coaxial 75 Ω pour distribuer l’horloge d’un système audio numérique. Le Klotz SWCT distribue les signaux d’horloge WordClock de toute application audio numérique ainsi que les signaux AESid, et son impédance de 75 Ω permet aussi de l’employer comme câble vidéo. Il associe un câble coaxial RG059-Y à conducteur massif, de Ø 6,15 mm, un blindage en tresse de cuivre nu à couverture de 94 % et une gaine PVC noire à deux fiches BNC mâles Telegärtner à contacts dorés. Deux longueurs sont proposées : 1 m et 2 m.

Points forts

• Série SWCT : câble Klotz de distribution d’horloge WordClock et de signaux AESid, référencé SWCT0010 (1 m) et SWCT0020 (2 m).
• Câble coaxial RG059-Y : câble coaxial à conducteur massif d’impédance précise de 75 Ω.
• Fiches BNC Telegärtner : deux fiches BNC mâles Telegärtner, en configuration fiche – fiche, à corps et capuchons noirs.
• Contacts dorés : contacts des fiches BNC dorés, pour des liaisons d’horloge fiables.
• Tresse de cuivre nu : blindage en tressage de cuivre nu, avec une couverture de 94 %.
• Diamètre de 6,15 mm : câble de Ø 6,15 mm sous une gaine PVC de couleur noire.
• Impédance de 75 Ω : impédance de 75 Ω, qui permet aussi d’employer le câble comme câble vidéo.
• Deux longueurs : 1 m (SWCT0010) et 2 m (SWCT0020), avec une fiche technique RG059-Y disponible chez Klotz.

Description détaillée

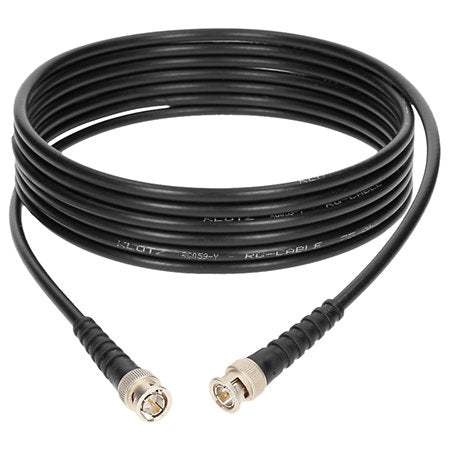

Construction du câble coaxial RG059-Y

Le SWCT utilise un câble coaxial RG059-Y à conducteur massif, d’impédance 75 Ω et de Ø 6,15 mm. Le blindage est une tresse de cuivre nu à couverture de 94 %, sous une gaine PVC de couleur noire.

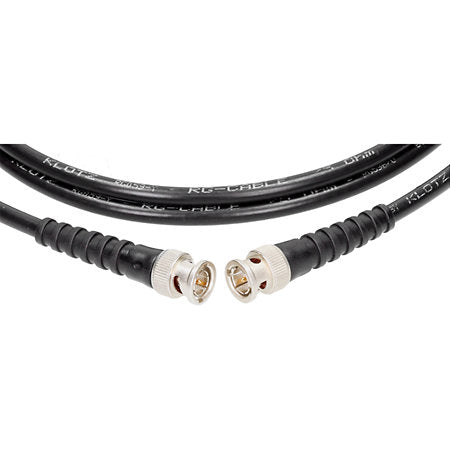

Connectique BNC Telegärtner

Chaque extrémité reçoit une fiche BNC mâle Telegärtner (configuration fiche – fiche) à contacts dorés, avec corps et capuchon noirs. Les connecteurs ne portent pas de gaine thermorétractable.

Performances et usage

L’impédance de 75 Ω convient à la distribution des signaux d’horloge WordClock de toute application audio numérique, aux signaux AESid et aux liaisons vidéo. Le blindage en tresse de cuivre nu couvre 94 % de la surface du câble.

Gamme et utilisation

Le SWCT est proposé en 1 m (SWCT0010) et 2 m (SWCT0020). Une fiche technique du câble RG059-Y est disponible chez Klotz. Il est garanti 3 ans.
