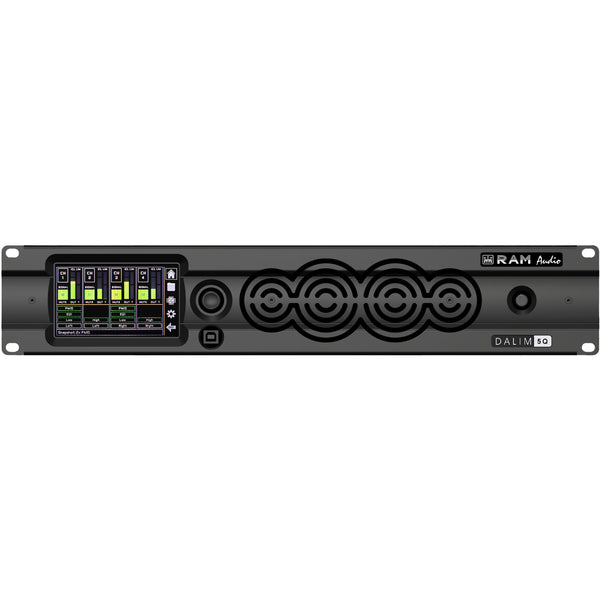

Le DALIMa 5Q se branche au réseau audio Dante : 5000 W sur 4 canaux, deux RJ45 indépendants en redondance Primary / Secondary et aucun DSP à bord, en rack 2U de 7 kg. Le RAM Audio DALIMa 5Q DANTE est le DALIMa 5Q livré avec le module Dante (5000 W au total, 4 × 1250 W sous 2 Ω, 4 Ω et 8 Ω) : le signal numérique arrive par 2 connecteurs RJ45 indépendants, en redondance Primary / Secondary. La série DALIMa est la version sans DSP de la série DALIM : le DSP de la DALIM 5Q a été retiré pour laisser la place à un DSP externe, et ce modèle ne doit pas être confondu avec la DALIM 5Q DANTE, qui intègre un DSP FIR 64 bits. Pour le reste, il garde la classe D, l’alimentation universelle à PFC et un rack 2U de 355 mm de profondeur pour 7 kg. Sa différence avec le DALIMa 5Q standard tient au module Dante ; ses voisins de la série sont indiqués avec leur puissance totale, leur tension de sortie maximale, leur courant de sortie maximal, leur poids net et leur courant à 1/8 de puissance sous 230 V : DALIMa 10Q DANTE (10 000 W, 150 Vpeak, 50 Apeak, 7 kg, 7,3 A), DALIMa 14Q DANTE (14 000 W, 189 Vpeak, 59 Apeak, 9 kg, 10 A) et DALIMa 20Q DANTE (20 000 W, 235 Vpeak, 71 Apeak, 9 kg, 14 A).

Points forts

• Version Dante du DALIMa 5Q : le DALIMa 5Q standard auquel s’ajoute le module Dante, avec les mêmes 4 canaux de sortie, la même puissance et le même format.
• Deux connecteurs RJ45 indépendants : entrées Dante sur 2 connecteurs RJ45 indépendants, avec redondance Primary / Secondary.
• Sans DSP intégré : à la différence de la DALIM 5Q DANTE, ni DSP FIR 64 bits ni écran tactile : le traitement du signal se confie à un DSP externe.
• Réglages par minidips : gain (32 dB par défaut), filtre subsonique de 50 Hz par canal et mode de sortie, en face arrière ; potentiomètres de niveau à 21 crans en face avant.
• 5000 W répartis sur 4 canaux : à pleine charge sur les 4 sorties : 4 × 1250 W sous 2 Ω, 4 Ω et 8 Ω.
• PCM : la puissance totale se partage : une seule sortie peut monter à 2500 W sous 4 Ω, contre 1700 W sous 2,67 Ω et 1250 W sous 2 Ω comme sous 8 Ω ; en pont, 2 canaux reliés donnent 2 × 2500 W sous 4 Ω ou 8 Ω.
• Lignes 70 V et 100 V : jusqu’à 4 × 1250 W en 70 V comme en 100 V lorsque les 4 canaux sont pilotés, avec 150 Vpeak et 36 Apeak au maximum en sortie.
• Secteur universel, rack 2U : alimentation à PFC de 100 à 240 V AC : 3,7 A sous 230 V à 1/8 de puissance sous 4 Ω, embase PowerCon Neutrik ; 7 kg pour 483 × 89 × 355 mm.

Description détaillée

Amplificateur 4 canaux classe D avec module Dante, sans DSP

Le RAM Audio DALIMa 5Q DANTE est l’amplificateur 4 canaux en classe D haute efficacité de la série DALIMa, pensé pour la tournée, livré avec le module Dante pour une puissance totale de 5000 W. Le signal numérique arrive par le réseau et l’appareil reste sans DSP intégré. L’alimentation universelle à PFC couvre 100 à 240 V AC (50–60 Hz ; fonctionnement de 90 à 265 V AC) par une embase PowerCon Neutrik. Un ventilateur à régulation thermique refroidit l’appareil, dont la conception inversée limite l’accumulation de poussière ; le filtre à poussière en mousse est amovible.

Entrées Dante, redondance Primary / Secondary et connectique

Le module Dante apporte des entrées numériques par 2 connecteurs RJ45 indépendants, avec redondance Primary / Secondary. Il vient en complément de la connectique du DALIMa 5Q : entrées signal sur XLR Neutrik femelles, sorties de liaison sur XLR Neutrik mâles pour chaîner le signal vers d’autres amplificateurs, sorties haut-parleurs sur Speakon Neutrik NL8 et 4 × NL4. Cette version Dante se distingue de la version AES67 (compatible ATMOS et RAVENNA) proposée pour la même série. En face avant, les voyants SIGNAL, ICL et FAULT (rouge, protection thermique active) et l’interrupteur principal complètent l’appareil.

Puissance par charge, PCM et lignes 70 V / 100 V

Avec les 4 canaux pilotés en même temps, le DALIMa 5Q DANTE délivre 4 × 1250 W sous 2 Ω, 4 Ω et 8 Ω. Le PCM (Power Control Management) répartit la puissance totale entre les sorties : une seule sortie peut monter à 2500 W sous 4 Ω, contre 1700 W sous 2,67 Ω et 1250 W sous 2 Ω comme sous 8 Ω. En pont, deux canaux reliés fournissent 2 × 2500 W sous 4 Ω comme sous 8 Ω. En haute impédance, il fournit 4 × 1250 W en 70 V (un canal : 1800 W) et 4 × 1250 W en 100 V (un canal : 2500 W), les modes 100, 70 et 50 V se choisissant par minidips. En sortie, la tension maximale est de 150 Vpeak et le courant maximal de 36 Apeak ; la distorsion harmonique reste inférieure à 0,05 %, le rapport signal/bruit atteint 111 dBA, le gain en tension va de 26 à 44 dB et la diaphonie dépasse 70 dB (typique, 20 Hz à 1 kHz). Le limiteur anti-écrêtage ICL protège les haut-parleurs.

DALIMa et DALIM : la différence est le DSP

Le DALIMa 5Q est la version sans DSP de la DALIM 5Q : sur la série DALIMa, le DSP de la DALIM a été retiré, pour les installations qui utilisent un DSP externe. La DALIM 5Q DANTE intègre un DSP FIR 64 bits et un écran tactile pour régler l’amplificateur lui-même ; le DALIMa 5Q DANTE n’a ni DSP ni écran. Il se règle par des minidips en face arrière (gain avec 32 dB par défaut, filtre subsonique de 50 Hz par canal, mode de sortie et mode pont) et par un potentiomètre à 21 crans par canal en face avant. Les deux séries se déclinent en 5Q, 10Q, 14Q et 20Q avec les mêmes puissances et le même format rack 2U de 483 × 89 × 355 mm ; le DALIMa 5Q DANTE pèse 7 kg. La gamme DALIMa DANTE compte quatre modèles, indiqués avec leur puissance totale, leur tension de sortie maximale, leur courant de sortie maximal, leur poids net et leur courant à 1/8 de puissance sous 230 V : DALIMa 5Q DANTE (5000 W, 150 Vpeak, 36 Apeak, 7 kg, 3,7 A), DALIMa 10Q DANTE (10 000 W, 150 Vpeak, 50 Apeak, 7 kg, 7,3 A), DALIMa 14Q DANTE (14 000 W, 189 Vpeak, 59 Apeak, 9 kg, 10 A) et DALIMa 20Q DANTE (20 000 W, 235 Vpeak, 71 Apeak, 9 kg, 14 A). Le mode pont est réservé aux DALIMa 5Q et 10Q ; les DALIMa 14Q et 20Q, de 9 kg, reçoivent une embase secteur PowerCon en version 32 A. Garantie constructeur RAM Audio.
