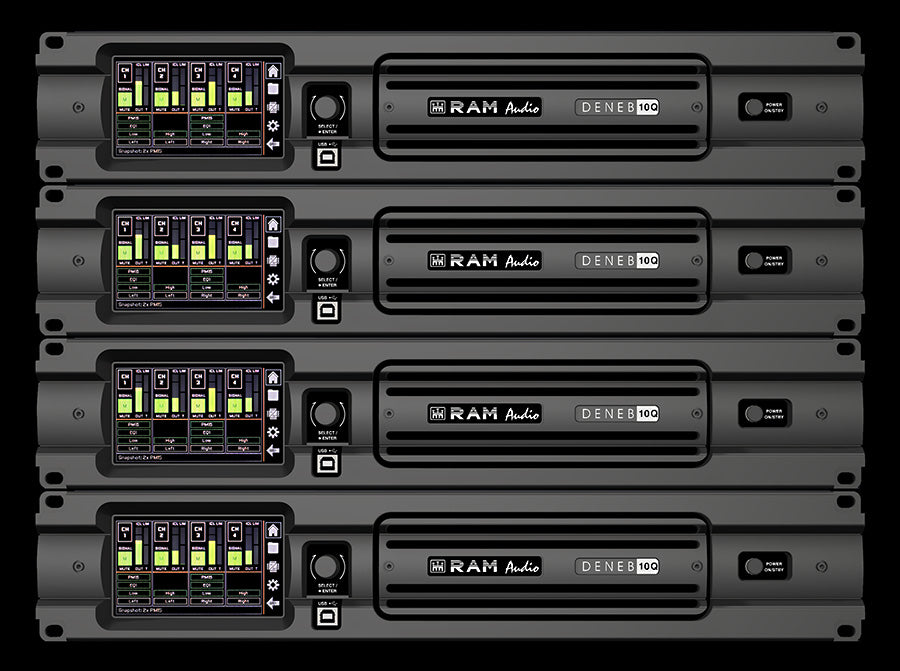

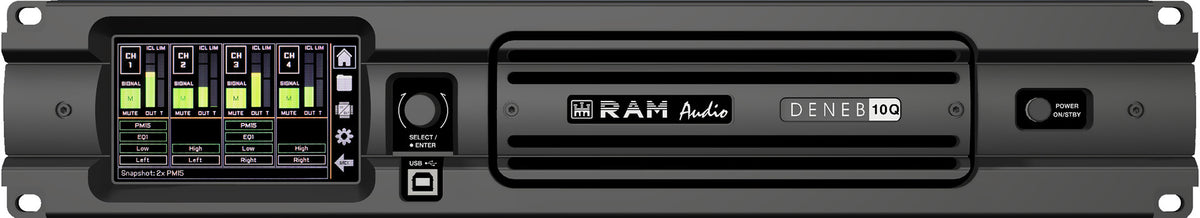

Le modèle de 5000 W de la série DENEB, pour piloter 4 canaux d’enceintes ou de lignes de haut-parleurs en installation. Le RAM Audio DENEB 5Q délivre 4 × 1250 W sous 2 Ω, 4 Ω et 8 Ω, et un seul canal peut fournir jusqu’à 2500 W sous 4 Ω (1700 W sous 2,67 Ω, 1250 W sous 2 Ω et sous 8 Ω) grâce au PCM. En classe D haute efficacité, avec alimentation universelle à PFC, il intègre un DSP 64 bits à 96 kHz piloté depuis un écran IPS tactile en façade, et se range dans un rack 2U de 330 mm de profondeur pour 7 kg. Il se distingue du DENEB 2.5Q (2500 W, 25 Apeak, 2,1 A à 1/8 de puissance sous 230 V) et du DENEB 10Q (10 000 W, 50 Apeak, 7,3 A) par sa puissance totale de 5000 W, son courant de sortie maximal de 36 Apeak et son courant secteur de 3,7 A à 1/8 de puissance sous 230 V.

Points forts

• Puissance totale de 5000 W : 4 × 1250 W sous 2 Ω, 4 Ω et 8 Ω, avec 4 canaux pilotés simultanément.
• Gestion de puissance PCM : un seul canal peut fournir jusqu’à 2500 W sous 4 Ω (1700 W sous 2,67 Ω, 1250 W sous 2 Ω et sous 8 Ω) ; la puissance totale se partage entre les canaux sans pontage.
• Mode pont : 2 × 2500 W sous 4 Ω ou 8 Ω en associant les canaux deux par deux.
• Lignes 70 V et 100 V : 4 × 1250 W en haute impédance, avec des modes 100, 70, 50 et 35 V.
• Courant de sortie maximal de 36 Apeak : avec une tension de sortie maximale de 150 Vpeak ; le DENEB 2.5Q monte à 25 Apeak et le DENEB 10Q à 50 Apeak.
• Alimentation universelle à PFC : 100 à 240 V AC (plage 90 à 265 V), 3,7 A sous 230 V et 7,2 A sous 120 V à 1/8 de puissance sous 4 Ω, 0,7 A au repos.
• DSP 64 bits à 96 kHz : convertisseurs 24 bits, latence minimale de 0,85 ms, filtres FIR et IIR, écran IPS tactile, 100 presets constructeur et 20 presets utilisateur.
• Rack 2U de 330 mm : 483 × 89 × 330 mm pour 7 kg, avec un ventilateur à régulation de température, flux d’air de l’avant vers l’arrière.

Description détaillée

Amplificateur 4 canaux classe D à alimentation universelle

Le RAM Audio DENEB 5Q est un amplificateur de puissance 4 canaux à topologie classe D haute efficacité, dédié au marché de l’installation, pour une puissance totale de 5000 W. Son alimentation universelle à PFC accepte 100 à 240 V AC (50–60 Hz, plage de fonctionnement 90 à 265 V AC) par une embase IEC C19. Le ventilateur à régulation de température souffle de l’avant vers l’arrière ; sa conception up-side-down évite l’accumulation de poussière sur le ventilateur.

Puissance par charge, mode pont et lignes 70 V / 100 V

Avec les 4 canaux pilotés, le DENEB 5Q délivre 4 × 1250 W sous 2 Ω, 4 Ω et 8 Ω. Un seul canal peut fournir jusqu’à 2500 W sous 4 Ω (1700 W sous 2,67 Ω, 1250 W sous 2 Ω et sous 8 Ω) grâce au PCM. En pont, il fournit 2 × 2500 W sous 4 Ω comme sous 8 Ω. La tension de sortie maximale est de 150 Vpeak et le courant de sortie maximal de 36 Apeak. Distorsion harmonique inférieure à 0,05 %, rapport signal/bruit de 111 dBA, gain en tension de 26 à 44 dB, diaphonie supérieure à 70 dB (typique, 20 Hz à 1 kHz).

DSP 64 bits à 96 kHz et écran IPS tactile

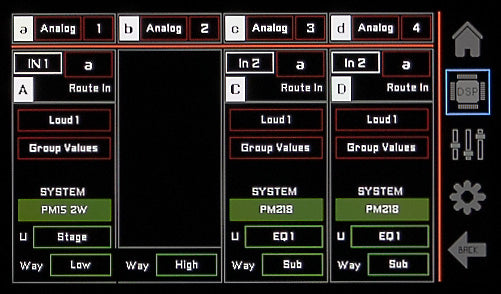

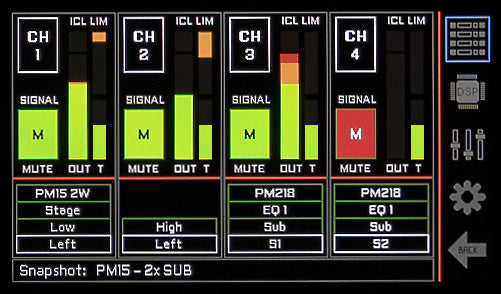

Le DSP 64 bits à double précision travaille à 96 kHz (convertisseurs AD/DA 96 kHz / 24 bits) avec une latence minimale de 0,85 ms. Chaque entrée dispose du gain, du mute, de l’inversion de phase et d’un délai (entrée A jusqu’à 333 ms, entrées B, C et D jusqu’à 90 ms). Chaque sortie reçoit des filtres de répartition FIR et IIR jusqu’à 48 dB/oct. (Butterworth, Linkwitz-Riley, Bessel), un délai de 0 à 90 ms, 12 filtres IIR, un filtre FIR personnalisable jusqu’à 1000 coefficients et des limiteurs RMS et crête. Le réglage se fait sur l’écran IPS tactile capacitif, avec le logiciel RAM OCS par Ethernet ou USB ; 100 presets constructeur, 20 presets utilisateur et 20 snapshots sont mémorisables.

Connectique, options, format et gamme DENEB

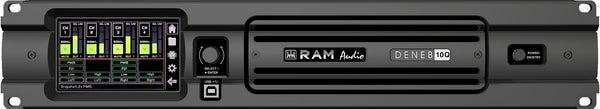

Entrées signal et sorties enceintes sur connecteurs Phoenix, 2 ports Ethernet en switch (chaînage) et port USB 2.0 Type B. La version standard comprend le DSP et les connecteurs Phoenix ; des options Dante, AES67 (compatible ATMOS et RAVENNA), entrées AES3 et GPIO existent dans la série. Format rack 2U de 483 × 89 × 330 mm pour 7 kg. Les trois modèles de la série partagent ce format et ce poids : DENEB 2.5Q (2500 W), DENEB 5Q (5000 W) et DENEB 10Q (10 000 W). Garantie constructeur RAM Audio.
