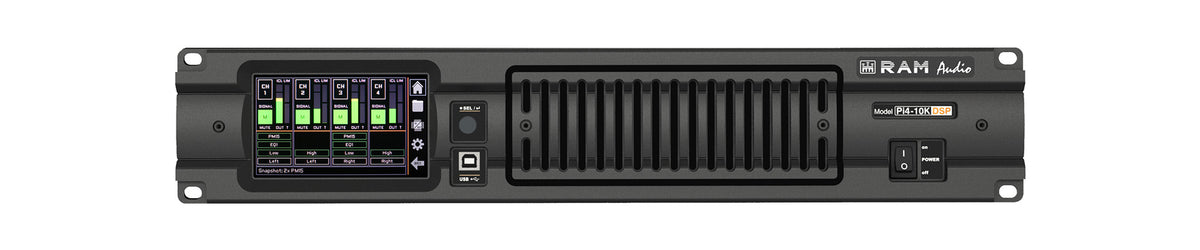

L’amplificateur 4 canaux de 6000 W de la série Pi, quatre sorties de 1500 W sous 4 Ω dans un rack 2U. Le RAM Audio Pi4-6K délivre 4 × 1500 W sous 4 Ω (4 × 1450 W sous 2 Ω, 4 × 1100 W sous 8 Ω), tous canaux sollicités, et 2 × 2900 W en pont sous 4 Ω. Sa topologie classe H à trois niveaux est alimentée par une alimentation à découpage QuantaPulse ; un DSP FIR 64 bits à 96 kHz se pilote depuis un écran tactile 4,3 pouces. Il se monte dans un rack 2U (483 × 89 × 330 mm, 8,5 kg) et absorbe 15 A à 1/8 de puissance sous 4 Ω (230 V). Le Pi4-6K se distingue des Pi2-3K et Pi2-5K (2 canaux, 3000 W et 5000 W) par ses 4 canaux, et du Pi4-10K (4 canaux, 10000 W, 176 V crête, 50 A crête, 16 A à 1/8 de puissance) par sa puissance totale de 6000 W, ses 144 V crête et 38 A crête et son courant de 15 A.

Points forts

• 4 canaux, 6000 W : puissance totale de 6000 W, soit 4 × 1500 W sous 4 Ω avec tous les canaux sollicités.
• Puissance sous 2 Ω : 4 × 1450 W sous 2 Ω, tous canaux sollicités, et 1 × 1450 W lorsqu’un seul canal est sollicité.
• Lignes 70 V et 100 V : 4 × 1500 W en ligne 70 V et 4 × 800 W en ligne 100 V.
• Mode pont : 2 × 2900 W sous 4 Ω et 2 × 3000 W sous 8 Ω, en configurant chaque paire de canaux en mode BRIDGE depuis l’écran.
• Classe H à trois niveaux : topologie non symétrique alimentée par la QuantaPulse, avec une tension de sortie maximale de 144 V crête et un courant maximal de 38 A crête.
• DSP FIR 64 bits : traitement 64 bits double précision à 96 kHz, convertisseurs 96 kHz/24 bits, latence minimale de 0,85 ms et filtres FIR personnalisés jusqu’à 1000 taps.
• Écran tactile 4,3 pouces : écran IPS capacitif pour les paramètres, les presets, le User EQ et les snapshots, avec 100 presets système constructeur et 20 presets utilisateur.
• Rack 2U, 8,5 kg : 483 × 89 × 330 mm, courant de 15 A à 1/8 de puissance sous 4 Ω (230 V) et rapport signal/bruit de 106 dBA.

Description détaillée

Puissance 4 canaux et mode pont

Le RAM Audio Pi4-6K est un amplificateur de puissance 4 canaux de 6000 W au total : 4 × 1450 W sous 2 Ω, 4 × 1500 W sous 4 Ω et 4 × 1100 W sous 8 Ω, tous canaux sollicités. Avec un seul canal sollicité, il fournit 1 × 1450 W sous 2 Ω, 1 × 1900 W sous 4 Ω et 1 × 1200 W sous 8 Ω. En pont, la puissance atteint 2 × 2900 W sous 4 Ω et 2 × 3000 W sous 8 Ω ; en ligne 70 V, 4 × 1500 W, et en ligne 100 V, 4 × 800 W. La tension de sortie maximale est de 144 V crête et le courant maximal de 38 A crête. Selon les charges, le système PMS ou la protection SSP peut limiter la puissance pour éviter le déclenchement du disjoncteur secteur ou une chauffe excessive.

Classe H à trois niveaux, QuantaPulse et protections

La topologie classe H non symétrique à trois niveaux est alimentée par une alimentation à découpage QuantaPulse. Le système PMS surveille les protections en temps réel, avec l’anti-écrêtage ICL et la protection SSP (SOA Sentry Protection). Les protections couvrent le démarrage progressif, les transitoires de mise sous et hors tension, le mute à l’allumage, la surchauffe, le courant continu, les signaux RF, les courts-circuits, les charges ouvertes ou inadaptées et la surcharge de l’alimentation. Le rapport signal/bruit est de 106 dBA, la distorsion harmonique inférieure à 0,05 % et la diaphonie supérieure à 70 dB (20 Hz à 1 kHz, typique). Le gain se règle de 26 à 44 dB par pas de 1 dB.

DSP FIR 64 bits et écran tactile 4,3 pouces

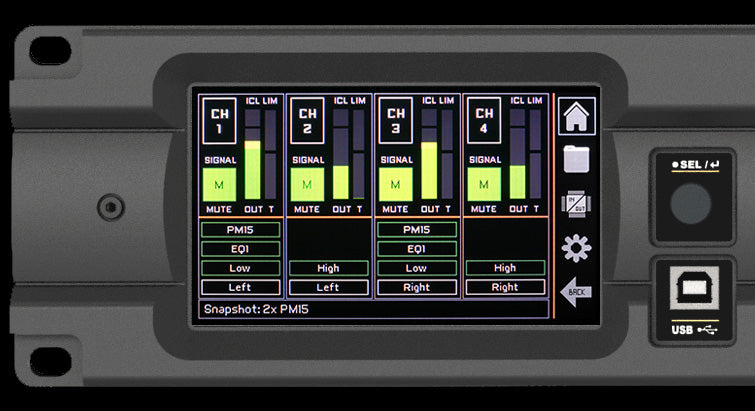

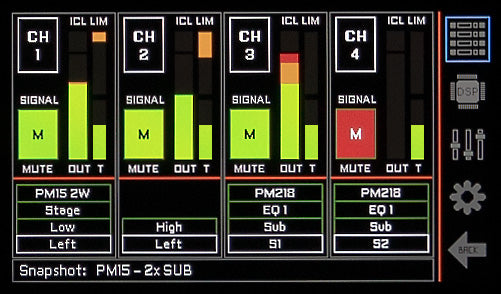

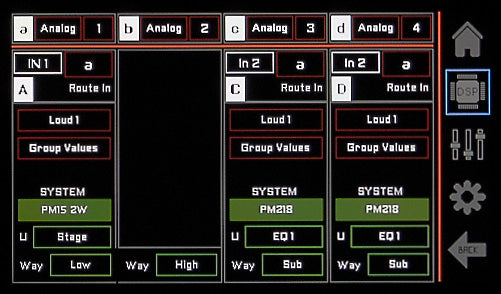

Le DSP FIR (logiciel RAM_OCS) traite le signal en 64 bits double précision à 96 kHz, avec des convertisseurs 96 kHz/24 bits et une latence minimale de 0,85 ms. Il comprend 4 sections d’entrée (gain, mute, inversion de phase, retard jusqu’à 333 ms sur l’entrée A et 90 ms sur B, C et D) et 4 sections de sortie : séparateurs FIR et IIR jusqu’à 48 dB/octave (Butterworth, Linkwitz-Riley, Bessel), 12 filtres IIR, FIR personnalisé jusqu’à 1000 taps, retard de 0 à 31 m (90 ms) et limiteur RMS et crête par canal. L’écran tactile IPS capacitif 4,3 pouces donne accès aux paramètres, aux presets, au User EQ et aux snapshots ; la mémoire compte 100 presets système constructeur, 20 presets utilisateur et 20 snapshots, avec mots de passe constructeur et utilisateur, groupes de contrôle, zones et intégration du logiciel Smaart.

Connectique, secteur et place dans la gamme Pi

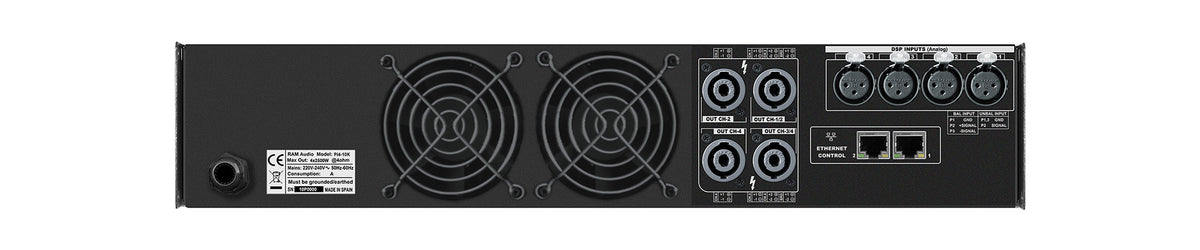

La face arrière reçoit des entrées XLR Neutrik femelles, des sorties haut-parleurs Speakon Neutrik, un switch Ethernet à 2 ports pour le chaînage et le cordon secteur ; un port USB 2.0 type B assure la mise à jour du firmware et le pilotage du DSP. Des versions d’entrée Dante, AES67 et AES3 existent en option. L’alimentation nominale est de 185 à 240 V AC (50 Hz) ou 100 à 125 V AC (60 Hz), avec 15,2 A (2315 W) absorbés à 1/8 de puissance sous 4 Ω et 230 V, et 29,2 A sous 120 V. Le boîtier rack 2U mesure 483 × 89 × 330 mm pour 8,5 kg. Le Pi4-6K se distingue des Pi2-3K et Pi2-5K (2 canaux, 3000 W et 5000 W) par ses 4 canaux, et du Pi4-10K (4 canaux, 10000 W, 176 V crête, 50 A crête, 16 A à 1/8 de puissance) par sa puissance totale de 6000 W, ses 144 V crête et 38 A crête et son courant de 15 A.
