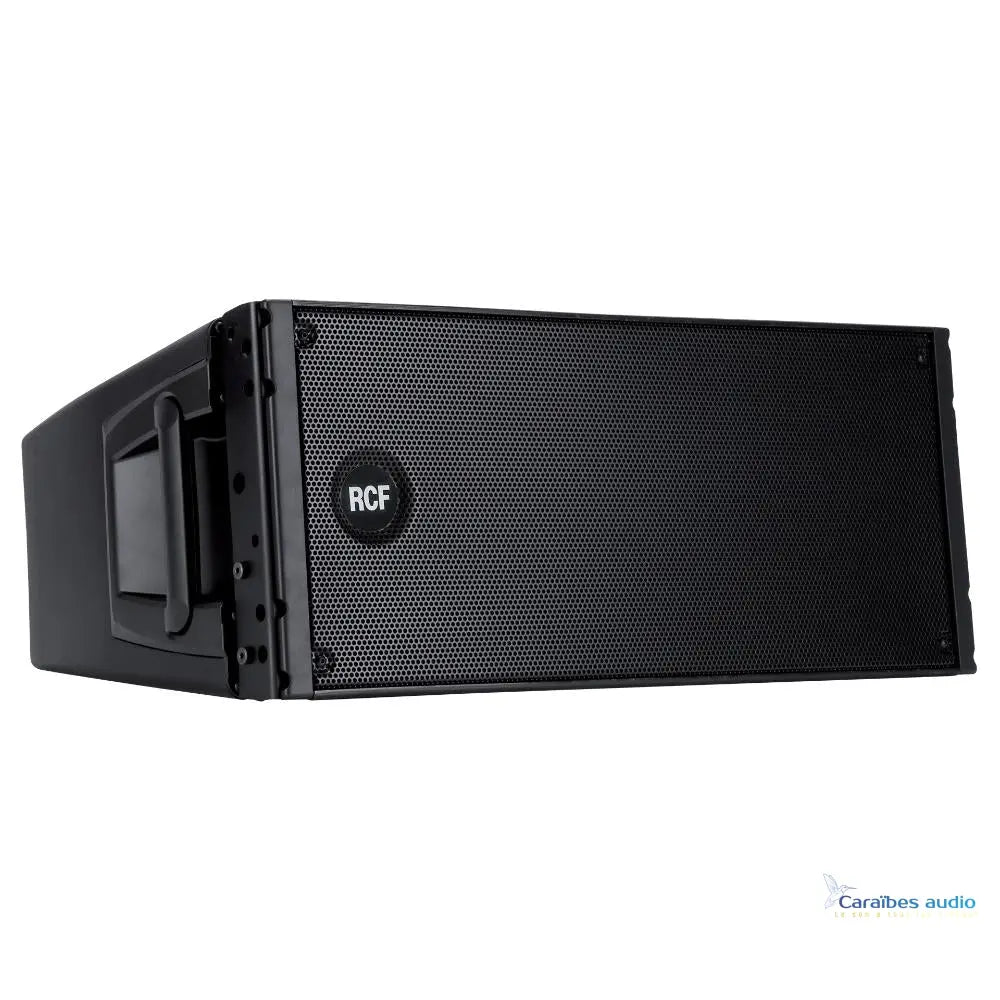

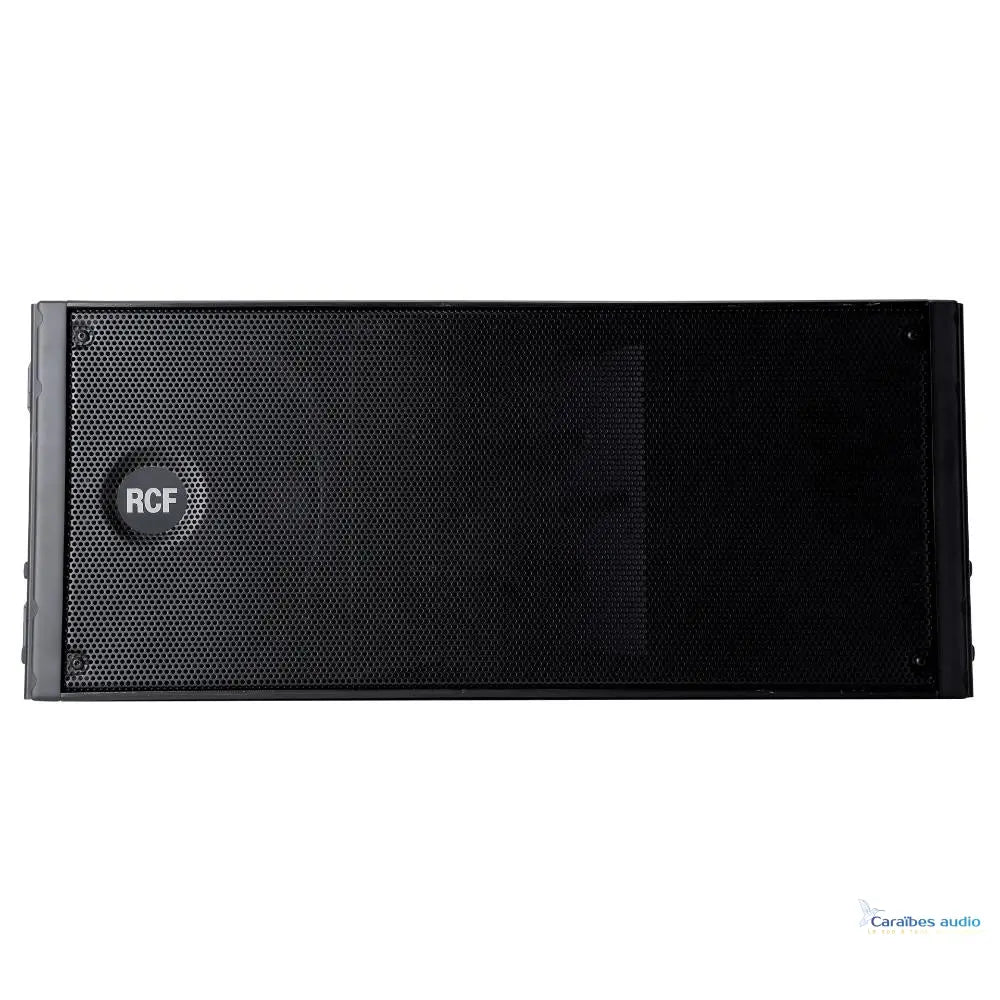

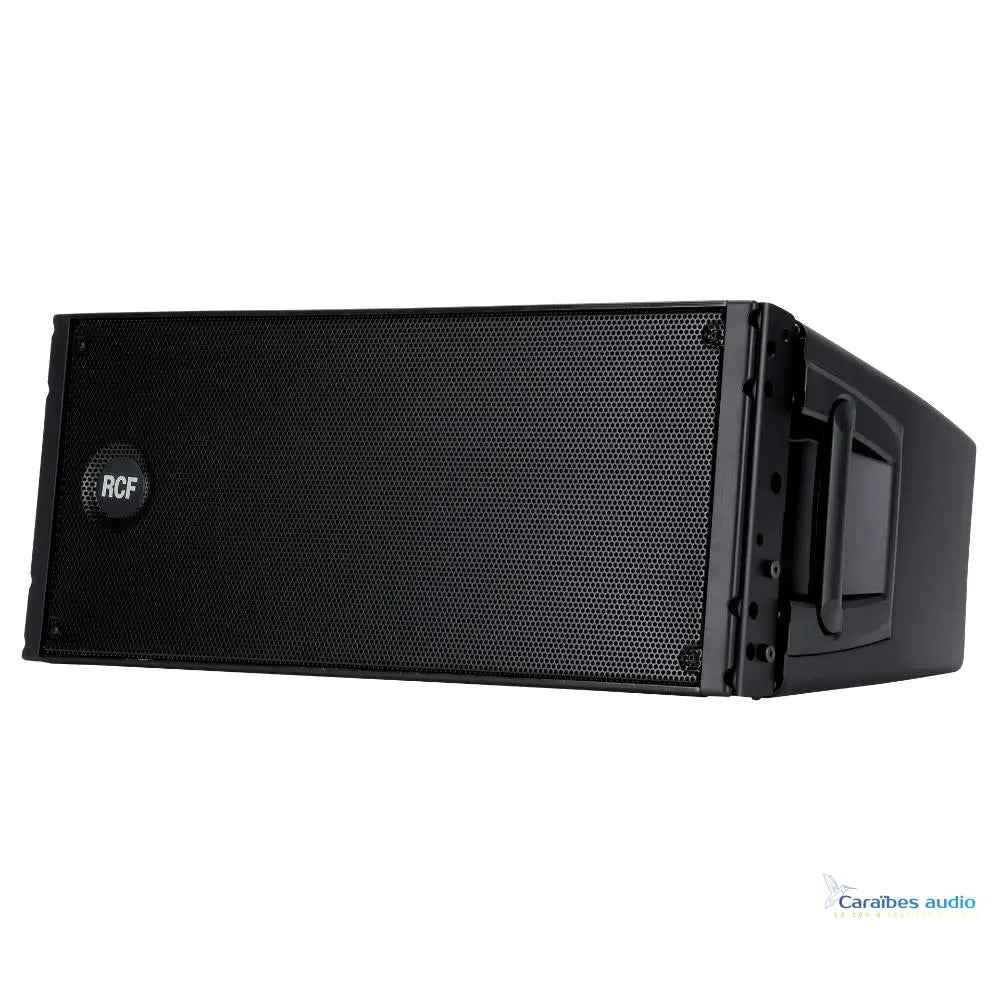

Le module line array à deux woofers de 10 pouces de la famille HDL. Le RCF HDL 20-A associe deux woofers de 10″ à bobines de 2,5″ et un driver à compression CD850 à bobine de 3,0″, avec une amplification Class-D de 1 400 W crête (700 W RMS) et une fréquence de coupure de 800 Hz. Le constructeur annonce 135 dB de SPL max, une réponse de 55 Hz à 20 kHz et une couverture de 100° × 15°, pour 30,2 kg.

Points forts

• Deux woofers 10″ et compression CD850 : deux woofers de 10″ à bobines de 2,5″ (cône à fibres résistant à l'eau, suspension M-roll en polycoton, moteur hyperventilé) et un driver à compression CD850 à bobine de 3,0″, avec une coupure à 800 Hz.
• Amplification Class-D 1 400 W crête : 1 400 W crête / 700 W RMS au total : 400 W crête (200 W RMS) pour les hautes fréquences et 1 000 W crête (500 W RMS) pour les basses fréquences.
• 135 dB de SPL max : niveau maximal annoncé par le constructeur à 1 m, pour une réponse de 55 Hz à 20 kHz.
• Couverture 100° × 15° : une couverture annoncée de 100° en horizontal et 15° en vertical par module.
• Section d'entrée pilotée par DSP : presets sélectionnables : Cluster, HF, High curving et Indoor, avec correction de projection du cluster et des hautes fréquences.
• Limiteur et protections : soft limiter, protections thermique et RMS ; presets Cluster, HF, High curving et Indoor.
• Connectique XLR et PowerCON : entrée et sortie XLR (signal symétrique ou asymétrique, sensibilité -2 dBu / +4 dBu) et alimentation PowerCON avec entrée et sortie.
• Coffret composite PP : grille en acier, deux poignées latérales et deux poignées arrière, finition noire ; 30,2 kg pour 294 × 705 × 445 mm.

Description détaillée

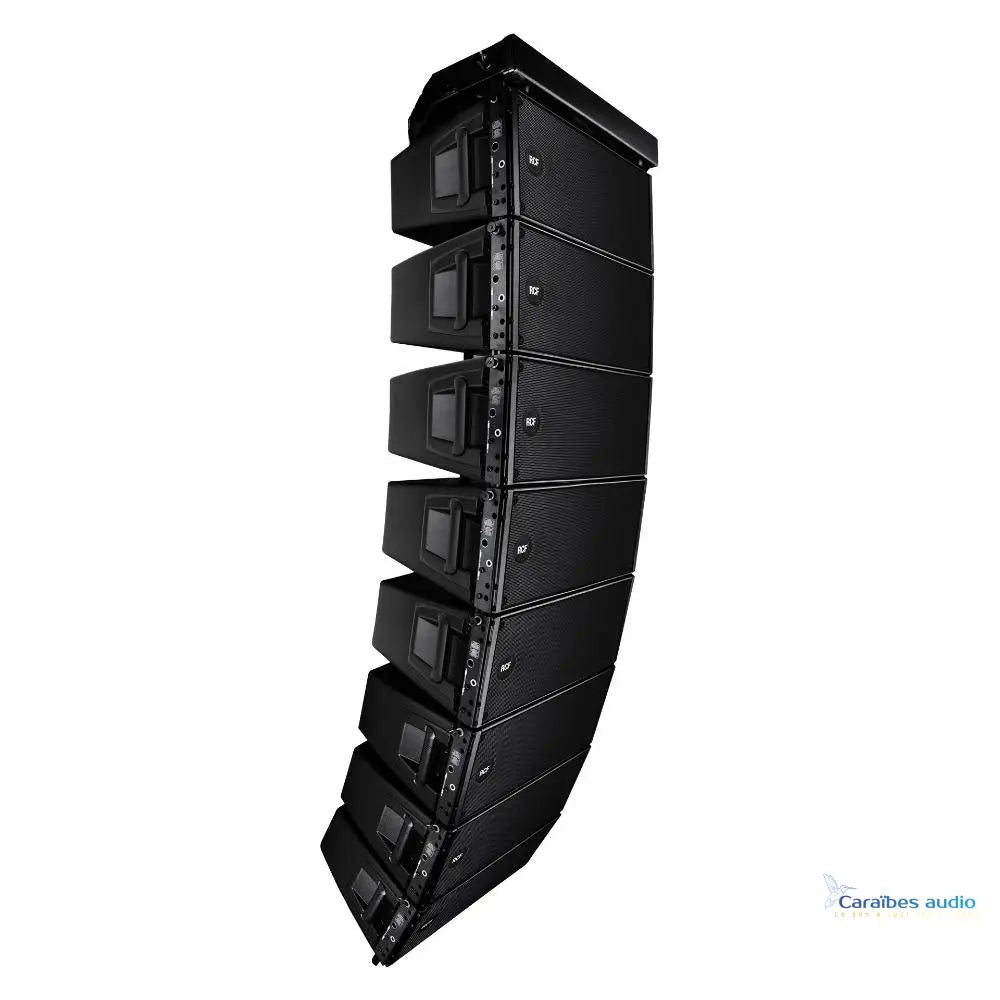

Un module line array à deux woofers de 10 pouces

Le HDL 20-A est un module line array actif à deux voies de la famille HDL. Il réunit deux woofers de 10″ (bobines de 2,5″) et un driver à compression CD850 à bobine de 3,0″ dans un coffret de 294 × 705 × 445 mm. Le constructeur annonce une réponse de 55 Hz à 20 kHz, 135 dB de SPL max à 1 m et une couverture de 100° × 15°.

Amplification et traitement

L'amplification Class-D délivre 1 400 W crête (700 W RMS) : 400 W crête (200 W RMS) pour les hautes fréquences et 1 000 W crête (500 W RMS) pour les basses fréquences, avec refroidissement par convection. La section d'entrée pilotée par DSP propose des presets (Cluster, HF, High curving, Indoor) ; un soft limiter et des protections thermique et RMS préservent les transducteurs.

Connectique et accroche

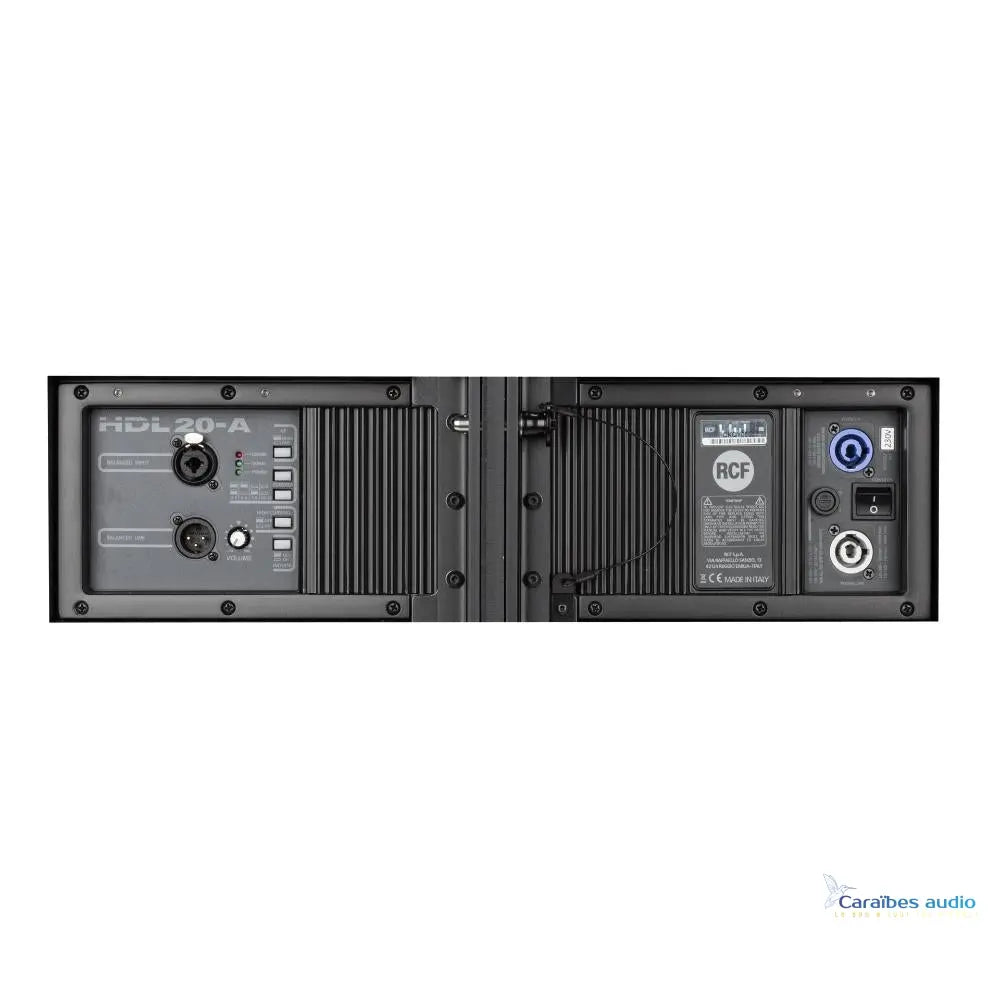

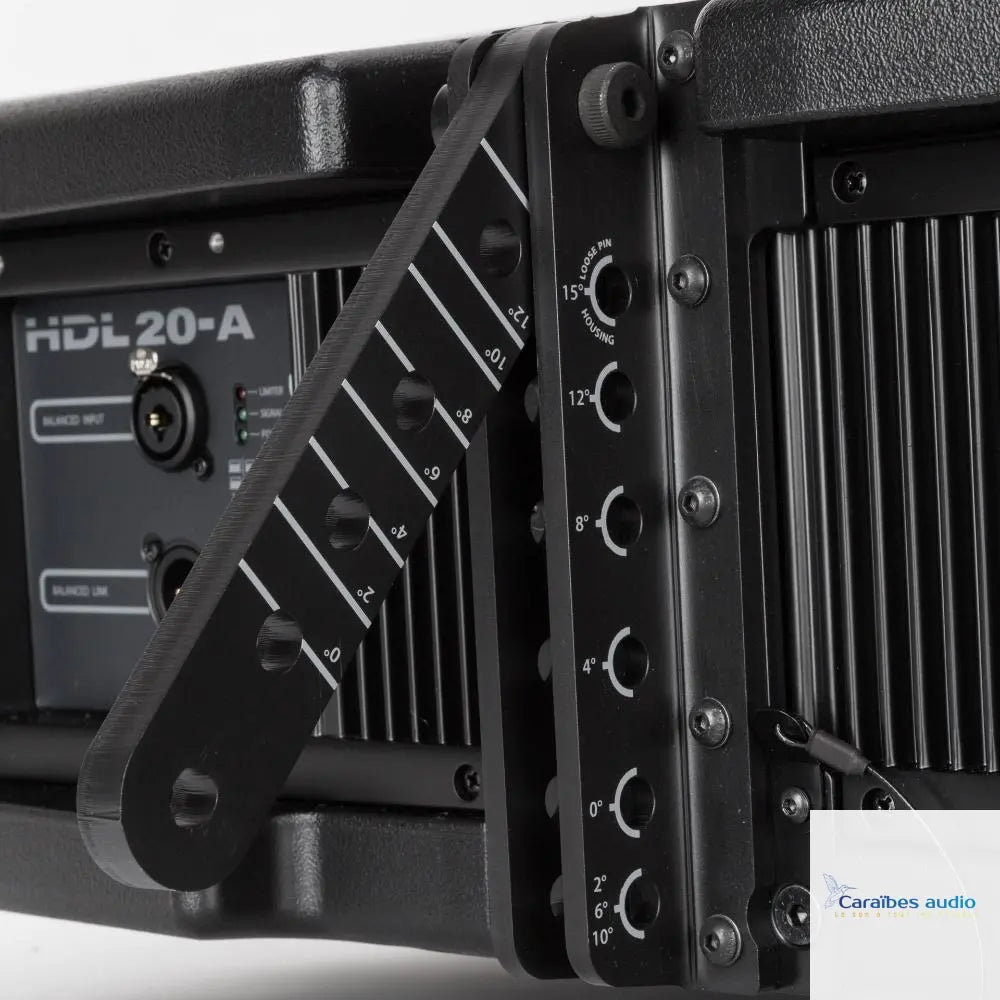

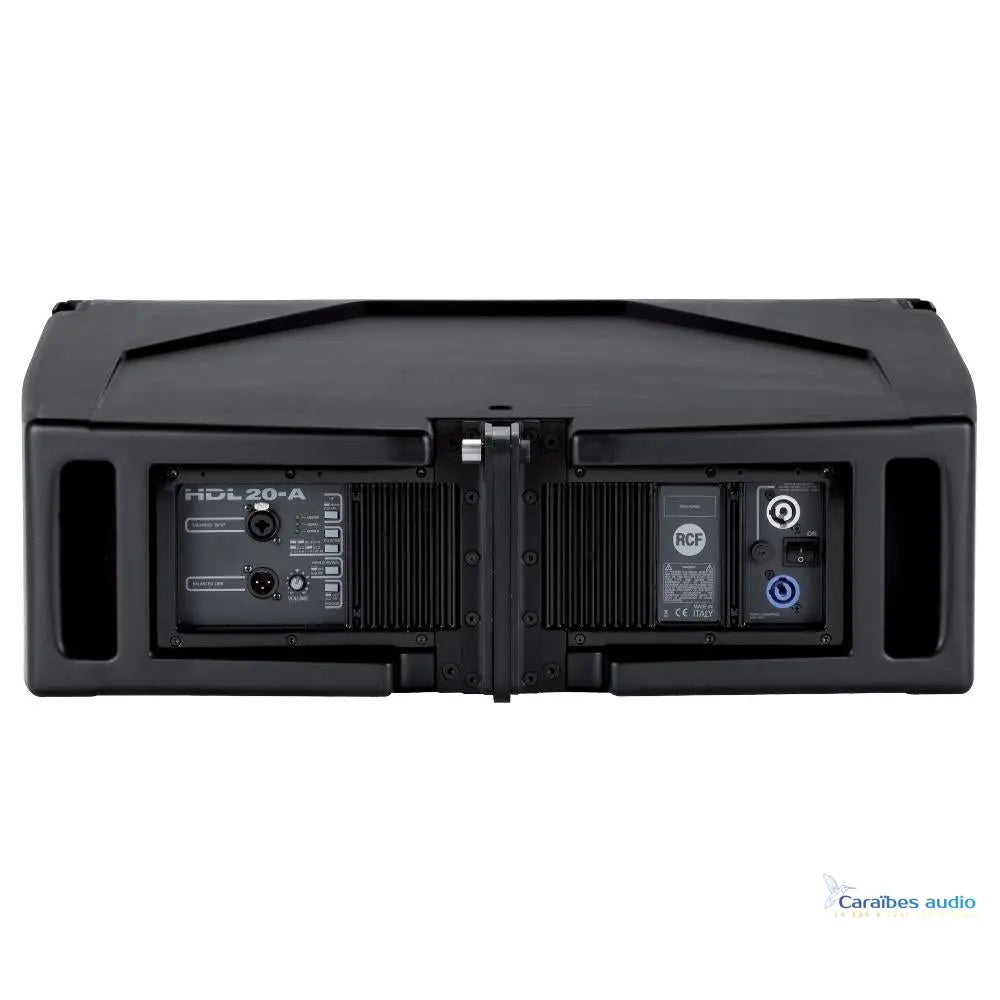

Entrée et sortie XLR (signal symétrique ou asymétrique, sensibilité -2 dBu / +4 dBu) et alimentation PowerCON IN/OUT. Le module reçoit la mécanique d'accroche array ; RCF liste notamment les barres de vol FL-B HDL 20-18 et FL-B LGT HDL 20, l'étrier d'azimut AZM-BR 2X, FL-B PK HDL 20-18, les goupilles QL-PIN 008, 009 et 011, le kit d'empilage STK60727, la chaîne d'écartement CH 001, la protection pluie RP 2X HDL 20 et le chariot KRT-WH 4X HDL 20.

Construction, dimensions et poids

Coffret en polypropylène composite renforcé, grille acier, finition noire, deux poignées latérales et deux poignées arrière. Dimensions : 294 × 705 × 445 mm (H × L × P). Poids : 30,2 kg. Colis : 375 × 800 × 500 mm, 33,2 kg. Références constructeur : 13040007 (220–240 V, EAN 8024530009960) et 13040008 (115 V, EAN 8024530009977).
