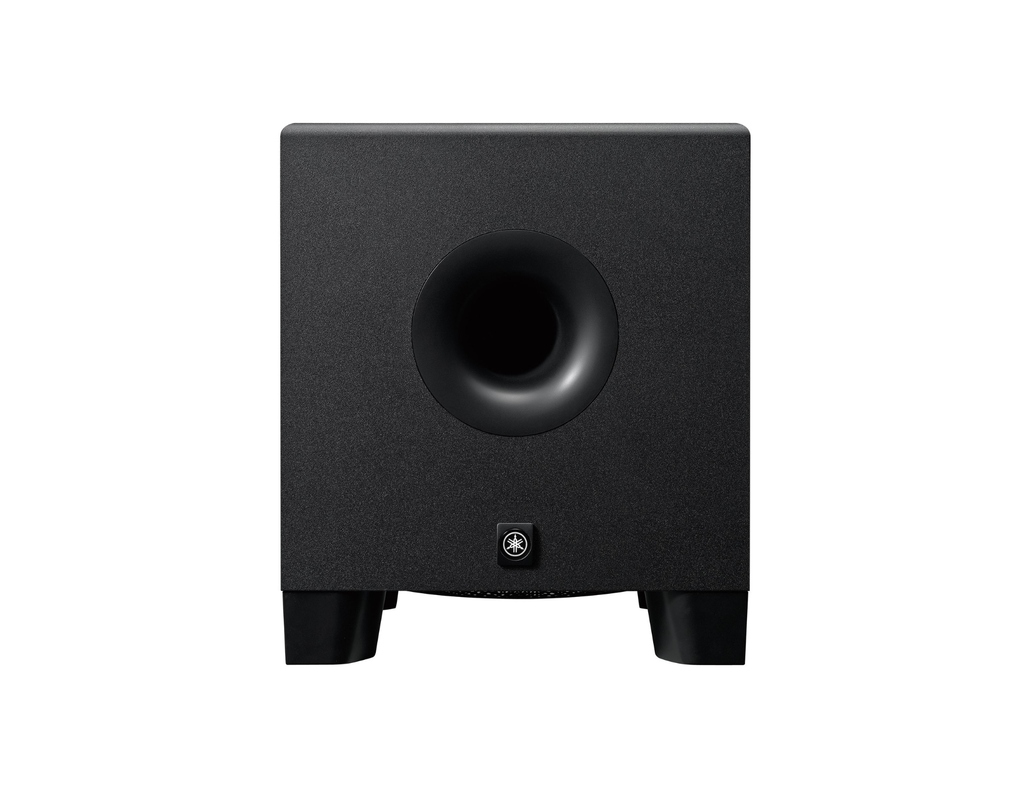

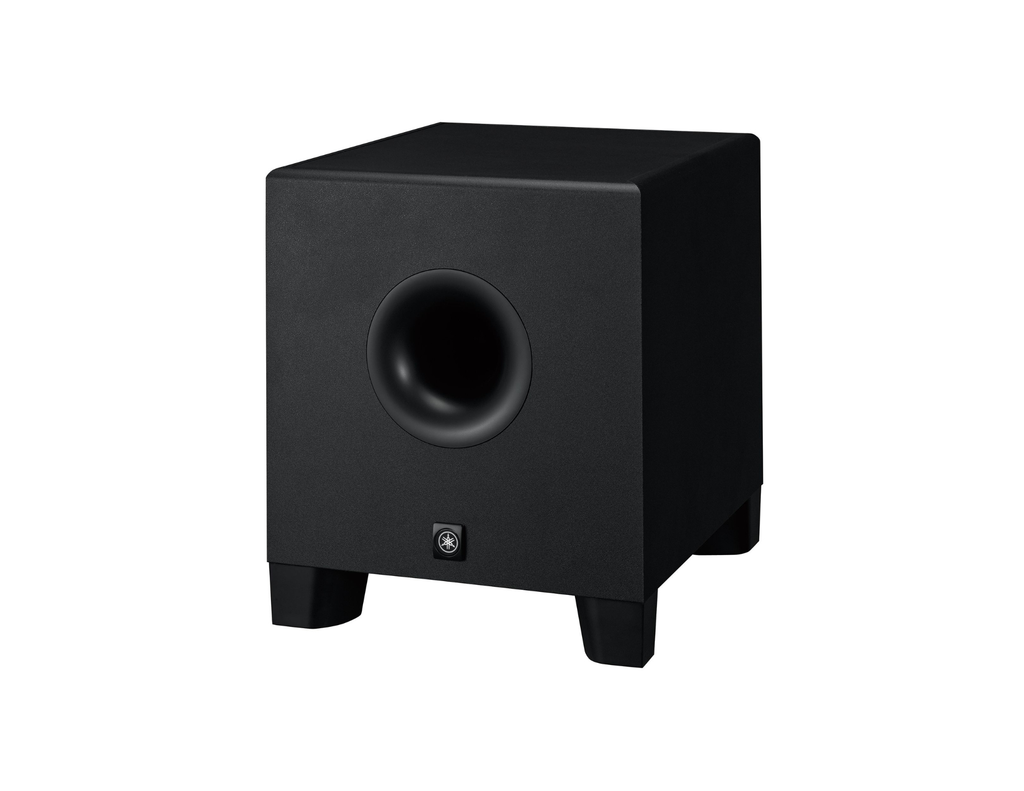

Le complément de la série HS. Le Yamaha HS8S est le caisson de basses actif de la série HS : il s’associe aux moniteurs HS5, HS7 ou HS8 pour étendre la restitution vers le grave. Il associe un woofer à cône de 8 pouces en charge bass-reflex à un amplificateur de 150 W conçu exclusivement pour les basses, et descend jusqu’à 22 Hz (-10 dB). Les réglages LEVEL, PHASE, HIGH CUT et LOW CUT permettent de caler le raccord avec les moniteurs, et la connectique XLR / jack avec sorties L/R et EXT SUB simplifie le câblage d’un système 2.1.

Points forts

• Woofer 8″ bass-reflex : Woofer à cône de 8 pouces dans un coffret bass-reflex en MDF, conçu pour compléter les moniteurs de la série HS.
• Amplificateur 150 W dédié aux basses : Yamaha l’indique comme un amplificateur de 150 W exclusivement conçu pour les basses fréquences.
• Extension à partir de 22 Hz : Limite basse annoncée à 22 Hz (-10 dB), très en dessous des 54 Hz de la HS5, 43 Hz de la HS7 et 38 Hz de la HS8.
• Coupure HIGH CUT de 80 à 120 Hz : Commande rotative avec cran central pour régler la fréquence de coupure haute du caisson.
• Coupure LOW CUT de 80 à 120 Hz : Commande rotative avec cran central, activée par un commutateur LOW CUT ON/OFF, pour régler la coupure basse.
• Commutateur de phase NORM./REV. : Permet d’aligner la phase du caisson avec celle des moniteurs lors du réglage du raccord.
• Connectique XLR et jack : 2 entrées XLR3-31 et 2 entrées jack symétriques ; sorties XLR3-32 L et R, plus une sortie EXT SUB pour un caisson supplémentaire.
• Évent à bruit réduit, coffret MDF : Pour la série HS, Yamaha annonce une réduction du bruit audible de l’évent allant jusqu’à 6 dB, dans un coffret en MDF dense.

Description détaillée

Étendre la série HS vers le grave

Le Yamaha HS8S est le caisson de basses de la série HS. Son woofer de 8 pouces, en charge bass-reflex, est alimenté par un amplificateur de 150 W conçu exclusivement pour les basses. Yamaha annonce une limite basse de 22 Hz (-10 dB), à comparer aux 54 Hz de la HS5, 43 Hz de la HS7 et 38 Hz de la HS8.

Réglages de raccord

Une commande LEVEL règle le niveau du caisson. Le commutateur PHASE (NORM. / REV.) aligne la phase avec les moniteurs. Les commandes HIGH CUT et LOW CUT, réglables de 80 à 120 Hz avec cran central, définissent les points de coupure ; la coupure basse s’active avec un commutateur LOW CUT ON/OFF.

Connectique et câblage

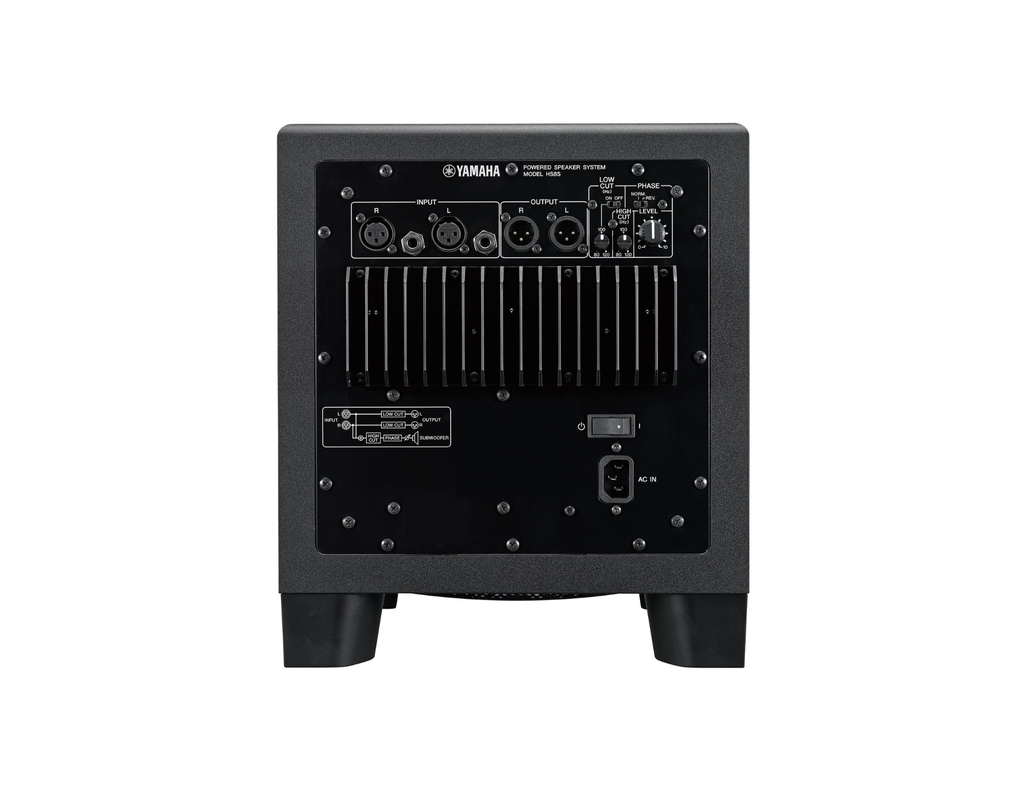

Entrées : 2 XLR3-31 symétriques et 2 jacks symétriques. Sorties : 2 XLR3-32 symétriques (L et R) et 1 XLR3-32 symétrique EXT SUB pour un caisson supplémentaire. Les connecteurs permettent de raccorder la source au caisson, puis les moniteurs à ses sorties L/R.

Construction et dimensions

Coffret en MDF à évent bass-reflex ; pour la série HS, Yamaha annonce une conception d’évent réduisant le bruit audible jusqu’à 6 dB. Dimensions : 300 x 350 x 389 mm (L x H x P). Poids : 12,5 kg. Consommation : 70 W.
