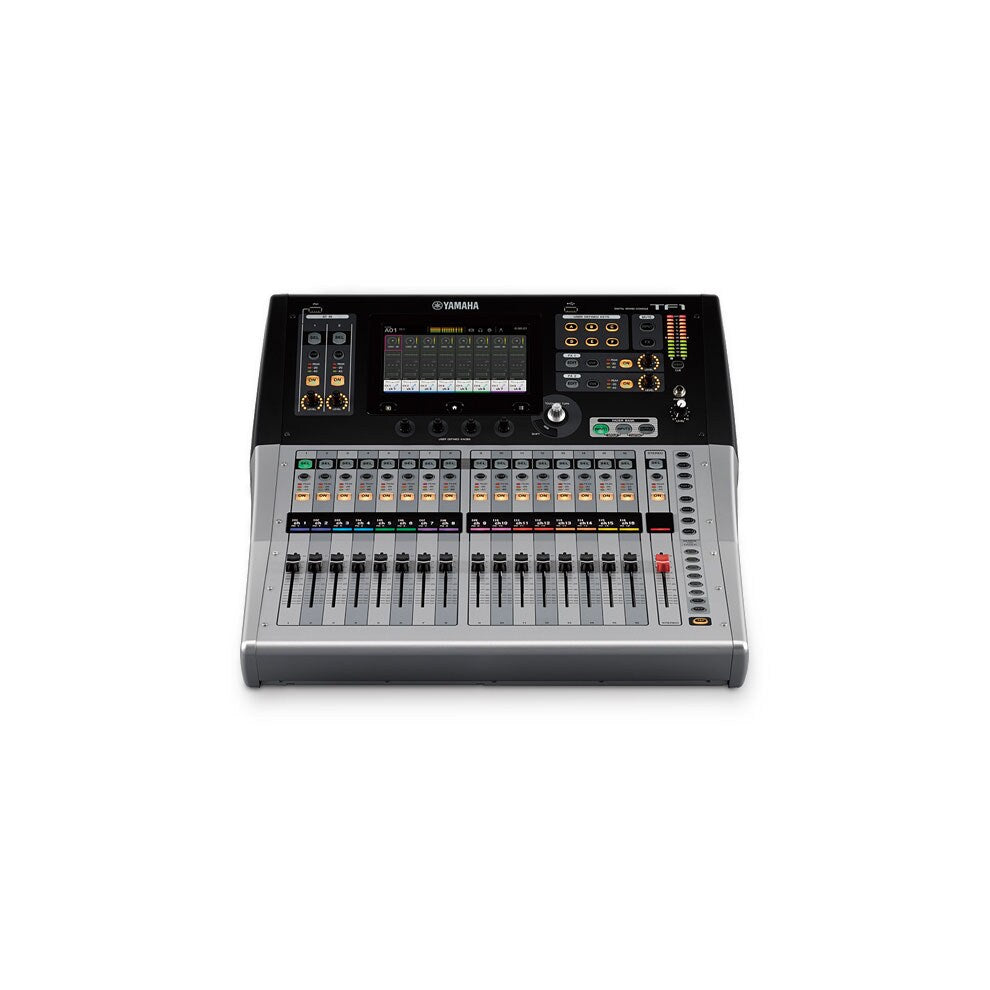

Le mixage TouchFlow dans le format le plus compact de la gamme TF. La Yamaha TF1 associe un écran tactile, l’encodeur Touch and Turn et 17 faders motorisés de 100 mm (16 canaux + master) pour piloter 40 canaux d’entrée (32 mono, 2 stéréo et 2 retours), 20 bus auxiliaires (8 mono + 6 stéréo), un bus stéréo et un bus sub. Les 16 entrées combo XLR/TRS disposent de préamplis D-PRE rappelables avec alimentation fantôme +48 V, et la latence reste inférieure à 2,6 ms.

Guide d'utilisation de TF StageMix

Guide de l'utilisateur MonitorMix

Points forts

• 40 canaux d’entrée : 32 mono, 2 stéréo et 2 retours d’effets pour gérer un groupe complet avec ses claviers, ses retours et ses effets.
• Préamplis D-PRE rappelables : le gain et l’alimentation fantôme se rappellent avec les scènes, et les 16 entrées combo XLR/TRS couvrent micros et lignes.
• 17 faders motorisés de 100 mm : les faders suivent les changements de scène et de couche pour un contrôle physique constant.
• TouchFlow Operation : écran tactile et encodeur Touch and Turn pour régler canaux, bus et effets sans naviguer dans des menus profonds.
• USB 34 × 34 : enregistrement et lecture multipiste jusqu’à 34 pistes en USB 2.0, plus enregistrement/lecture stéréo sur clé USB.
• Slot d’extension Dante : une carte NY64-D optionnelle ajoute 64 canaux Dante pour relier des boîtiers de scène ou un ordinateur.
• Traitement complet : 8 effets, 10 GEQ, EQ et dynamique sur chaque canal, 8 groupes DCA.
• Format portable et rackable : 510 × 225 × 599 mm pour 13,5 kg, transportable en flight-case ou montable en rack.

Description détaillée

Surface de contrôle TouchFlow

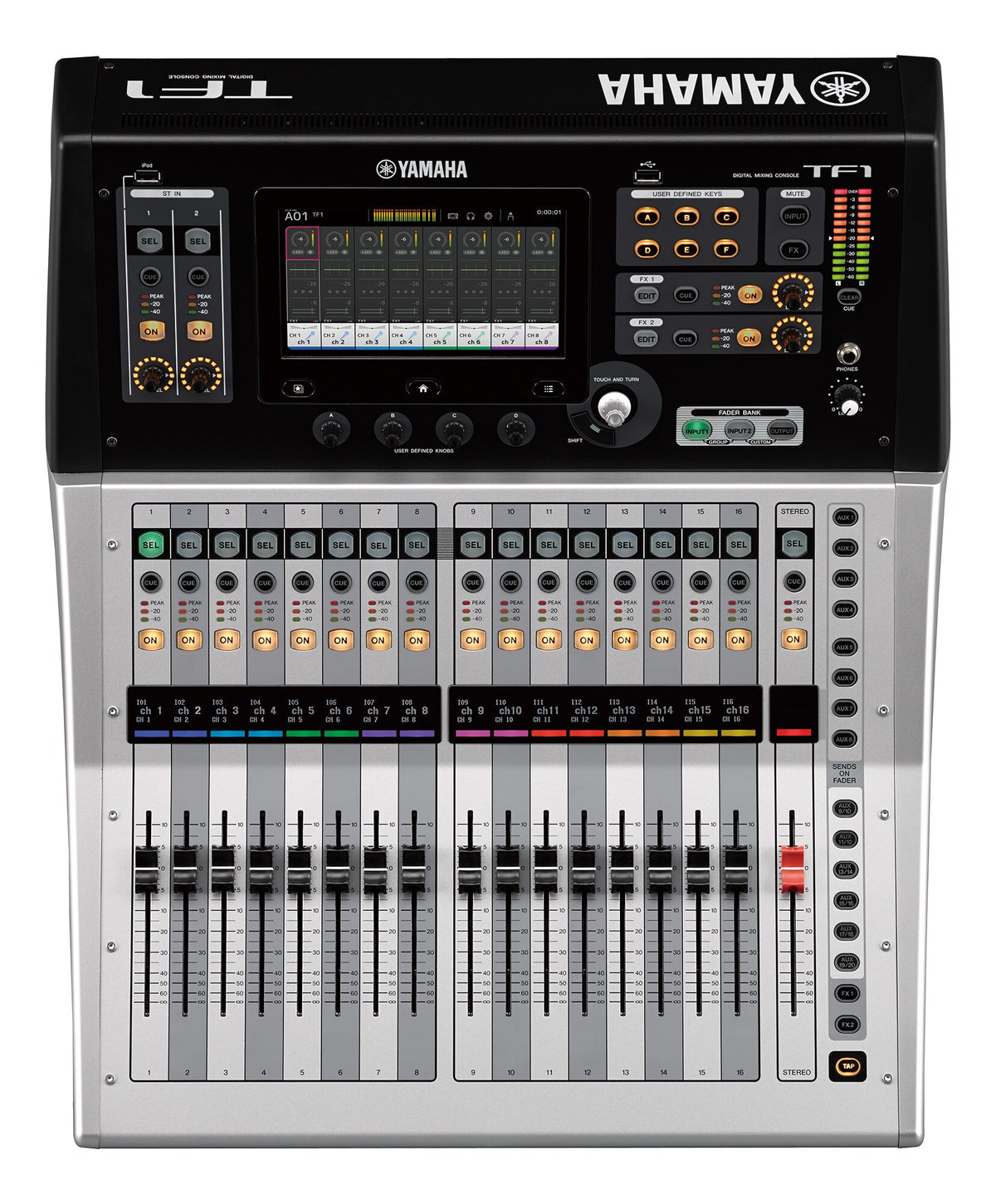

La surface tactile de la TF1 place l’essentiel du mixage sous les doigts : 17 faders motorisés de 100 mm (16 canaux + master), écran tactile et encodeur Touch and Turn. Le mixage se répartit sur 40 canaux d’entrée, 20 bus auxiliaires (8 mono + 6 stéréo), 1 bus stéréo, 1 bus sub et 8 groupes DCA.

Connectique

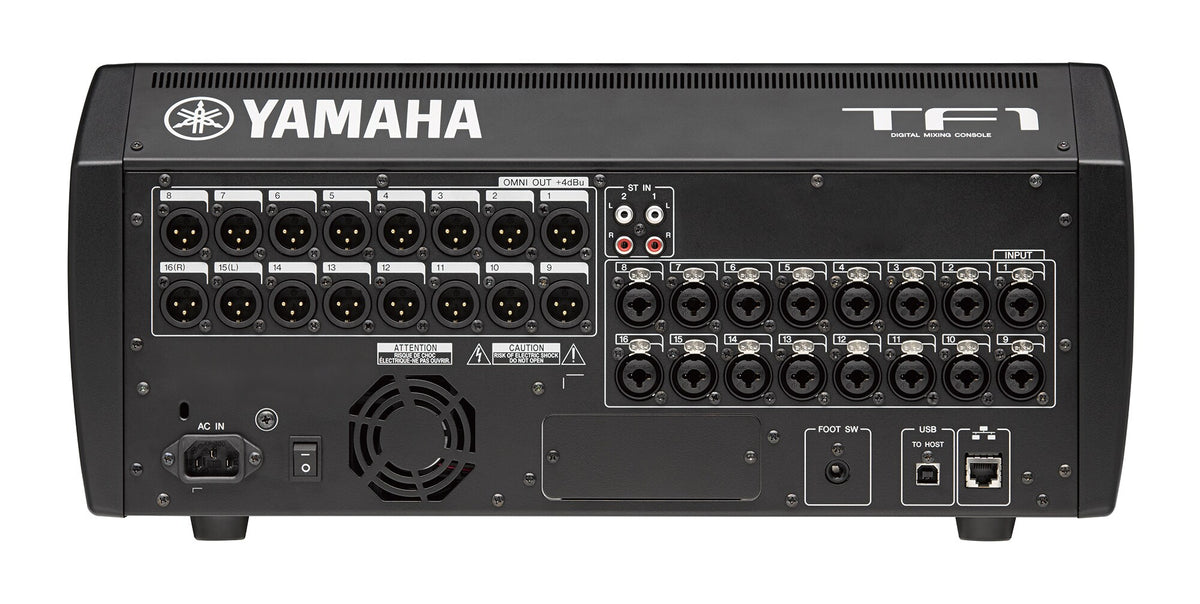

La TF1 propose 16 entrées combo XLR/TRS avec alimentation fantôme, 2 entrées stéréo RCA, 16 sorties XLR symétriques, une sortie casque jack TRS et une entrée footswitch. Côté numérique : 1 USB-B vers ordinateur, 2 USB-A (contrôle, mémoire externe), 1 RJ-45 réseau et 1 slot d’extension pour carte Dante NY64-D.

Traitement audio

Chaque canal dispose d’EQ et de dynamique. La console embarque 8 effets et 10 GEQ. Échantillonnage 48 kHz, latence inférieure à 2,6 ms (entrée vers sortie Omni), réponse en fréquence 20 Hz–20 kHz (+0,5/–1,5 dB), THD inférieur à 0,05 %, plage dynamique de 110 dB et bruit équivalent d’entrée de –128 dBu.

Enregistrement et alimentation

L’interface USB 34 × 34 enregistre et relit jusqu’à 34 pistes ; l’enregistrement stéréo 2 × 2 canaux se fait sur n’importe quel support USB. La console fonctionne sur secteur 100-240 V, 50/60 Hz pour une consommation de 100 W.
