Cordial · Interface QUAD DMX → etherCON · 4 canaux · Neutrik
Cordial CDX 0.7 M 5QUAD DMX
Interface QUAD DMX/AES-EBU : 4 connecteurs XLR 5 points mâles Neutrik regroupés vers un coupleur etherCON NE8FF. Transmets 4 canaux DMX sur un seul câble réseau blindé, jusqu'à 150 m. La solution maligne pour les prestataires lumière et l'AV sur IP.

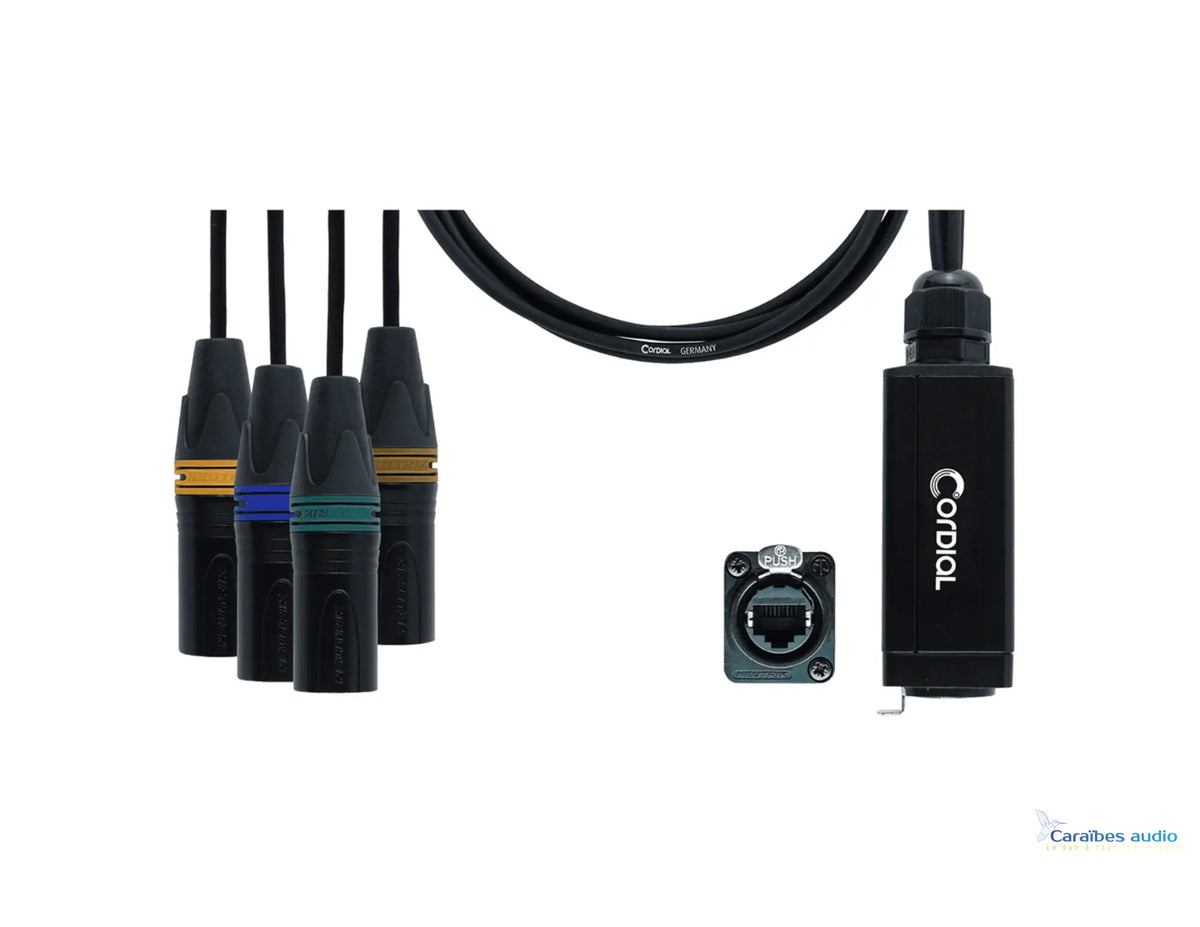

Quatre lignes DMX dans un seul câble réseau : moins de câbles, plus de portée. Le Cordial CDX 0.7 M 5QUAD est une interface qui regroupe 4 connecteurs XLR 5 points mâles vers un coupleur Neutrik etherCON NE8FF. Associé à un câble réseau blindé (idéalement le Cordial CCAT 7A LONG RUN), il transmet 4 canaux DMX ou AES-EBU en parallèle sur une seule liaison, jusqu'à 150 m.
Points forts
- 4 canaux DMX sur un seul câble réseau : divise par quatre le nombre de câbles à tirer entre la régie et le plateau — gain de temps, de poids et d'encombrement.
- Coupleur Neutrik etherCON NE8FF : une embase réseau verrouillable et robuste, éprouvée en tournée, avec protection anti-traction et anti-pli.
- 4 connecteurs XLR 5 points mâles : connectique Neutrik métal noir de qualité professionnelle.
- Jusqu'à 150 m de portée : avec le câble Cordial CCAT 7A LONG RUN (AWG 23), pour couvrir de grandes distances sur les gros événements.
- Split 70 cm codé couleur (TIA 568A) : chaque brin est identifiable au premier coup d'œil pour un patch rapide et sans erreur.
- DMX et AES-EBU : exploitable aussi bien pour la lumière que pour l'audio numérique, dans une logique «audio/vidéo sur IP».
Le Conseil d'expert Caraïbes Audio
C'est un produit de prestataire, pas de débutant — mais quand tu l'as compris, tu ne reviens plus en arrière. Le principe : tu utilises ce QUAD par paire, un modèle mâle (celui-ci) et un modèle femelle à l'autre bout, reliés par un simple câble réseau blindé. Résultat : au lieu de dérouler 4 câbles DMX sur 100 m entre ta régie et ton stage, tu tires une seule gaine réseau. Sur un gros open-air aux Antilles, où la distance régie-scène et le poids des câbles comptent, c'est un vrai gain logistique. Deux points de vigilance : il faut impérativement un câble réseau blindé (le CCAT 7A LONG RUN de Cordial est fait pour ça), et pense à commander le modèle femelle correspondant pour compléter la liaison. Pour du DMX classique sur courtes distances, un simple CPD ou CDX suffit — le QUAD prend tout son sens sur les longues liaisons multi-canaux.
Description détaillée
Le principe QUAD DMX
L'interface CDX 5QUAD exploite une seule paire de conducteurs d'un câble réseau 4 paires pour transmettre 4 signaux DMX ou AES-EBU en parallèle, de manière économique. C'est la solution des prestataires PA et événementiel qui travaillent déjà avec des enrouleurs de câble réseau.
Connectique Neutrik

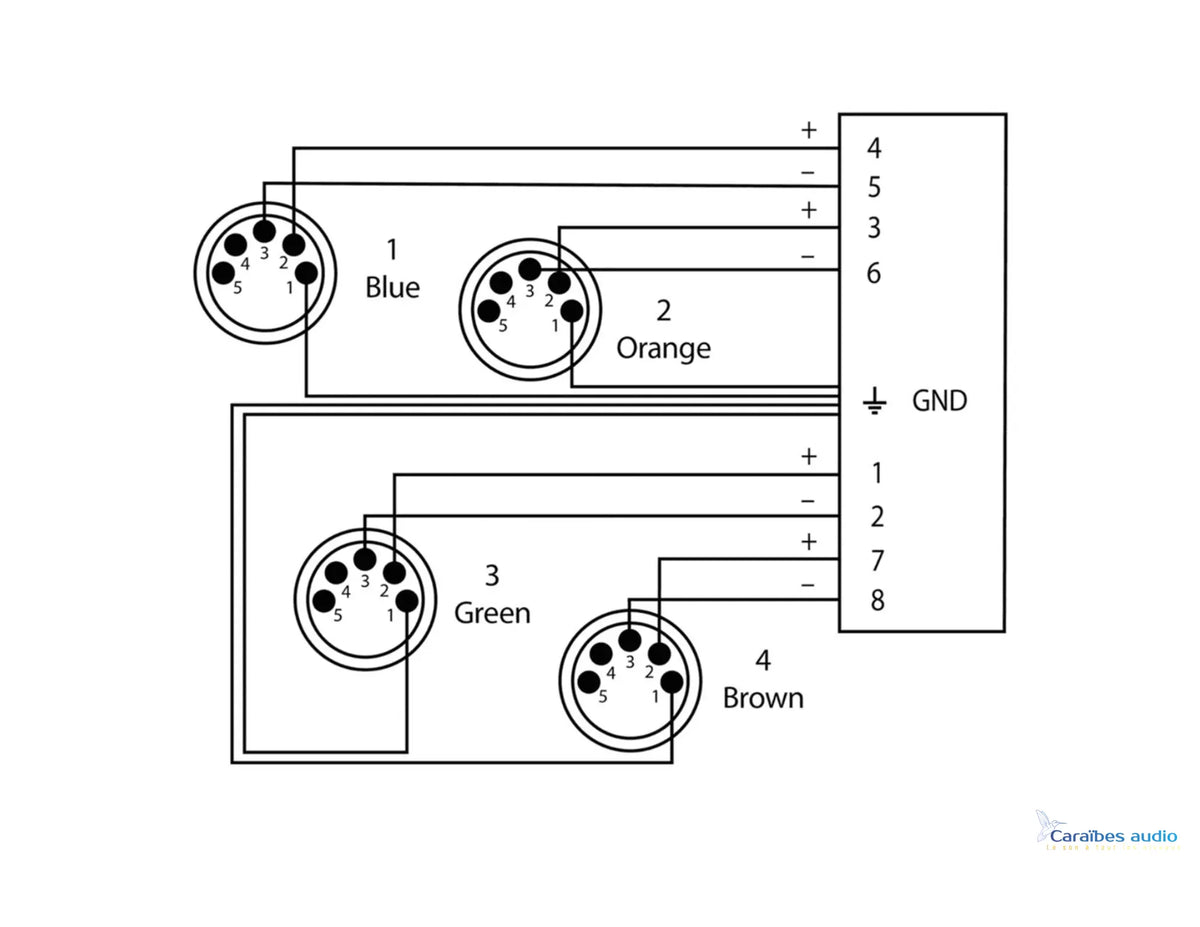

Ce modèle «M» regroupe 4 connecteurs XLR 5 points mâles Neutrik métal noir vers un coupleur etherCON NE8FF. Après un split de 70 cm, chaque brin est codé couleur selon la norme TIA 568A et se termine par une embase offrant protection anti-traction et anti-pli.
Format et portée
Longueur du faisceau : 0,70 m. Pour la liaison intermédiaire, l'emploi d'un câble réseau avec au moins un blindage global est recommandé ; avec le Cordial CCAT 7A LONG RUN (AWG 23), la portée atteint 150 m. À utiliser en paire avec le modèle femelle CDX 0.7 F 5QUAD.
4
Canaux DMX
etherCON
Coupleur NE8FF
150 m
Portée max.
3 points forts
4 canaux / 1 câble
Moins de câbles à tirer
Neutrik etherCON
Verrouillage réseau robuste
Jusqu'à 150 m
Avec CCAT 7A LONG RUN
Applications
Prestataire lumièreGros événements / open-airLiaison régie → scèneMulti-univers DMXAV sur IPAES-EBULocation / tournéeInstallation fixe
Caractéristiques techniques
Connexion XLR
Connecteurs4 × XLR 5 points
GenreMâle
MarqueNeutrik (métal noir)
Split70 cm, codé TIA 568A
Sortie réseau
CoupleuretherCON NE8FF
Canaux4 (DMX / AES-EBU)
Câble reco.CCAT 7A LONG RUN
PortéeJusqu'à 150 m
Protection
Anti-tractionOui
Anti-pliOui
BaseNeutrik NE8FF
SignalNumérique 110 Ω
Format
Longueur faisceau0,70 m
À associer àCDX 0.7 F 5QUAD
CatégorieInterface DMX
MarqueCordial
