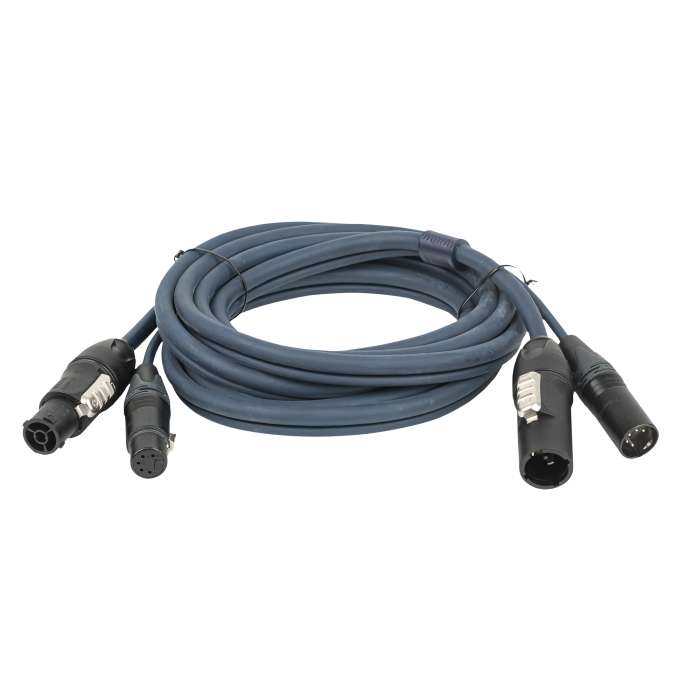

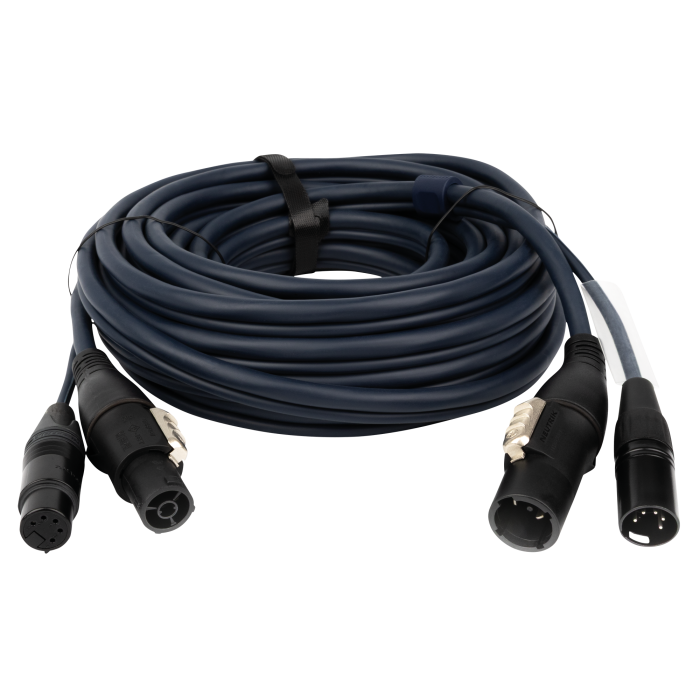

Le Dap FP-14 reprend le principe du câble hybride FP-13 en version DMX 5 broches, compatible avec le protocole RDM (Remote Device Management) qui permet de piloter et diagnostiquer les projecteurs à distance sur les installations qui l’exploitent. L’alimentation transite par un PowerCON TRUE1 TOP verrouillable 16 A, le tout dans une gaine PVC de 11 mm.

Points forts

• XLR 5 broches DMX/RDM : compatible avec les installations utilisant le retour d’informations RDM en plus du DMX512 standard.
• Connecteur PowerCON TRUE1 TOP : verrouillage mécanique sécurisé, calibré 16 A / 30 V, empêche les coupures accidentelles.
• Un seul cordon à tirer : supprime le câble DMX séparé sur les installations qui utilisent déjà le 5 broches.
• Contacts plaqués argent : connectique Neutrik d’origine pour une conductivité stable dans le temps.
• Gaine PVC 11 mm : doublée d’un revêtement coton/papier protégeant les conducteurs cuivre internes.
• Conducteurs cuivre : tenue fiable au courant nominal de 16 A sur toute la longueur.
• Compatibilité large : s’adapte à tout appareil équipé en PowerCON/XLR 5 broches, DMX ou DMX/RDM.
• 5 longueurs disponibles : de 1,5 m à 15 m pour couvrir la plupart des besoins de plateau.

Description détaillée

Le DMX 5 broches et le RDM

La norme DMX512 prévoit à l’origine un connecteur XLR 5 broches, dont les deux broches supplémentaires sont réservées au protocole RDM. Le FP-14 respecte ce câblage complet et reste donc compatible aussi bien avec des installations DMX classiques (3 broches utilisées) qu’avec des systèmes RDM qui exploitent les 5 broches pour dialoguer avec les projecteurs.

Un cordon hybride pour simplifier l’installation

En intégrant l’alimentation PowerCON TRUE1 TOP et le DMX 5 broches dans un même câble de 11 mm de diamètre, le FP-14 réduit d’autant le nombre de cordons à gérer sur un pied de lyre ou une structure de projecteurs, avec un gain de temps réel au montage et démontage.

Gamme complète Dap FP

Le FP-14 complète le FP-13 (XLR 3 broches) dans la gamme intérieure PowerCON TRUE1 ; pour un usage extérieur avec la même configuration 5 broches, voir le FP-16 classé IP65.
