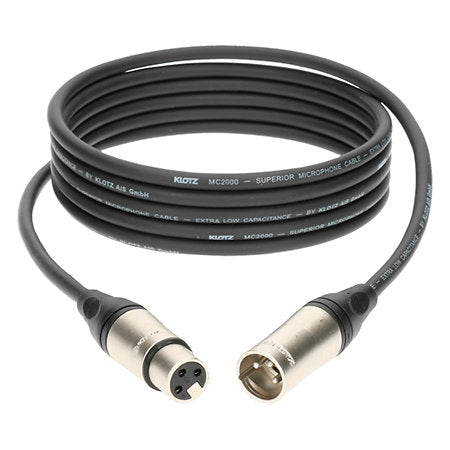

Un câble micro de scène terminé par des connecteurs XLR Klotz. Le Klotz M2K1FM associe une fiche XLR 3 broches femelle et une fiche XLR 3 broches mâle de marque Klotz, à corps en métal nickelé et contacts argent, au câble MC2000 de la série M2 Pro : deux conducteurs de 0,22 mm² (AWG 24), un blindage en spirale de cuivre nu et une gaine PVC renforcée de 6,5 mm de diamètre. La capacité entre conducteurs est de 60 pF/m. Ce modèle est proposé en six longueurs : 1, 2, 3, 5, 7,5 et 15 m.

Points forts

• Connecteurs XLR Klotz : une fiche XLR 3 broches femelle et une fiche XLR 3 broches mâle Klotz, à corps en métal nickelé et capuchon en plastique noir.
• Contacts plaqués argent : les trois contacts de chaque fiche XLR sont plaqués argent.
• Câble MC2000 : deux conducteurs de 0,22 mm² (AWG 24) en cuivre nu, composés chacun de 28 brins de 0,10 mm.
• Blindage en spirale : spirale de cuivre nu autour des conducteurs, associée à des fils de coton torsadés de remplissage.
• Gaine PVC renforcée : PVC mat noir, renforcée et plus épaisse, de Ø 6,5 mm pour 0,05 kg/m.
• Faible capacité : 60 pF/m entre conducteurs (18 pF/ft) et 110 pF/m entre conducteur et blindage.
• Isolation soignée : isolation en polyéthylène, résistance de conducteur inférieure à 85 Ω/km et résistance d’isolement supérieure à 10 GΩ·km.
• Plage d’emploi : température de fonctionnement de −25 °C à +70 °C, rayon de courbure minimal de 5 × Ø en installation et de 10 × Ø en usage mobile.

Description détaillée

Construction du câble M2 Pro MC2000

Le câble MC2000 réunit deux conducteurs de 0,22 mm² (AWG 24) en cuivre nu, composés chacun de 28 brins de 0,10 mm et accompagnés de fils de coton torsadés. L’isolation est en polyéthylène (PE). Le blindage en spirale de cuivre nu est recouvert d’une gaine PVC mate noire, renforcée et plus épaisse, de 6,5 mm de diamètre pour 0,05 kg/m.

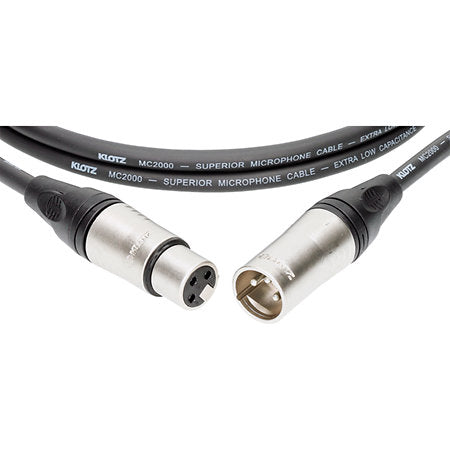

Connectique XLR Klotz

Chaque extrémité reçoit une fiche XLR 3 broches de marque Klotz : femelle d’un côté, mâle de l’autre. Les fiches ont un corps en métal nickelé, un capuchon en plastique noir et des contacts plaqués argent. Cette version à connecteurs Klotz se distingue du M2FM1, équipé de connecteurs Neutrik, et des câbles de la série M5 Pro.

Performances électriques et mécaniques

La capacité est de 60 pF/m entre conducteurs et de 110 pF/m entre conducteur et blindage. La résistance de conducteur est inférieure à 85 Ω/km et la résistance d’isolement supérieure à 10 GΩ·km. Le câble fonctionne de −25 °C à +70 °C, avec un rayon de courbure minimal de 5 × Ø en installation et de 10 × Ø en usage mobile. Il retarde la flamme selon IEC 60332-1-2 et respecte la directive RoHS 2011/65/UE.

Gamme et utilisation

Le M2K1FM est proposé en 1, 2, 3, 5, 7,5 et 15 m. Il relie un microphone à une console, à un préampli ou à une interface audio, et convient à toute liaison symétrique entre appareils munis de prises XLR 3 broches. Il est garanti 3 ans.
