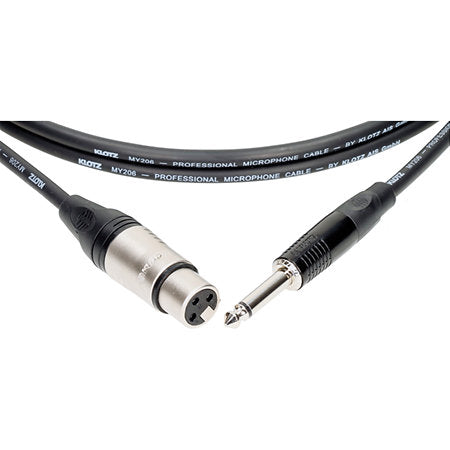

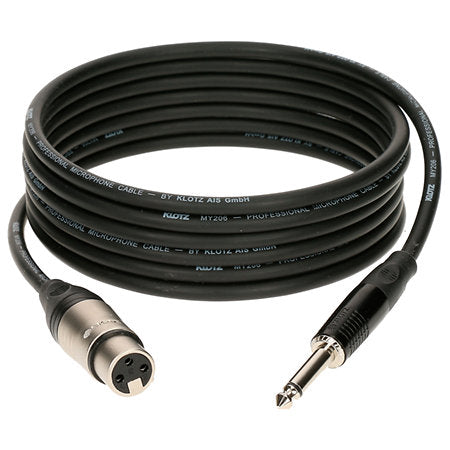

Un câble pour relier une sortie XLR à une entrée jack mono asymétrique. Le Klotz M1FP1K associe une fiche XLR 3 broches femelle à un jack 6,35 mm mâle TS (2 pôles, mono), fabriqués par Klotz. Le câble MY206 réunit 2 conducteurs de 0,22 mm² (AWG 24), un blindage en spirale de cuivre nu et une gaine PVC noire de 6,15 mm de diamètre ; sa capacité n’est que de 60 pF/m, soit 300 pF sur les 5 m de ce modèle. Klotz destine la série M1 au studio, à la scène et à la salle de répétition.

Points forts

• XLR 3 broches femelle : connecteur Klotz en métal nickelé, corps et capuchon noirs, avec 3 contacts argentés.
• Jack 6,35 mm TS mono : fiche Klotz à 2 pôles (pointe, manchon) pour une liaison asymétrique, avec contacts nickelés.
• Câble MY206 : 2 conducteurs de 0,22 mm² (AWG 24) en cuivre nu, construction 28 × 0,10 mm, isolés en polyéthylène.
• Capacité de 60 pF/m : entre conducteurs, soit 300 pF sur les 5 m du câble, et 550 pF entre conducteur et blindage (110 pF/m).
• Blindage en spirale : blindage de cuivre nu associé à des fils de coton torsadés avec les conducteurs pour stabiliser la capacité.
• Gaine PVC mate : noire, de Ø 6,15 mm, pour 0,04 kg/m, soit 0,2 kg de câble pour 5 m.
• Plage d’utilisation : fonctionnement de −25 °C à +70 °C, rayon de courbure de 5 × Ø à l’installation et de 10 × Ø en usage mobile.
• Longueur de 5 m : référence Klotz M1FP1K0500, code EAN 4250046862179.

Description détaillée

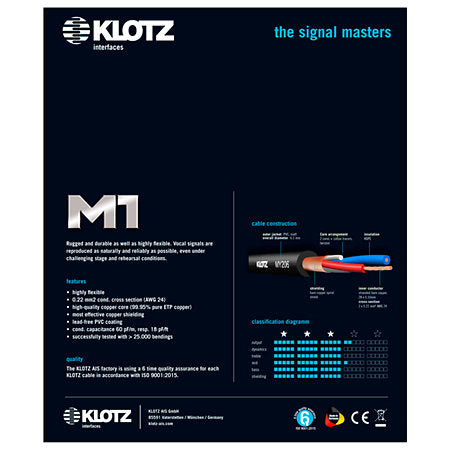

Construction du câble MY206

Le câble MY206 de la série M1 réunit 2 conducteurs en cuivre nu de 0,22 mm² (AWG 24), de construction 28 × 0,10 mm, isolés en polyéthylène (PE) et accompagnés de fils de coton torsadés qui stabilisent la capacité. Le blindage en spirale est en cuivre nu. La gaine en PVC mat noir mesure 6,15 mm de diamètre pour 0,04 kg/m.

Connectique XLR femelle et jack TS

Côté XLR, la fiche 3 broches femelle de Klotz est en métal nickelé, avec un corps et un capuchon noirs et des contacts argentés. Côté jack, la fiche 6,35 mm à 2 pôles (TS, mono) a des contacts nickelés et est fabriquée par Klotz. La liaison est asymétrique.

Performances électriques et mécaniques

La capacité entre conducteurs est de 60 pF/m (18 pF/ft) et celle entre conducteur et blindage de 110 pF/m. La résistance du conducteur est inférieure à 85 Ω/km et la résistance d’isolement supérieure à 10 GΩ·km. Le câble fonctionne de −25 °C à +70 °C, avec un rayon de courbure minimal de 5 × Ø à l’installation et de 10 × Ø en usage mobile. Il est conforme à la directive RoHS 2011/65/UE, au marquage CE (directive basse tension 2006/95/CE) et résiste à la flamme selon CEI 60332-1-2.

Gamme et utilisation

Le M1FP1K est proposé ici en 5 m (référence Klotz M1FP1K0500). Klotz présente la série M1 comme une gamme intermédiaire pour le studio, la scène et la salle de répétition, avec des torons qui limitent les bruits parasites et une faible capacité. Il est garanti 3 ans.
