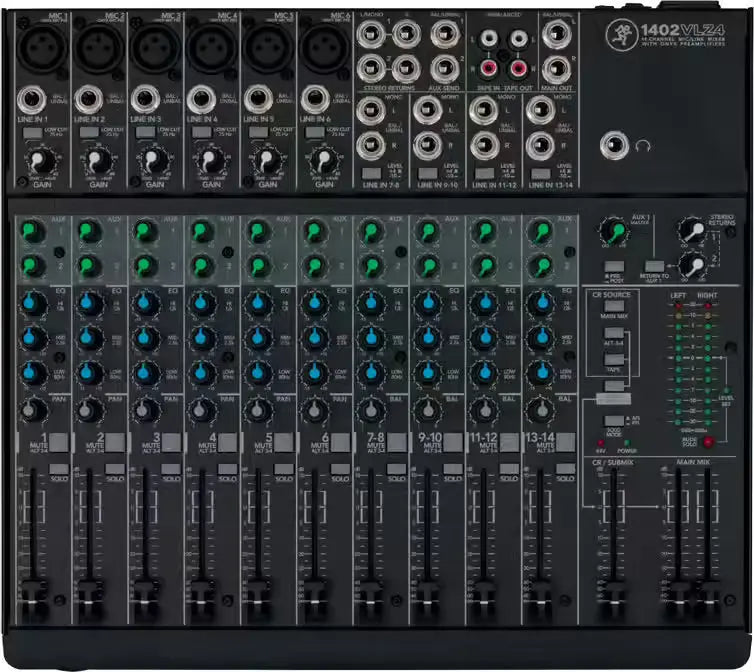

Mackie 1402VLZ4
Présentation du produit

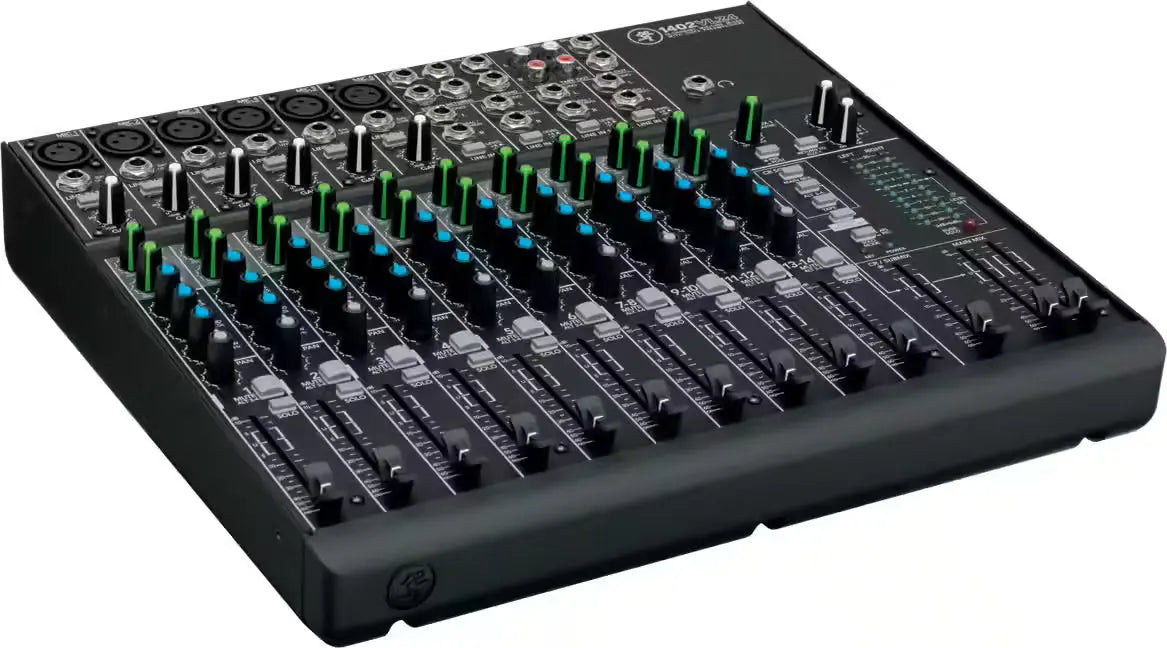

Une console compacte aux possibilités de routage étendues. La 1402VLZ4 associe 6 préamplis micro Onyx (canaux 1 à 6, avec insert et coupe-bas 75 Hz) à 4 canaux stéréo (7 à 14) dotés d’un commutateur +4/-10. Chaque canal dispose d’un EQ 3 bandes, de deux départs auxiliaires (Aux 1 commutable pré/post-fader, Aux 2 post-fader), d’un panoramique, d’un solo PFL/AFL et d’un fader de 60 mm. Deux retours stéréo, un bus ALT 3/4 et une matrice de sources control room/casque (mix principal, ALT 3-4, Tape) complètent le routage. La sortie principale XLR atteint +28 dBu. Le châssis en acier de 4,5 kg peut se monter en rack avec le kit d’oreilles en option.
Le conseil de l'expert Caraïbes Audio
2. Choisis le mode de l’Aux 1 selon l’usage : pré-fader pour un retour, post-fader pour un effet. Le commutateur Aux 1 Pre/Post détermine si le départ suit le fader du canal ; l’Aux 2 est toujours post-fader, après l’EQ et le coupe-bas.
3. Utilise Mute/ALT 3-4 pour envoyer un canal vers un enregistreur ou un second système. Si les sorties ALT 3-4 ne sont pas raccordées, cet interrupteur coupe simplement le canal du mix principal. Le solo reste actif quel que soit son état.
4. Pour fixer un adaptateur de pied de micro Atlas AD-11B (option), utilise des vis 6-32 x 1/4". Les trois trous du dessous sont non filetés : des vis plus longues que 1/4" peuvent endommager les circuits, des vis plus courtes ne tiennent pas l’adaptateur.
Description détaillée
Entrées et préamplis
Canaux 1 à 6 (mono) : entrée micro XLR symétrique et entrée ligne jack 6,35 mm TRS ou TS partageant le préampli Onyx, insert jack 6,35 mm TRS en face arrière (après le gain et le coupe-bas, avant l’EQ et le fader). Gain micro de 0 à +60 dB. Canaux 7 à 14 (4 paires stéréo) : entrées ligne jack 6,35 mm symétriques acceptant -10 dBV ou +4 dBu, sans réglage de gain ni insert ; une source mono se branche sur la prise gauche (impaire). Deux retours stéréo symétriques, entrée Tape In RCA stéréo. Niveaux d’entrée maximaux : +22 dBu (micro et autres entrées), +16 dBu (Tape In).
Traitement
EQ 3 bandes sur chaque canal : grave ±15 dB à 80 Hz (shelving), médium ±15 dB à 2,5 kHz (peaking), aigu ±15 dB à 12 kHz (shelving). Coupe-bas de 75 Hz (18 dB/octave) sur les canaux 1 à 6. Panoramique à loi constante sur les canaux mono, balance sur les canaux stéréo. Fader de canal de 60 mm : de zéro à +10 dB, unité en position U. Solo PFL ou AFL au choix, voyant de solo et LED OL par canal.
Départs auxiliaires, retours et bus
Aux 1 : de coupé à +15 dB par canal, commutateur pré/post-fader, réglage Aux 1 Master. Aux 2 : de coupé à +15 dB par canal, post-EQ et post-fader. Deux retours stéréo (niveau de coupé à +20 dB ; le retour 2 peut être routé vers Aux 1). Bus ALT 3/4 sélectionné par l’interrupteur Mute/ALT 3-4. Matrice de sources control room/casque : mix principal, ALT 3-4 et Tape, avec fader dédié control room/casque.
Sorties et monitoring

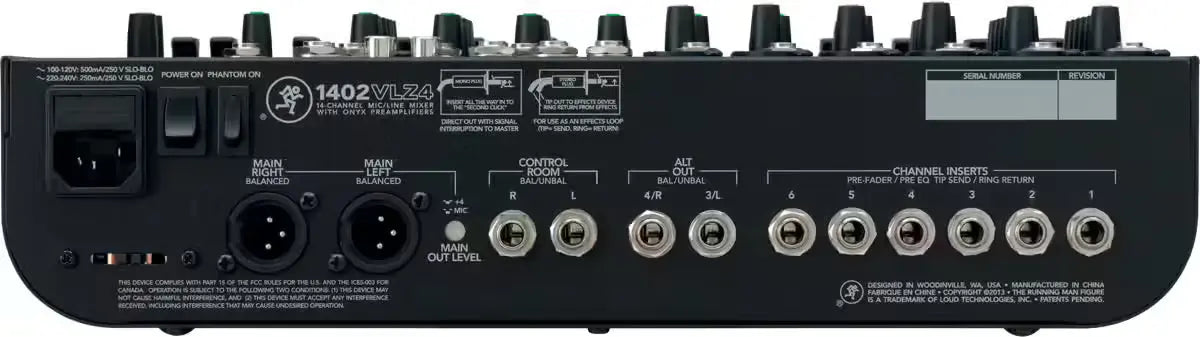

Sortie principale XLR symétrique (jusqu’à +28 dBu, un commutateur de niveau abaisse la sortie de 40 dB), sortie principale jack 6,35 mm TRS (+22 dBu), sorties ALT 3-4 symétriques, sorties control room, sorties Aux 1 et Aux 2 symétriques, sortie casque jack stéréo 6,35 mm TRS et sortie Tape Out RCA stéréo. Deux colonnes de 12 LED indiquent le niveau (environ -20 à +10 dB).
Performances audio
Bruit d’entrée équivalent (EIN) : -128,5 dBu (terminaison 150 Ω, 20 Hz à 20 kHz, gain maximal). THD du préampli micro (vers insert, 1 kHz, gain de 35 dB) : inférieure à 0,0007 %. Réponse en fréquence (micro vers sortie principale, gain unitaire) : +0/-1 dB de 20 Hz à 50 kHz. Rapport signal/bruit : 95 dB (référence +4 dBu). Bruit du mix principal : -101 dBu (faders à zéro), -91 dBu (principal à l’unité, canaux à zéro), -86 dBu (principal et canaux à l’unité). CMRR supérieur à 70 dB à 1 kHz.
Construction, alimentation, dimensions et poids
Châssis en acier à finition poudrée, commandes rotatives scellées. Alimentation secteur 100-240 V, 50/60 Hz par embase IEC, consommation de 25 W. Température de fonctionnement : 0 à 40 °C. Dimensions : 356 mm de large, 317 mm de profondeur, 81 mm de hauteur. Poids : 4,5 kg. Largeur de 483 mm (19 pouces) avec le kit d’oreilles rack en option.
Caractéristiques techniques
| Type de console | Console analogique professionnelle 14 canaux comprenant 6 canaux mono mic/line (avec préamplis Onyx) et 4 canaux stéréo ligne, avec inserts, aux sends, retours stéréo et bus ALT 3/4. |
|---|---|
| Performances | Plage de gain mic : jusqu’à ~60 dB. Dynamique : environ 128,5 dB. Réponse en fréquence mic→main output : 20 Hz à 50 kHz (+0/-1 dB) ; jusqu’à <10 Hz à >100 kHz (+0/-3 dB). Distorsion harmonique totale : < 0,0007 % (mic pre @ insert) dans conditions spécifiées. Entrée ligne maximum : +22 dBu. Niveau de bruit principal : -101 dBu (master fader down) typique. |
| Préamplis micro / Entrées | 6 entrées micro/ligne combinées XLR/¼″ avec alimentation fantôme +48 V, filtre coupe-bas 75 Hz (18 dB/octave) commutable sur chaque canal mic/line. 4 canaux stéréo ligne supplémentaires. Inserts disponibles sur les voies mic/line. |
| Connectique | Entrées : 6 x XLR/¼″ mic/line, 4 x stéréo ligne ¼″, 2 retours stéréo ligne, 1 paire RCA « Tape In ». Sorties : principales stéréo (XLR + ¼″), sorties ALT 3/4 stéréo, sorties Control Room/Phones, RCA « Tape Out ». Deux envois AUX. Alimentation multi-tension pour utilisation universelle. |
| Contrôle & traitement | Chaque canal mic/line dispose de gain, filtre coupe-bas, égaliseur 3 bandes (Low 80 Hz shelving ±15 dB, Mid 2,5 kHz peaking ±15 dB, High 12 kHz shelving ±15 dB), pan, mute/ALT, fader 60 mm. Envois AUX, solos PFL, deux retours stéréo. Indicateurs LED 12 segments pour niveau stéréo. Structure de routing ALT 3/4 pour flexibilité. |
| Construction | Châssis en acier massif, finition poudre, potentiomètres scellés pour faible poussière infiltration. Poids : 4,5 kg. |
Applications et utilisations
- Sonorisation live
- Lieux de culte
- Salles de conférence
- Studio d'enregistrement
- Broadcast
- Installation fixe
Points forts
- 6 préamplis Onyx boutique
- EQ 3 bandes complet
- 2 départs auxiliaires, pan + PFL par canal
- Bus stéréo ALT 3/4
- Matrice control room/casque
- Montable en rack (kit oreilles en option)
- EIN -128,5dBu
- Faders longue course 60mm
- 14 canaux
