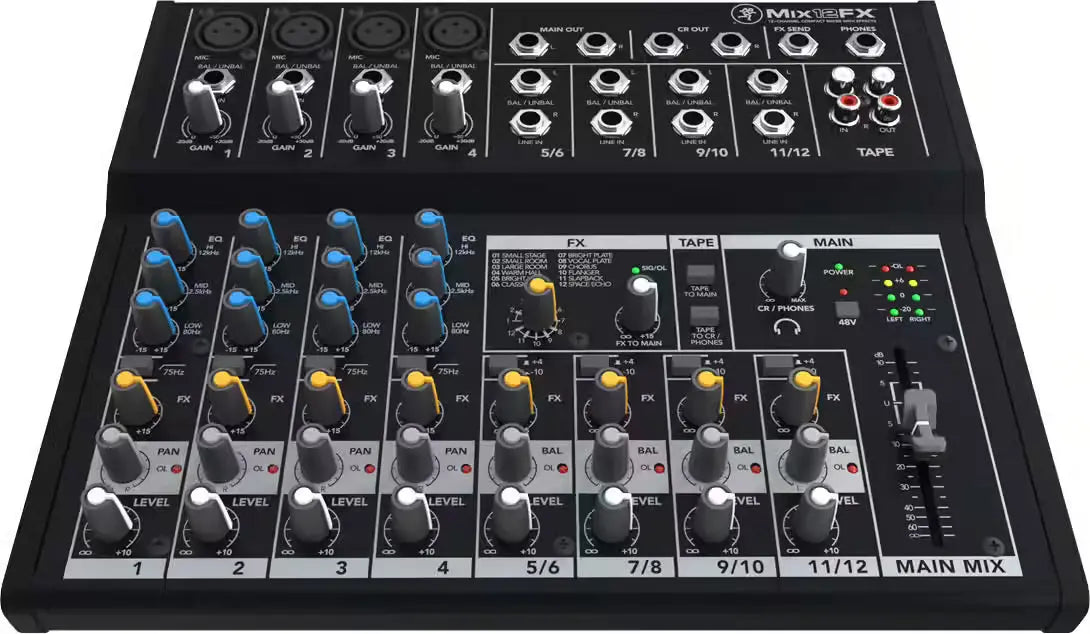

Une console compacte avec moteur d’effets intégré. La Mix12FX réunit 4 entrées mic/ligne avec filtre coupe-bas 75 Hz (18 dB/octave) et 4 canaux stéréo ligne avec commutateur +4/-10 dB. Son processeur d’effets propose 12 presets (huit réverbérations, chorus, flanger, slapback et space echo), dosés canal par canal par un départ FX et ramenés dans le mix par le réglage FX to Main ; le départ FX est aussi disponible sur une sortie jack pour un processeur externe. Le fader principal de 60 mm, les sorties control room et casque et l’entrée/sortie RCA Tape complètent l’ensemble, dans un châssis métallique de 1,7 kg.

Points forts

• 12 effets intégrés : Small Stage, Small Room, Large Room, Warm Hall, Bright Hall, Classic Plate, Bright Plate, Vocal Plate (réverbérations), Chorus, Flanger, Slapback et Space Echo, sélectionnés par le sélecteur de preset.
• 4 entrées mic/ligne : Canaux mono 1 à 4 avec entrée micro XLR et entrée ligne jack 6,35 mm ; gain micro de 0 à +50 dB, gain ligne de -20 à +30 dB.
• Filtre coupe-bas 75 Hz : Sur les canaux 1 à 4, pente de 18 dB/octave (-3 dB à 75 Hz) pour éliminer les basses fréquences parasites.
• Alimentation fantôme +48 V : Un interrupteur global active l’alimentation fantôme sur toutes les entrées XLR.
• 4 canaux stéréo avec +4/-10 dB : Canaux 5/6, 7/8, 9/10 et 11/12 avec entrées ligne jack 6,35 mm, commutateur +4/-10 dB et réglage de balance.
• EQ 3 bandes sur les canaux 1 à 4 : Grave ±15 dB à 80 Hz (shelving), médium ±15 dB à 2,5 kHz (peaking), aigu ±15 dB à 12 kHz (shelving).
• Départ FX et retour dans le mix : Départ FX par canal, réglage FX to Main, voyant FX Sig/OL et sortie FX Send sur jack 6,35 mm TRS niveau ligne.
• Fader principal 60 mm : Fader de 60 mm pour les sorties Main L/R, avec indicateur de niveau à 2 colonnes de 4 LED (-20 à +18 dBu).
• Sorties control room et casque : Sorties control room L/R sur jacks 6,35 mm TRS et sortie casque jack stéréo, pilotées par un réglage CR/Phones commun.
• Entrée et sortie RCA Tape : Tape In pour une source de lecture, Tape Out pour l’enregistrement, commutateurs Tape to Main et Tape to CR/Phones.
• Format compact, châssis métallique : 297 x 244 x 53 mm pour 1,7 kg.

Description détaillée

Entrées et préamplis

4 canaux mono (1 à 4) avec entrée micro XLR symétrique et entrée ligne jack 6,35 mm TRS (symétrique) ou TS (asymétrique), plus 4 canaux stéréo (5/6, 7/8, 9/10, 11/12) avec entrées ligne jack 6,35 mm, pour 12 canaux. Gain micro : 0 à +50 dB ; gain ligne : -20 à +30 dB (unité à midi). Alimentation fantôme +48 V par interrupteur global. Impédance d’entrée micro : 3,8 kΩ ; autres entrées : 10 kΩ ou plus. Niveaux d’entrée maximaux : +19 dBu (micro XLR), +21 dBu (autres entrées).

Traitement

Filtre coupe-bas de 75 Hz (18 dB/octave, -3 dB à 75 Hz) sur les canaux 1 à 4. EQ 3 bandes sur les canaux 1 à 4 : grave ±15 dB à 80 Hz (shelving), médium ±15 dB à 2,5 kHz (peaking), aigu ±15 dB à 12 kHz (shelving). Commutateur +4/-10 dB sur les canaux stéréo. Chaque canal dispose d’un réglage de niveau (de zéro à +10 dB, unité au centre), d’un panoramique (canaux mono) ou d’une balance (canaux stéréo) et d’un indicateur d’écrêtage (OL).

Effets intégrés

Processeur d’effets à 12 presets : Small Stage, Small Room, Large Room, Warm Hall, Bright Hall, Classic Plate, Bright Plate, Vocal Plate, Chorus, Flanger, Slapback, Space Echo. Chaque canal possède un réglage FX (zéro, unité au centre, jusqu’à +15 dB) ; les canaux stéréo sont sommés en mono pour l’effet. Le réglage FX to Main (jusqu’à +15 dB) ramène l’effet dans le mix principal ; la sortie FX Send (jack 6,35 mm TRS niveau ligne) fournit une copie du signal d’effet, prélevée après les réglages de canal. Voyant FX Sig/OL : vert au-dessus de -20 dBu, rouge en cas de surcharge.

Sorties et monitoring

Sorties principales L/R sur jacks 6,35 mm TRS (symétriques ou asymétriques) pilotées par un fader de 60 mm. Sorties control room L/R sur jacks 6,35 mm TRS, sortie casque sur jack stéréo 6,35 mm TRS ; un seul réglage CR/Phones commande le niveau des deux. Entrée Tape In et sortie Tape Out RCA stéréo ; commutateurs Tape to Main et Tape to CR/Phones. Indicateur de niveau : 2 colonnes de 4 LED, de -20 dBu à +18 dBu (OL).

Performances audio

Bruit d’entrée équivalent (EIN) : -122 dBu (terminaison 150 Ω, gain maximal). THD+N : inférieur à 0,01 % (micro vers sortie principale, +4 dBu). Réponse en fréquence : 20 Hz à 30 kHz (+0/-1 dB). Bruit de sortie (20 Hz à 20 kHz, source 150 Ω) : -100 dBu (niveaux master et canaux à zéro), -90 dBu (master à l’unité, canaux à zéro), -85 dBu (master et un canal à l’unité). Diaphonie : -85 dB (entrées vers sorties, 1 kHz). CMRR supérieur à 70 dB. Niveau de sortie maximal : +21 dBu.

Construction, alimentation, dimensions et poids

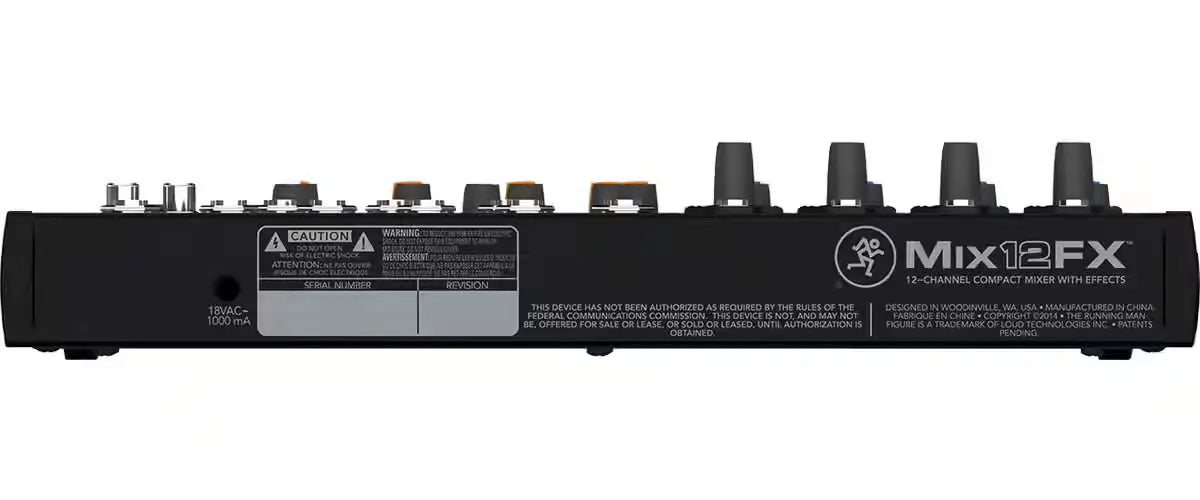

Châssis métallique. Alimentation par adaptateur secteur externe (entrée 230-240 V, 50/60 Hz pour la version européenne ; sortie 2 x 9 V alternatif, 500 mA) ; la console n’a pas d’interrupteur marche/arrêt et s’allume dès qu’elle est alimentée. Température de fonctionnement : 0 à 40 °C. Dimensions : 297 x 244 x 53 mm (largeur x profondeur x hauteur). Poids : 1,7 kg.
