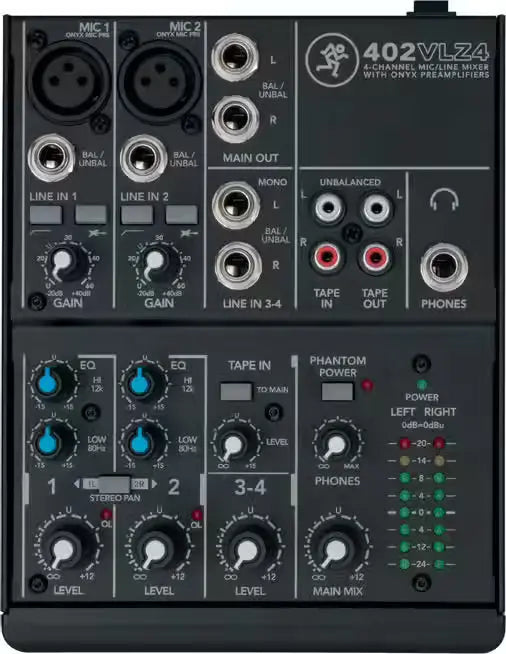

Une table de mixage de la taille d’un bloc-notes pour une ou deux sources. La 402VLZ4 embarque deux préamplis micro Onyx (plage de gain de 60 dB, bruit d’entrée équivalent de -128,5 dBu), des entrées instrument à haute impédance (1 MΩ) sur les canaux 1 et 2, une entrée de ligne stéréo sur les canaux 3 et 4 et un égaliseur 2 bandes. Les indicateurs de niveau stéréo comptent 8 segments par voie, et les commandes rotatives sont scellées. Le châssis en acier à finition poudrée mesure 147 x 186 x 41 mm pour 1,36 kg avec son alimentation externe ; trois trous non filetés sous le boîtier permettent de fixer un adaptateur de pied de micro en option.

Points forts

• 2 préamplis micro Onyx : Plage de gain micro de 0 à +60 dB, bruit d’entrée équivalent de -128,5 dBu et plage dynamique annoncée de 128,5 dB.
• Entrées instrument commutables : Sur les canaux 1 et 2, un commutateur fait passer l’entrée jack 6,35 mm en mode instrument (impédance de 1 MΩ) : pas de boîtier de direct nécessaire.
• Alimentation fantôme globale : Un interrupteur unique active l’alimentation fantôme (48 V) sur les deux entrées micro XLR pour les micros à condensateur.
• Filtre coupe-bas 100 Hz : Filtre de 18 dB/octave à 100 Hz sur les canaux micro pour éliminer les basses fréquences parasites.
• EQ 2 bandes : Grave ±15 dB à 80 Hz et aigu ±15 dB à 12 kHz, tous deux en shelving, sur les canaux 1 et 2.
• 4 entrées ligne à grande marge dynamique : Niveau d’entrée maximal de +22 dBu ; canaux 3 et 4 en entrées de ligne stéréo symétriques.
• Entrée et sortie RCA Tape : Tape In avec réglage de niveau et assignation au mix principal, Tape Out en copie du mix principal.
• Sortie casque avec réglage de niveau : Sortie jack stéréo 6,35 mm TRS (impédance de 60 Ω) et réglage de niveau dédié.
• Indicateurs de niveau stéréo à 8 segments : Deux colonnes de 8 LED affichant le niveau crête du mix principal.
• Réjection RF améliorée : Conçue par Mackie pour limiter les interférences radiofréquences, notamment en environnement broadcast.
• Châssis acier, commandes scellées : Boîtier en acier à finition poudrée et commandes rotatives scellées, résistantes à la poussière.

Description détaillée

Entrées et préamplis

2 canaux mono (1 et 2) avec entrée micro XLR symétrique (impédance de 2,55 kΩ) et entrée ligne/instrument jack 6,35 mm TRS ou TS ; gain micro de 0 à +60 dB ; commutateur instrument (impédance de 1 MΩ) ; alimentation fantôme par interrupteur unique pour les deux canaux ; filtre coupe-bas de 100 Hz (18 dB/octave). Canaux 3 et 4 : entrées de ligne stéréo symétriques ; utilisé seul, le canal 3 alimente les deux côtés du mix principal. Niveaux d’entrée maximaux : +21 dBu (micro), +24 dBu (Tape In), +22 dBu (autres entrées).

Traitement

EQ 2 bandes en shelving sur les canaux 1 et 2 : grave ±15 dB à 80 Hz, aigu ±15 dB à 12 kHz. Les canaux 3 et 4 n’ont ni égaliseur, ni gain, ni panoramique. Réglage de niveau de chaque canal : coupé à fond à gauche, unité au centre, jusqu’à +12 dB à fond à droite. Le commutateur Pan envoie le canal 1 à gauche et le canal 2 à droite. LED OL par canal.

Sorties et connectique

Sorties principales sur jacks 6,35 mm (TRS symétriques ou TS asymétriques), niveau de sortie maximal de +22 dBu. Entrées Tape In et sorties Tape Out en RCA asymétriques (impédance de Tape Out : 1 kΩ). Sortie casque sur jack stéréo 6,35 mm TRS avec réglage Phones Level (impédance de 60 Ω). Deux colonnes de 8 LED affichent le niveau crête après le réglage Main Mix.

Performances audio

Bruit d’entrée équivalent (EIN) : -128,5 dBu (terminaison 150 Ω, 20 Hz à 20 kHz). Rapport signal/bruit : 102 dB (référence +4 dBu). THD (1 kHz, gain de 35 dB) : inférieure à 0,005 % de 20 Hz à 80 kHz et inférieure à 0,003 % de 20 Hz à 20 kHz. Réponse en fréquence (micro vers sortie principale, gain unitaire) : +0/-1 dB de 20 Hz à 50 kHz. CMRR supérieur à 70 dB à 1 kHz. Bruit de sortie : -103 dBu (Main Mix et niveaux à zéro), -98 dBu (Main Mix à l’unité, niveaux à zéro), -92 dBu (Main Mix et niveaux à l’unité).

Construction, alimentation, dimensions et poids

Châssis en acier à finition poudrée, commandes rotatives scellées. Alimentation par adaptateur externe (entrée 100-240 V, 50/60 Hz ; sortie 12 V continu, 2000 mA), consommation de 8 W. Température de fonctionnement : 0 à 40 °C. Dimensions : 147 x 186 x 41 mm (largeur x profondeur x hauteur). Poids : 1,36 kg avec l’alimentation, 1,1 kg sans l’alimentation.
