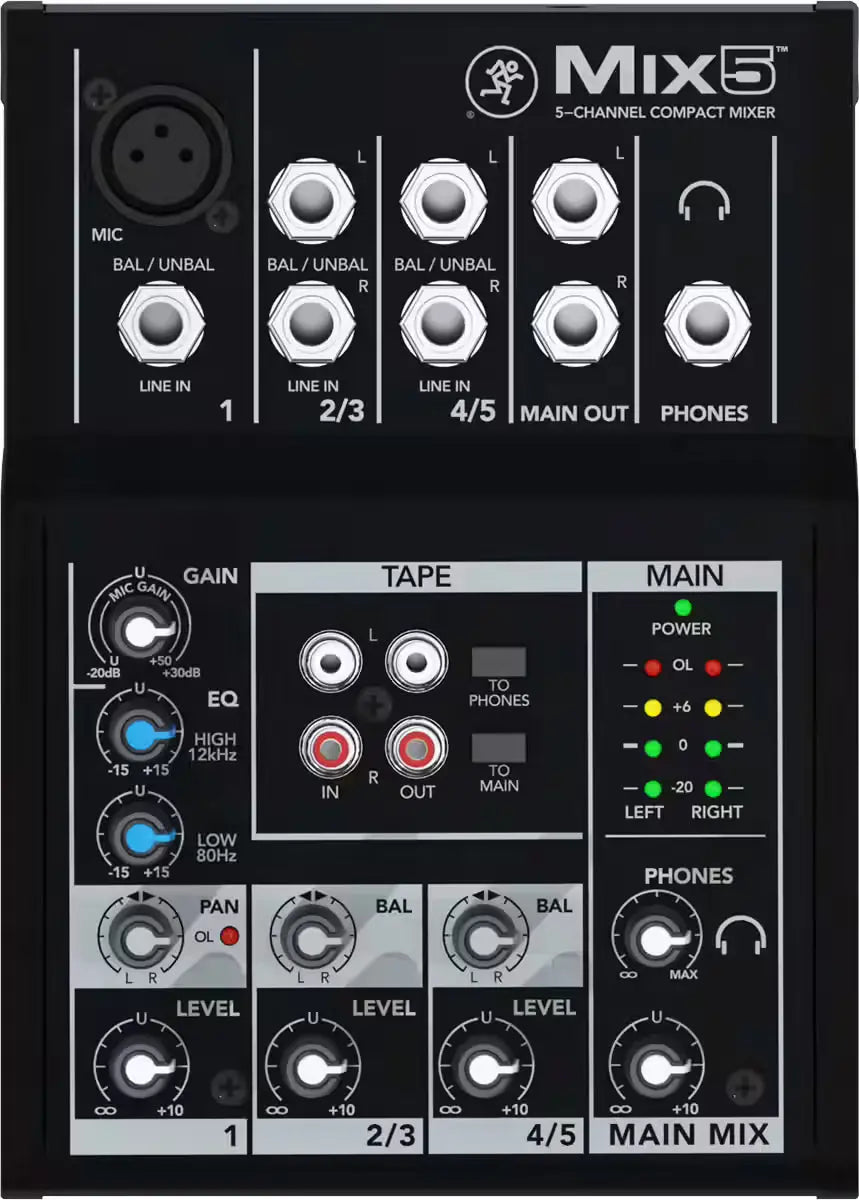

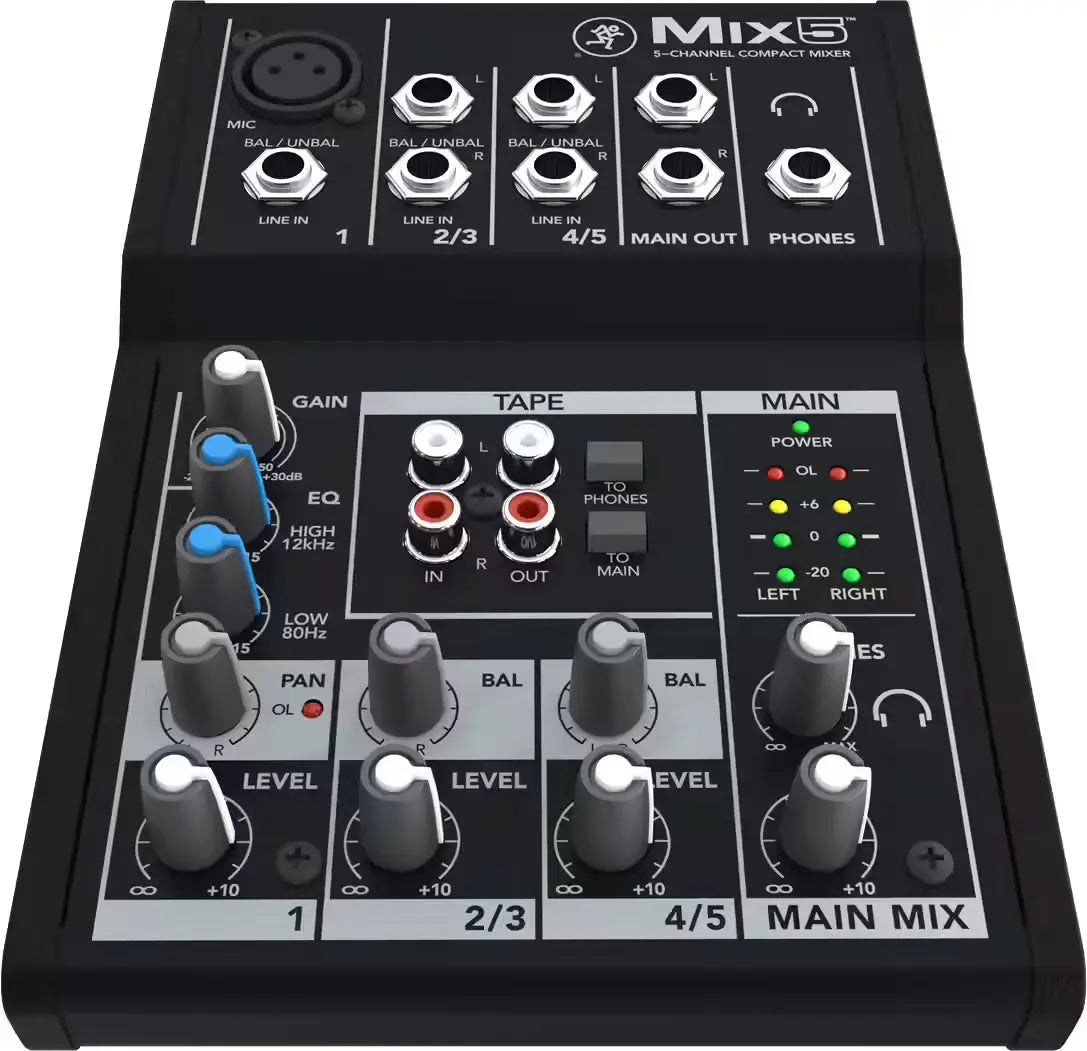

Une console de poche pour un petit nombre de sources. La Mix5 réunit 1 canal mono mic/ligne (XLR et jack 6,35 mm) avec égaliseur 2 bandes et 2 canaux stéréo ligne en jack 6,35 mm. L’entrée micro reçoit en permanence une alimentation fantôme de +15 V (sans interrupteur) et affiche un bruit d’entrée équivalent de -125 dBu. Une entrée et une sortie RCA Tape servent à la lecture d’une source externe ou à l’enregistrement, et la sortie casque dispose de son propre réglage de niveau. Le tout pèse 0,6 kg pour 140 x 196 x 43 mm.

Points forts

• 1 préampli mic/ligne : Canal 1 avec entrée micro XLR et entrée ligne jack 6,35 mm ; impédance d’entrée micro de 2 kΩ et niveau d’entrée maximal de +18 dBu.
• Alimentation fantôme +15 V permanente : L’entrée XLR est alimentée en +15 V en continu, sans interrupteur, pour les micros à condensateur compatibles avec cette tension.
• 2 canaux stéréo : Canaux 2/3 et 4/5 avec entrées ligne jack 6,35 mm, réglage de niveau, de balance et indicateur d’écrêtage (OL).
• EQ 2 bandes sur le canal 1 : Grave ±15 dB à 80 Hz et aigu ±15 dB à 12 kHz, tous deux en shelving.
• Entrée et sortie RCA Tape : Tape In pour une source de lecture (lecteur, ordinateur) et Tape Out pour l’enregistrement, en RCA stéréo.
• Sortie casque avec niveau séparé : Sortie casque sur jack stéréo 6,35 mm, avec un réglage de niveau indépendant du mix principal.
• Sorties principales L/R : Deux sorties sur jacks 6,35 mm TRS (symétriques ou asymétriques), niveau de sortie maximal de +21 dBu.
• Faible bruit et large bande passante : EIN de -125 dBu, THD+N inférieur à 0,01 % et réponse en fréquence de 20 Hz à 30 kHz (+0/-1 dB).
• Format ultra-compact, châssis métallique : 140 x 196 x 43 mm pour 0,6 kg, avec un adaptateur secteur externe.

Description détaillée

Entrées et préampli

1 canal mono (canal 1) avec entrée micro XLR symétrique et entrée ligne jack 6,35 mm TRS (symétrique) ou TS (asymétrique), plus 2 canaux stéréo (2/3 et 4/5) avec entrées ligne jack 6,35 mm, pour 5 canaux. Gain ligne : -20 à +30 dB (unité à midi). Alimentation fantôme +15 V permanente sur l’entrée XLR. Impédance d’entrée micro : 2 kΩ ; autres entrées : 10 kΩ ou plus. Niveaux d’entrée maximaux : +18 dBu (micro XLR), +21 dBu (autres entrées).

Traitement

EQ 2 bandes de type shelving sur le canal 1 : grave ±15 dB à 80 Hz, aigu ±15 dB à 12 kHz. Les canaux stéréo n’ont pas d’égaliseur. Chaque canal dispose d’un réglage de niveau (de zéro à +10 dB, unité au centre), d’un panoramique (canal mono) ou d’une balance (canaux stéréo) et d’un indicateur d’écrêtage (OL).

Entrées/sorties dédiées

Entrée Tape In et sortie Tape Out RCA stéréo asymétriques, dédiées à la lecture ou à l’enregistrement d’une source externe. Sorties principales gauche/droite sur jacks 6,35 mm TRS. Sortie casque sur jack stéréo 6,35 mm avec réglage de niveau séparé. Indicateur de niveau LED à 4 segments.

Performances audio

Bruit d’entrée équivalent (EIN) : -125 dBu (terminaison 150 Ω, gain maximal). THD+N : inférieur à 0,01 % (micro vers sortie principale, +4 dBu). Réponse en fréquence : 20 Hz à 30 kHz (+0/-1 dB). Bruit de sortie (20 Hz à 20 kHz, source 150 Ω) : -100 dBu (niveaux master et canaux à zéro), -90 dBu (master à l’unité, canaux à zéro), -85 dBu (master et un canal à l’unité). Diaphonie : -85 dB (entrées vers sorties, 1 kHz). CMRR supérieur à 70 dB. Niveau de sortie maximal : +21 dBu.

Construction, alimentation, dimensions et poids

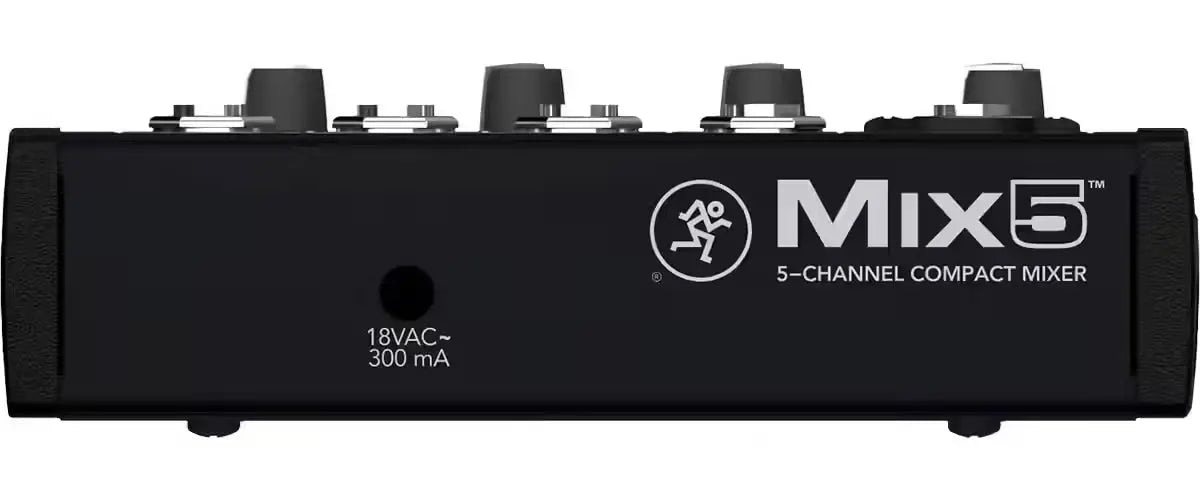

Châssis métallique compact. Alimentation par adaptateur secteur externe (entrée 230-240 V, 50/60 Hz pour la version européenne ; sortie 2 x 9 V alternatif, 300 mA) ; la console n’a pas d’interrupteur marche/arrêt et s’allume dès qu’elle est alimentée. Température de fonctionnement : 0 à 40 °C. Dimensions : 140 x 196 x 43 mm (largeur x profondeur x hauteur). Poids : 0,6 kg.
