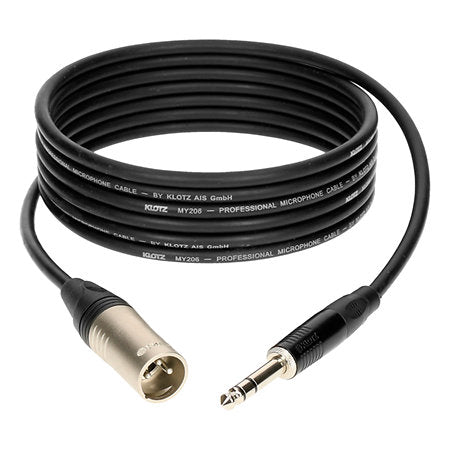

Un câble pour relier une sortie jack symétrique à une entrée XLR. Le Klotz M1MS1K associe une fiche XLR 3 broches mâle à un jack 6,35 mm mâle TRS (3 pôles, droit), tous deux fabriqués par Klotz avec des contacts argentés. Le câble MY206 réunit 2 conducteurs de 0,22 mm² (AWG 24), un blindage en spirale de cuivre nu et une gaine PVC noire de 6,15 mm de diamètre ; sa capacité n’est que de 60 pF/m. Klotz destine la série M1 à la scène, au studio et à la salle de répétition. Ce modèle est proposé en 1, 2, 3, 5, 7,5 et 10 m.

Points forts

• XLR 3 broches mâle : connecteur Klotz à corps métallique nickelé, corps et capuchon noirs, avec 3 contacts argentés.
• Jack 6,35 mm TRS : fiche Klotz droite à 3 pôles (pointe, anneau, manchon) pour une liaison symétrique, corps noir et contacts argentés.
• Câble MY206 : 2 conducteurs de 0,22 mm² (AWG 24) en cuivre nu, construction 28 × 0,10 mm, isolés en polyéthylène.
• Faible capacité : 60 pF/m entre conducteurs, soit 600 pF sur 10 m, et 110 pF/m entre conducteur et blindage.
• Blindage en spirale : blindage de cuivre nu associé à des fils de coton torsadés avec les conducteurs pour stabiliser la capacité.
• Gaine PVC mate : noire, de Ø 6,15 mm, pour un poids de 0,04 kg/m et un fonctionnement de −25 °C à +70 °C.
• Rayons de courbure : 5 × Ø à l’installation (environ 31 mm) et 10 × Ø en usage mobile (environ 62 mm).
• Six longueurs : 1, 2, 3, 5, 7,5 et 10 m, du M1MS1K0100 au M1MS1K1000.

Description détaillée

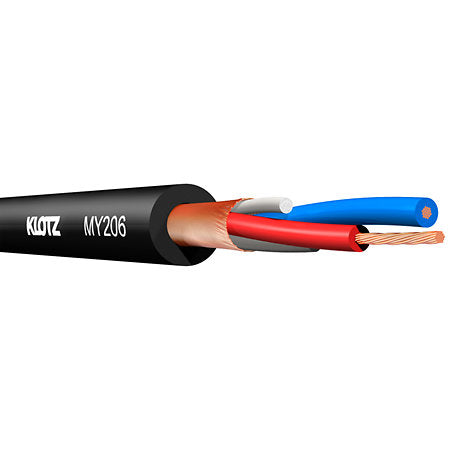

Construction du câble MY206

Le câble MY206 de la série M1 réunit 2 conducteurs en cuivre nu de 0,22 mm² (AWG 24), de construction 28 × 0,10 mm, isolés en polyéthylène (PE) et accompagnés de fils de coton torsadés qui stabilisent la capacité. Le blindage en spirale est en cuivre nu. La gaine en PVC mat noir mesure 6,15 mm de diamètre pour un poids de 0,04 kg/m.

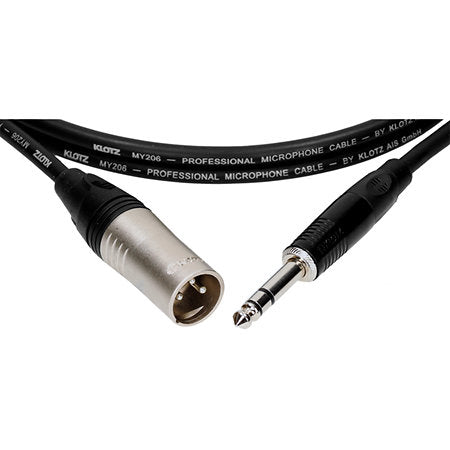

Connectique XLR mâle et jack TRS

Côté XLR, la fiche 3 broches mâle de Klotz a un corps métallique nickelé, un corps et un capuchon noirs et des contacts argentés. Côté jack, la fiche 6,35 mm à 3 pôles (TRS) est droite, à corps noir et contacts argentés, également fabriquée par Klotz. La liaison est symétrique.

Performances électriques et mécaniques

La capacité entre conducteurs est de 60 pF/m (18 pF/ft) et celle entre conducteur et blindage de 110 pF/m. La résistance du conducteur est inférieure à 85 Ω/km et la résistance d’isolement supérieure à 10 GΩ·km. Le câble fonctionne de −25 °C à +70 °C, avec un rayon de courbure minimal de 5 × Ø à l’installation et de 10 × Ø en usage mobile. Il est conforme à la directive RoHS 2011/65/UE, au marquage CE (directive basse tension 2006/95/CE) et résiste à la flamme selon CEI 60332-1-2.

Gamme et utilisation

Le M1MS1K est proposé en 1, 2, 3, 5, 7,5 et 10 m (références M1MS1K0100 à M1MS1K1000). Klotz présente la série M1 comme une gamme intermédiaire pour la scène, le studio et la salle de répétition, avec des torons qui résistent à la torsion et limitent les bruits parasites. Il est garanti 3 ans.
