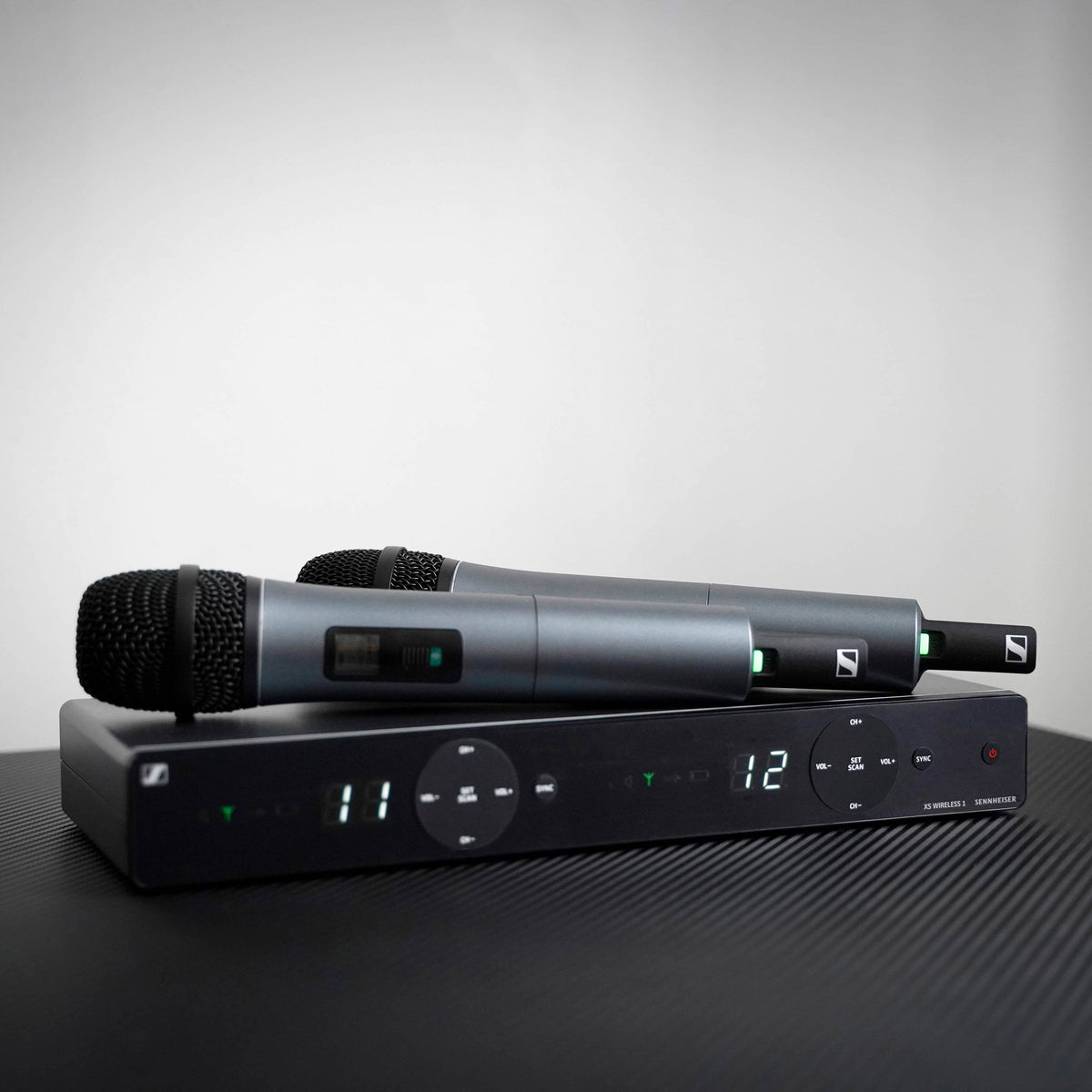

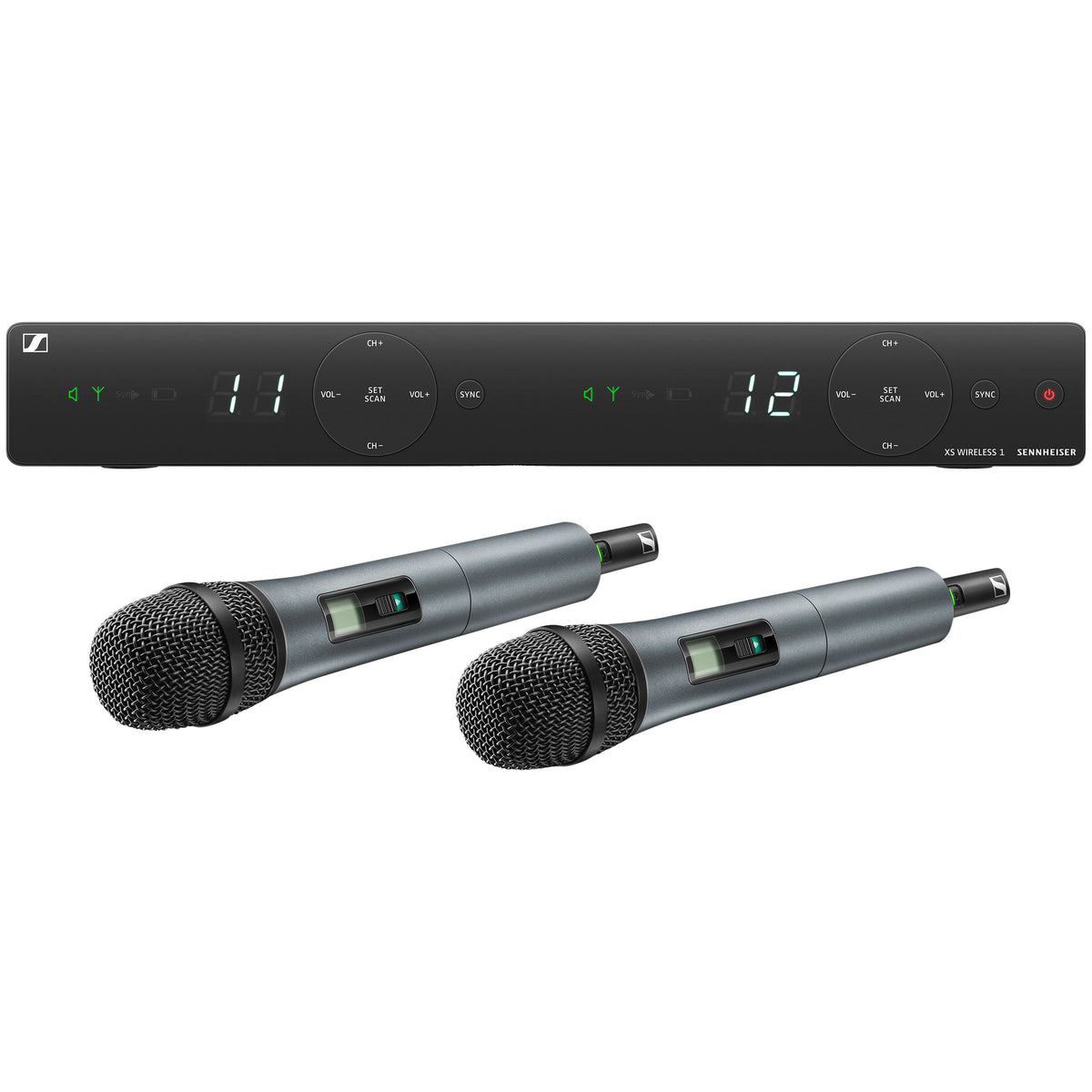

Deux micros main, un seul récepteur. Le Sennheiser XSW 1-825 Dual réunit un récepteur à 2 canaux EM-XSW 1 Dual, deux émetteurs main SKM 825-XSW à capsule evolution e 825, deux pinces micro MZQ 1 et un bloc d’alimentation NT 12-5 CW. Il fonctionne en bande E, de 821 à 832 MHz et de 863 à 865 MHz, en FM large bande, avec 8 banques de fréquences préréglées et jusqu’à 10 canaux compatibles. Chaque émetteur, alimenté par 2 piles AA, émet à 10 mW pour environ 10 h d’autonomie. Le récepteur, les deux émetteurs et le bloc d’alimentation totalisent 1 165 g.

Points forts

• Deux émetteurs main SKM 825-XSW : chaque micro de 245 g (environ 260 mm de long pour 50 mm de diamètre) embarque une capsule evolution e 825 dynamique cardioïde, réponse audio de 80 à 14 000 Hz.
• Récepteur double EM-XSW 1 Dual : 2 canaux à diversité par commutation d’antenne dans un seul boîtier ABS de 320 × 42 × 127 mm pour 610 g, avec antennes internes.

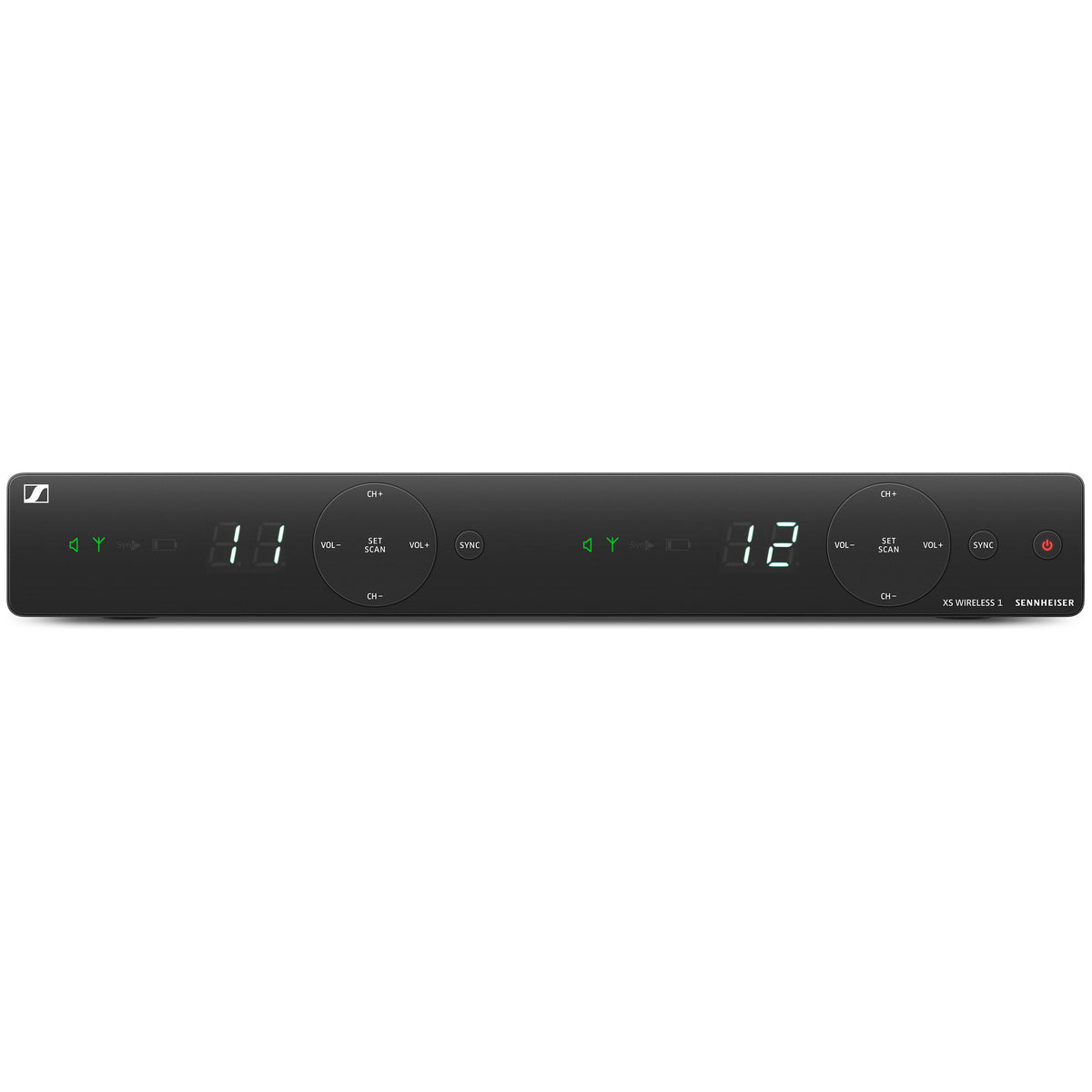

• Interface dupliquée par canal : chaque canal a ses propres connecteurs, réglages et affichages, avec écran d’état et boutons CH, SET/SCAN, VOL et SYNC.
• Bande E et 8 banques : plages de 821 à 832 MHz et de 863 à 865 MHz, 8 banques préréglées en usine de jusqu’à 10 canaux compatibles ; seules les fréquences d’une même banque sont exemptes d’intermodulation.
• Sorties XLR et jack par canal : sortie XLR symétrique jusqu’à +12 dBu et sortie jack 6,35 mm asymétrique jusqu’à +6 dBu pour chaque canal, avec commutateur Line/Mic de 20 dB.
• Alimentation 12 V DC, 500 mA : le récepteur double demande 500 mA nominal ; le bloc NT 12-5 CW fourni délivre jusqu’à 500 mA (100 – 240 V~, câble d’environ 1,83 m).
• 4 piles AA livrées : 2 piles AA de 1,5 V par émetteur pour environ 10 h d’autonomie chacun ; une LED rouge clignotante signale une batterie faible.
• Deux pinces micro MZQ 1 : une pince par émetteur main, fournies avec le set dont le poids pesé atteint 1 165 g.

Description détaillée

Deux émetteurs main SKM 825-XSW

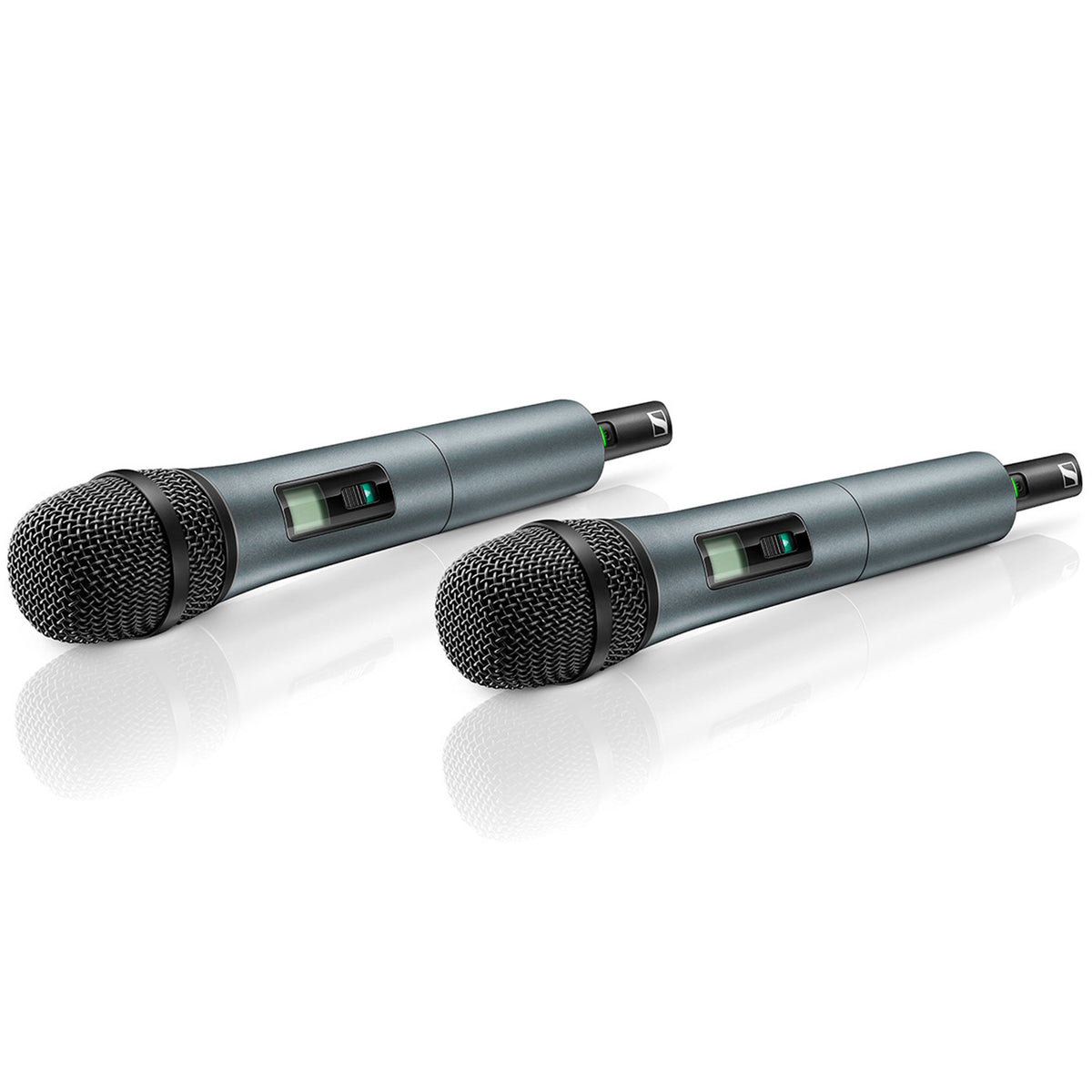

Le Sennheiser XSW 1-825 Dual livre deux émetteurs main SKM 825-XSW. Chacun mesure environ 260 mm de long pour 50 mm de diamètre et pèse 245 g ; son boîtier ABS contient 2 piles AA et une capsule evolution e 825 dynamique à directivité cardioïde (sensibilité de 1,5 mV/Pa, réponse audio de 80 à 14 000 Hz). Le module micro se dévisse, la LED du bouton ON/OFF indique la liaison, la touche SYNC lance la synchronisation et un commutateur Mute coupe le son. Le set comprend une pince micro MZQ 1 par émetteur.

Récepteur double EM-XSW 1 Dual et connectique

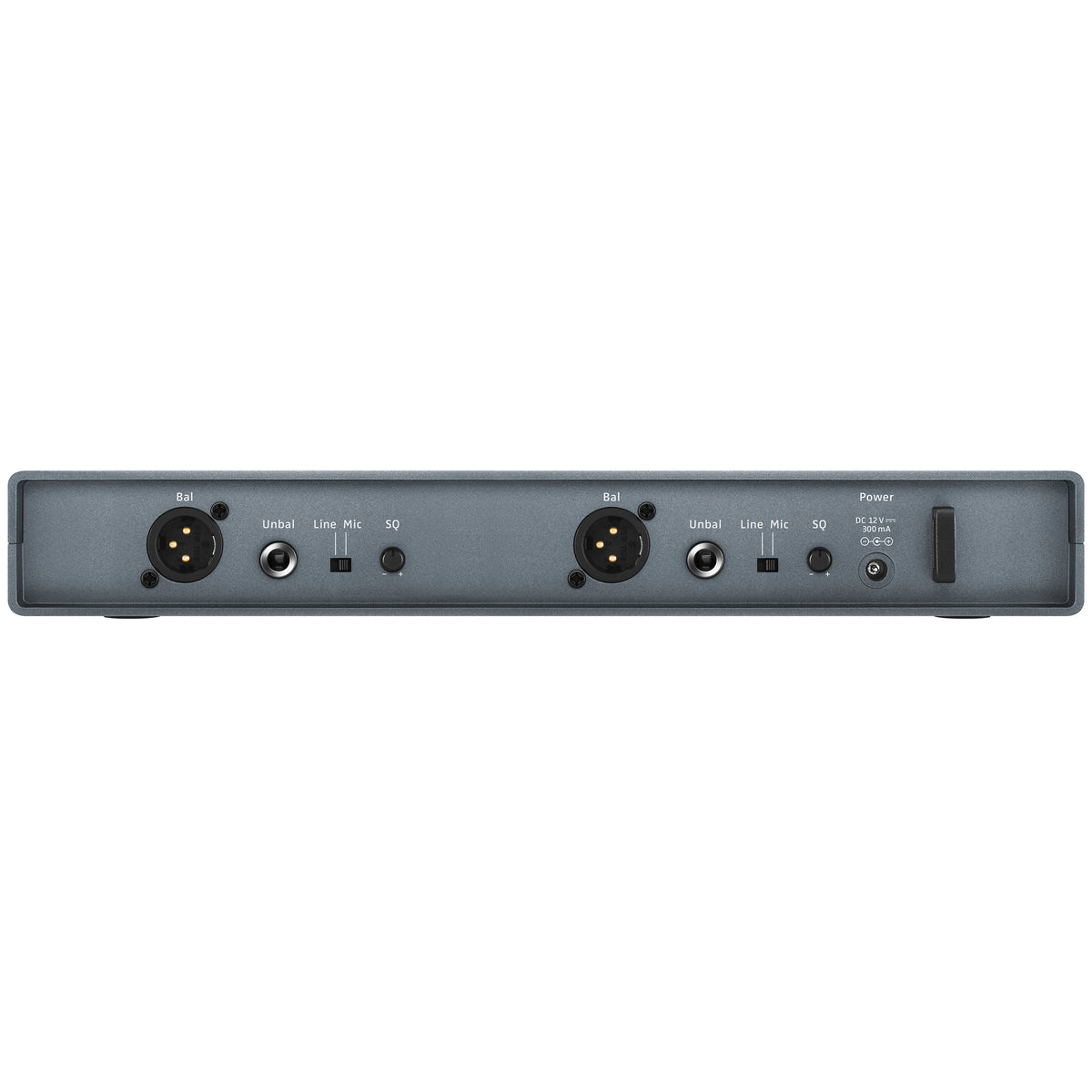

L’EM-XSW 1 Dual loge deux récepteurs à diversité par commutation d’antenne (antennes internes, double superhétérodyne) dans un boîtier ABS de 320 × 42 × 127 mm pour 610 g. Chaque canal reprend l’interface de l’EM-XSW 1 avec ses propres connecteurs, réglages et affichages : sortie XLR symétrique (+12 dBu max.), sortie jack 6,35 mm asymétrique (+6 dBu max.), commutateur Line/Mic de 20 dB, squelch réglable de 3 à 28 dBµV et niveau de sortie sur 45 dB. La sensibilité HF est inférieure à 3 µV pour 52 dB(A) de rapport signal/bruit.

Fréquences, canaux compatibles et synchronisation

Le système fonctionne en bande E, de 821 à 832 MHz et de 863 à 865 MHz, en FM large bande. Les fréquences sont réparties en 8 banques de jusqu’à 10 canaux préréglés en usine (80 fréquences), seules celles d’une même banque étant sans intermodulation. Chaque SKM 825-XSW émet à 10 mW et se synchronise avec son canal du récepteur par une liaison de 2,4 GHz (MSK, inférieure à 3 mW) active uniquement pendant la synchronisation. L’usage des fréquences est soumis à la réglementation nationale, à vérifier avant l’installation.

Alimentation, construction et contenu

Chaque émetteur fonctionne sur 2 piles AA de 1,5 V (4 piles livrées) pour environ 10 h. Le récepteur double demande 12 V DC et 500 mA nominal ; le bloc NT 12-5 CW fourni (100 – 240 V~, sortie jusqu’à 500 mA, câble d’environ 1,83 m, 65 g sans adaptateur) l’alimente. La température de fonctionnement va de 0 °C à +40 °C. Le contenu comprend : 1 récepteur EM-XSW 1 Dual, 2 émetteurs main SKM 825-XSW, 2 pinces micro MZQ 1, 1 bloc d’alimentation NT 12-5 CW avec adaptateurs nationaux et 4 piles AA. Récepteur, deux émetteurs et bloc secteur totalisent 1 165 g.
