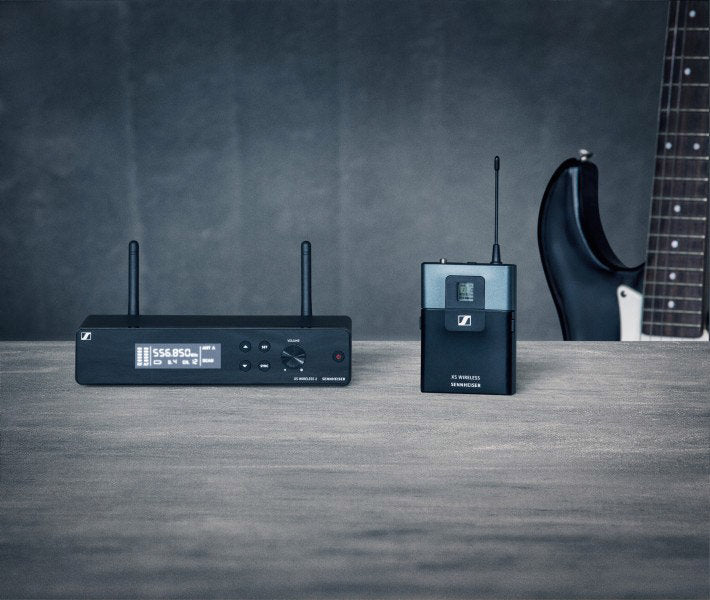

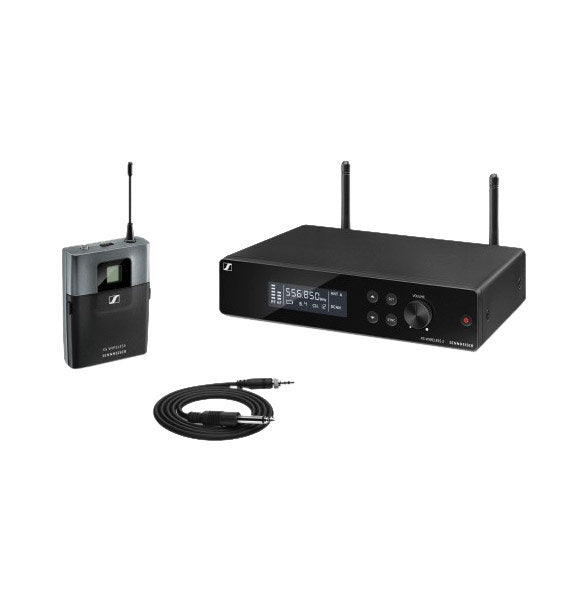

Le système sans fil guitare et basse avec récepteur True Diversity. Le Sennheiser XSW 2-CI1 comprend un récepteur EM-XSW 2 en boîtier métal, un émetteur de poche SK-XSW, un câble instrument CI 1, un kit de montage rack 19 pouces GA 1-XSW 2 et un bloc d’alimentation NT 12-5 CW. Côté radio, le système opère en bande A, de 548 à 572 MHz, en FM large bande, avec 8 banques de jusqu’à 12 canaux préréglés et un pas de réglage de 25 kHz. Alimenté par 2 piles AA, l’émetteur de poche émet à 10 mW pendant environ 10 h. Récepteur, émetteur de poche, bloc secteur et câble totalisent 894 g.

Points forts

• Câble instrument CI 1 : jack 6,35 mm côté guitare ou basse, jack 3,5 mm verrouillable côté émetteur de poche, poids de 54 g.
• Position d’entrée Line : l’entrée du SK-XSW passe en Line pour un instrument ou une source ligne, avec une réponse audio de 50 à 16 000 Hz et jusqu’à typiquement 2,6 V eff. à −30 dB de gain.
• Émetteur de poche SK-XSW : environ 71 × 96 × 28 mm pour 95 g, boîtier ABS avec bouton ON/OFF, touche SYNC, commutateur Mute et sensibilité de 0 à −30 dB par pas de 10 dB.
• Récepteur EM-XSW 2 : boîtier métal de 200 × 42 × 127 mm pour 680 g, True Diversity, 2 entrées antenne BNC, sorties XLR-3 (+12 dBu max.) et jack 6,35 mm (+6 dBu max.).
• Écran LCD pour l’accord manuel : niveau RF, niveau audio de l’émetteur, fréquence, ANT A / ANT B, canal, banque et batterie de l’émetteur de poche.
• Bande A et 96 fréquences : plage de 548 à 572 MHz, 8 banques préréglées en usine de jusqu’à 12 canaux compatibles, réglage par pas de 25 kHz, fonctions SCAN et TUNE dans le menu.
• Kit rack GA 1-XSW 2 inclus : montage en rack 19 pouces d’un ou de deux récepteurs EM-XSW 2 côte à côte ; le kit GA 2-XSW 2, non fourni, déporte les antennes en façade.
• Autonomie d’environ 10 h : 2 piles AA de 1,5 V fournies ; la synchronisation emploie 2,4 GHz (Low Power OQPSK, inférieure à 3 mW).

Description détaillée

Câble instrument CI 1 et émetteur de poche SK-XSW

Le Sennheiser XSW 2-CI1 est destiné aux guitaristes et aux bassistes : l’émetteur de poche SK-XSW (environ 71 × 96 × 28 mm, 95 g, boîtier ABS) reçoit le câble instrument CI 1 sur son entrée jack 3,5 mm femelle verrouillable. Le CI 1 pèse 54 g : son jack 6,35 mm se branche côté instrument, son jack 3,5 mm verrouillable côté émetteur. L’entrée passe en position Line, avec une réponse audio de 50 à 16 000 Hz et une tension d’entrée maximale typique de 2,6 V eff. à −30 dB de gain. Le SK-XSW compte un bouton ON/OFF, une touche SYNC, un commutateur Mute, un commutateur de sensibilité de 0 à −30 dB par pas de 10 dB, un afficheur et une LED d’état.

Récepteur EM-XSW 2 et connectique

L’EM-XSW 2 est un récepteur True Diversity à double superhétérodyne, en boîtier métal de 200 × 42 × 127 mm pesant 680 g. Ses 2 entrées BNC accueillent les antennes tige fournies, et ses sorties sont un XLR-3 symétrique (+12 dBu max.) et un jack 6,35 mm asymétrique (+6 dBu max.), avec commutateur Line/Mic de 20 dB, bouton SQ de squelch (3 à 28 dBµV) et réglage audio de 40 dB. La face avant réunit l’écran LCD (niveau RF, niveau audio de l’émetteur, fréquence, ANT A / ANT B, menu, Sync, canal, banque, batterie de l’émetteur), les boutons UP/DOWN, SET et SYNC, le bouton rotatif VOLUME et le bouton ON/OFF, qui sert aussi à annuler.

Fréquences, rack et synchronisation

Ce système opère en bande A, de 548 à 572 MHz, en FM large bande, avec une largeur de bande de commutation allant jusqu’à 24 MHz. Il compte 8 banques de jusqu’à 12 canaux préréglés en usine (96 fréquences) ; la fréquence se règle par pas de 25 kHz avec SCAN et TUNE dans le menu. L’émetteur de poche délivre 10 mW et se synchronise par 2,4 GHz (Low Power OQPSK, inférieure à 3 mW) uniquement pendant l’opération. Le kit GA 1-XSW 2 permet le montage en rack 19 pouces, avec 2 récepteurs côte à côte possibles. L’usage des fréquences est soumis à la réglementation nationale, à vérifier avant l’installation.

Alimentation, autonomie et contenu

L’émetteur de poche utilise 2 piles AA de 1,5 V, fournies, pour environ 10 h. Le récepteur s’alimente en 12 V DC (300 mA nominal) avec le bloc NT 12-5 CW (100 – 240 V~, 50 ou 60 Hz, câble d’environ 1,83 m, 65 g sans adaptateur). La température de fonctionnement va de 0 °C à +40 °C. La livraison comprend : 1 récepteur EM-XSW 2, 1 émetteur de poche SK-XSW, 1 câble instrument CI 1, 1 kit de montage rack GA 1-XSW 2, 1 bloc d’alimentation NT 12-5 CW avec adaptateurs nationaux et 2 piles AA, soit 894 g pour le récepteur, l’émetteur de poche, le câble et le bloc secteur.
