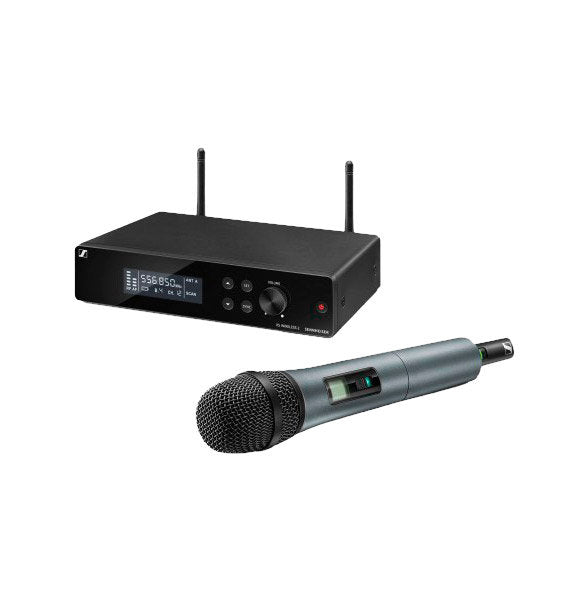

Le micro main à condensateur supercardioïde, avec récepteur True Diversity. Le Sennheiser XSW 2-865 réunit un récepteur EM-XSW 2 en boîtier métal, un émetteur main SKM 865-XSW à capsule evolution e 865, une pince micro MZQ 1, un kit de montage rack GA 1-XSW 2 et un bloc d’alimentation NT 12-5 CW. La fréquence se règle par pas de 25 kHz en bande B, de 614 à 638 MHz (FM large bande), avec 8 banques de jusqu’à 12 canaux préréglés. L’émetteur délivre 10 mW et dure environ 10 h sur 2 piles AA. Récepteur, émetteur et bloc secteur totalisent 990 g.

Points forts

• Capsule evolution e 865 : à condensateur pré-polarisé, directivité supercardioïde, sensibilité d’entrée de 1,8 mV/Pa et réponse audio de 80 à 16 000 Hz.
• Émetteur main SKM 865-XSW : boîtier ABS d’environ 260 mm de long pour 50 mm de diamètre, 245 g, avec bouton ON/OFF à LED, touche SYNC, commutateur Mute et tête de micro dévissable.
• Récepteur EM-XSW 2 : boîtier métal de 200 × 42 × 127 mm pour 680 g, True Diversity, sensibilité HF inférieure à 3 µV et squelch de 3 à 28 dBµV.
• Antennes tige sur embases BNC : 2 entrées BNC avec antennes orientables légèrement à gauche et à droite ; l’écran affiche ANT A / ANT B pour la diversité d’antenne.
• Bande B et 96 fréquences : plage de 614 à 638 MHz, 8 banques préréglées en usine de jusqu’à 12 canaux compatibles, soit 96 fréquences, réglables par pas de 25 kHz.
• Écran LCD et commandes : niveau RF, niveau audio de l’émetteur, fréquence, canal, banque et batterie de l’émetteur ; boutons UP/DOWN, SET, SYNC, ON/OFF et bouton rotatif VOLUME.
• Kit rack GA 1-XSW 2 inclus : montage en rack 19 pouces d’un ou de deux récepteurs EM-XSW 2 côte à côte, avec déport des antennes en façade possible grâce au kit GA 2-XSW 2 (non fourni).
• Sorties XLR et jack 6,35 mm : XLR-3 symétrique jusqu’à +12 dBu, jack 6,35 mm asymétrique jusqu’à +6 dBu, réglage audio de 40 dB et commutateur Line/Mic de 20 dB.

Description détaillée

Émetteur main et capsule e 865

Le SKM 865-XSW est l’émetteur main du Sennheiser XSW 2-865. D’environ 260 mm de long pour 50 mm de diamètre, il pèse environ 245 g. Sa capsule evolution e 865 est à condensateur pré-polarisé, de directivité supercardioïde, avec une sensibilité d’entrée de 1,8 mV/Pa et une réponse audio de 80 à 16 000 Hz. Son boîtier ABS contient 2 piles AA ; le module micro se dévisse, la LED du bouton ON/OFF signale l’état de la liaison, la touche SYNC lance la synchronisation et le commutateur Mute coupe le son. Une pince micro MZQ 1 est livrée avec le set.

Récepteur EM-XSW 2 et connectique

L’EM-XSW 2 est un récepteur True Diversity à double superhétérodyne, en boîtier métal de 200 × 42 × 127 mm pour 680 g. Il reçoit deux antennes tige sur ses entrées BNC et propose une sortie XLR-3 symétrique (+12 dBu max.), une sortie jack 6,35 mm asymétrique (+6 dBu max.), un commutateur Line/Mic de 20 dB, un bouton SQ de squelch (3 à 28 dBµV) et un réglage audio de 40 dB. À l’avant, l’écran LCD affiche le niveau RF, le niveau audio de l’émetteur, la fréquence, ANT A / ANT B, le menu, la synchronisation, le canal, la banque et la batterie de l’émetteur ; les boutons UP/DOWN, SET, SYNC, ON/OFF et le bouton rotatif VOLUME commandent le tout.

Fréquences, banques et synchronisation

La partie radio fonctionne en bande B, de 614 à 638 MHz, en FM large bande, avec une largeur de bande de commutation allant jusqu’à 24 MHz. Les 8 banques comptent jusqu’à 12 canaux préréglés en usine (96 fréquences) et la fréquence se règle par pas de 25 kHz, avec la fonction SCAN et le réglage TUNE du menu. L’émetteur délivre 10 mW ; la synchronisation utilise 2,4 GHz (Low Power OQPSK, inférieure à 3 mW) uniquement pendant l’opération. L’usage des fréquences est soumis à la réglementation nationale, à vérifier avant l’installation.

Alimentation, autonomie et contenu

L’émetteur est alimenté par 2 piles AA de 1,5 V, fournies, pour environ 10 h d’autonomie. Le récepteur utilise 12 V DC (300 mA nominal), issus du bloc NT 12-5 CW (100 – 240 V~, 50 ou 60 Hz, câble d’environ 1,83 m, 65 g sans adaptateur). La température de fonctionnement va de 0 °C à +40 °C. La livraison comprend : 1 récepteur EM-XSW 2, 1 émetteur main SKM 865-XSW, 1 pince micro MZQ 1, 1 kit de montage rack GA 1-XSW 2, 1 bloc d’alimentation NT 12-5 CW avec adaptateurs nationaux et 2 piles AA, soit 990 g pour le récepteur, l’émetteur et le bloc secteur.
