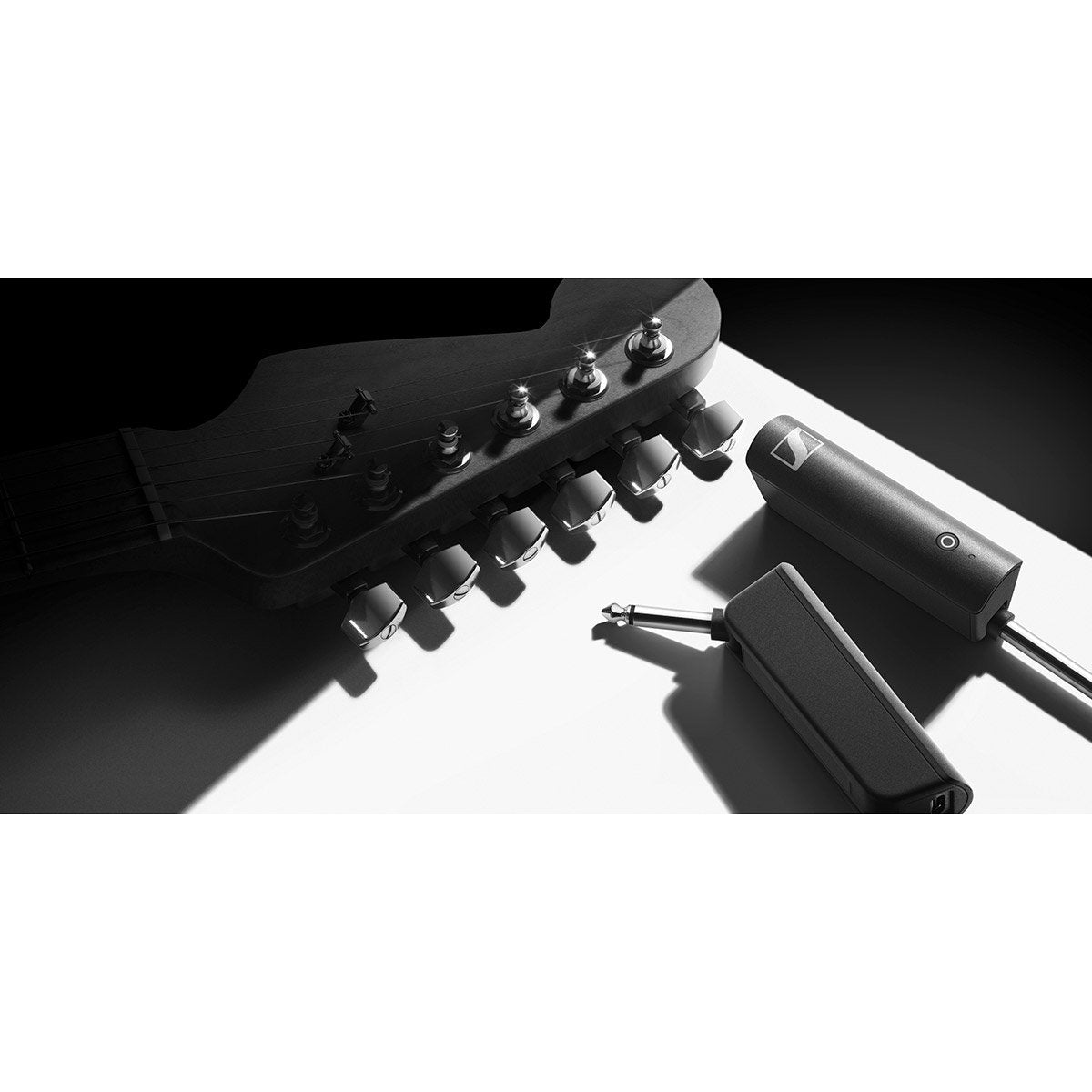

Un instrument sans câble, de la prise jack à l’ampli. Le Sennheiser XSW-D Instrument Base Set relie un émetteur jack 6,35 mm (TX 63) à un récepteur jack 6,35 mm (RX 63), d’environ 77 g chacun. L’émetteur se branche sur la sortie jack de l’instrument ou sur le câble prolongateur 6,3 mm fourni, le récepteur sur l’entrée de l’ampli. La liaison numérique 2,4 GHz (aptX Live, 2 400 à 2 483,5 MHz) couvre une réponse en fréquence de 10 Hz à 18 000 Hz, avec une latence audio inférieure à 4 ms et une portée de 75 m dans des conditions optimales. Les deux unités pèsent environ 154 g, câbles et pince de ceinture non comptés.

Points forts

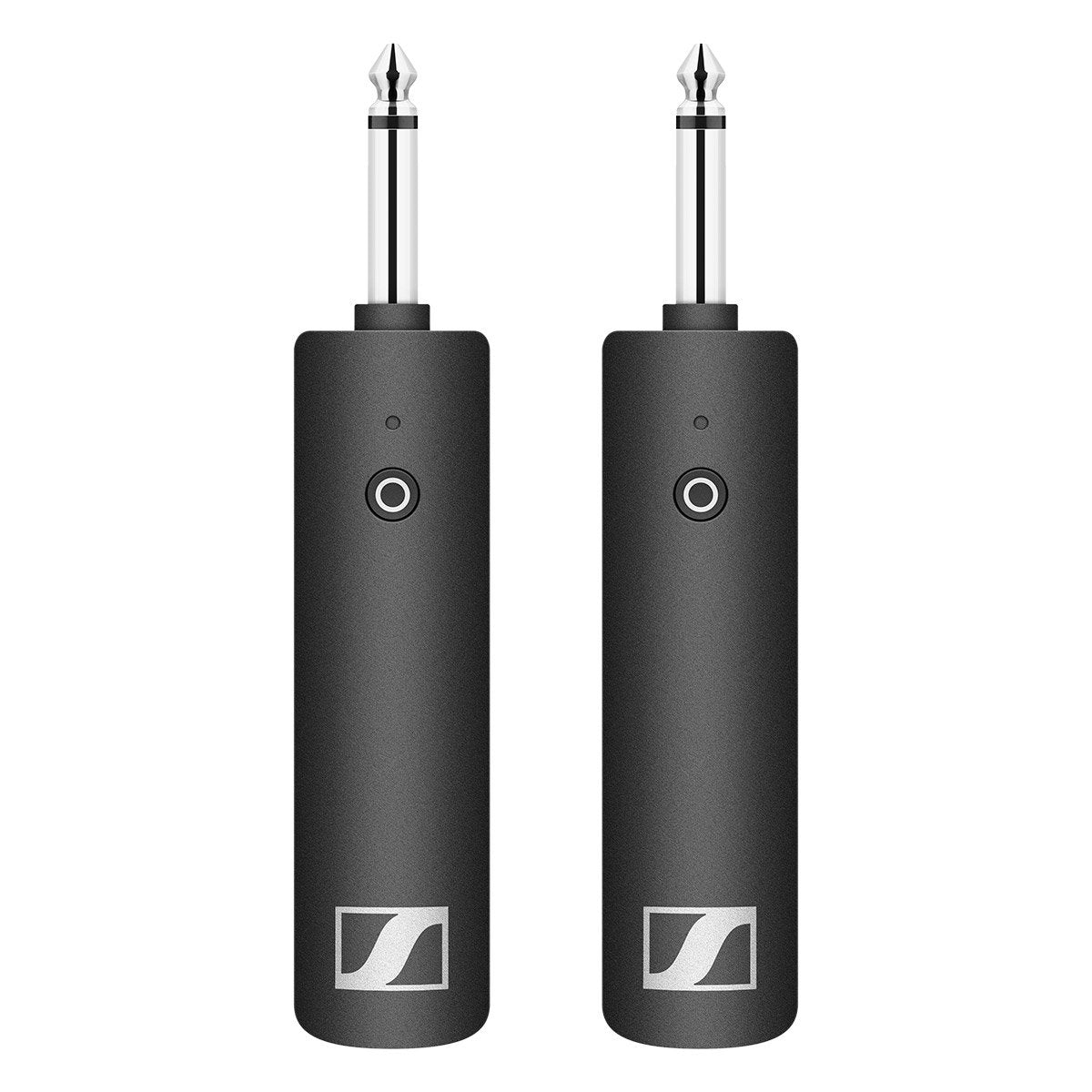

• Émetteur TX 63 jack 6,35 mm : se branche sur la sortie jack de l’instrument ; boîtier d’environ 122 × 24 × 28 mm pour environ 77 g.
• Récepteur RX 63 jack 6,35 mm : se branche sur l’entrée jack 6,3 mm d’un ampli ; même boîtier d’environ 122 × 24 × 28 mm pour environ 77 g.
• Câble prolongateur CI 63 : câble prolongateur d’entrée jack 6,3 mm fourni pour relier l’instrument à l’émetteur ; l’émetteur se branche aussi directement sur la sortie jack.

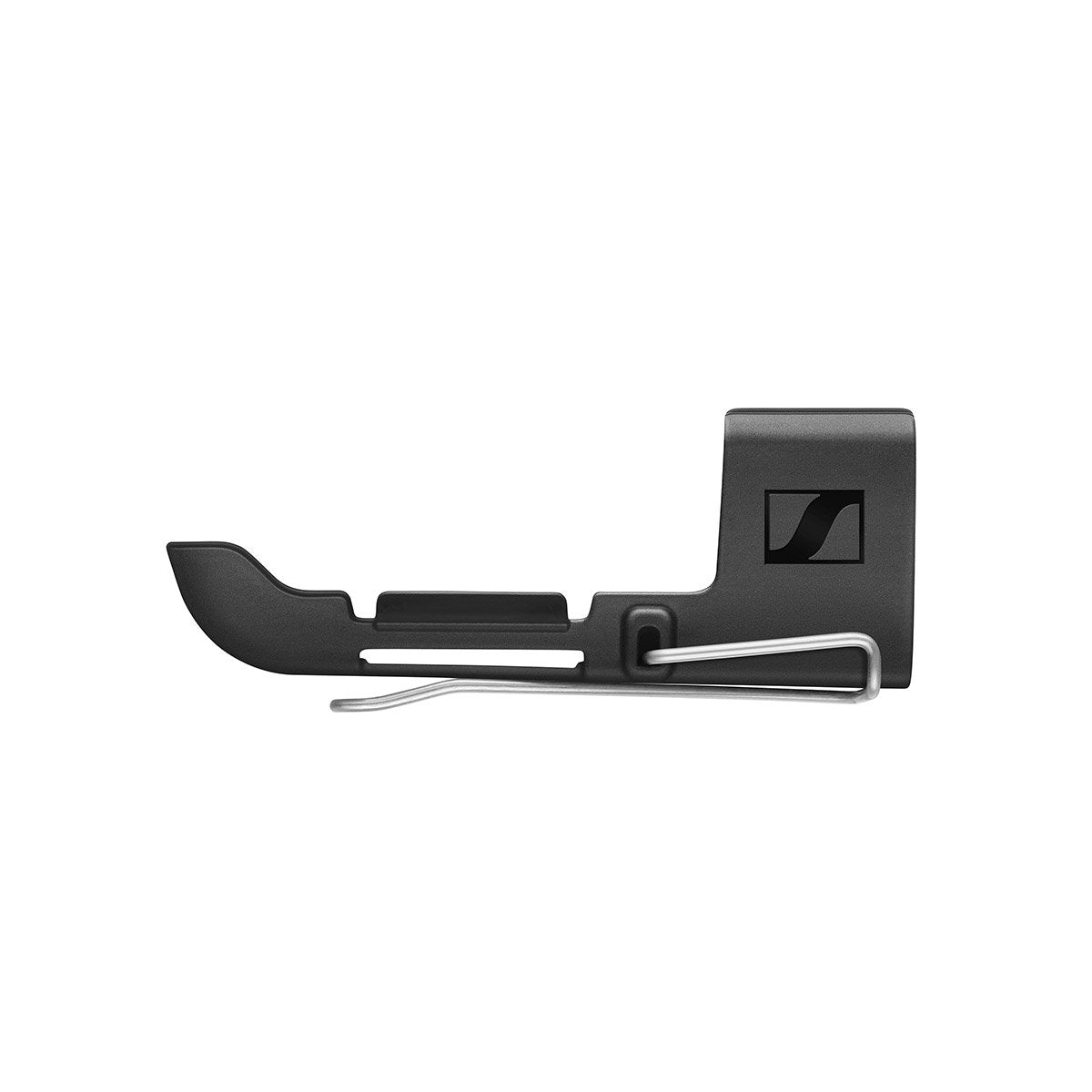

• Pince de ceinture : pince de ceinture fournie pour fixer l’émetteur de 77 g sur soi.
• Réponse de 10 Hz à 18 000 Hz : bande passante annoncée avec la connectique jack 6,3 mm, rapport signal/bruit d’au moins 106 dB et distorsion (THD) inférieure à 0,1 %.
• Liaison numérique 2,4 GHz : plage de 2 400 à 2 483,5 MHz, codec aptX Live, latence audio inférieure à 4 ms et portée de 75 m dans des conditions optimales.
• Autonomie jusqu’à 5 h : accumulateur Li-Ion 3,7 V de 850 mAh dans chaque boîtier, charge typique de 3 h par USB-C.
• Mute et appairage : 1 bouton et 1 LED d’état par unité ; mute depuis l’émetteur ou le récepteur ; jusqu’à 4 émetteurs appairables, un seul actif à la fois.

Description détaillée

Émetteur TX 63 et câble prolongateur

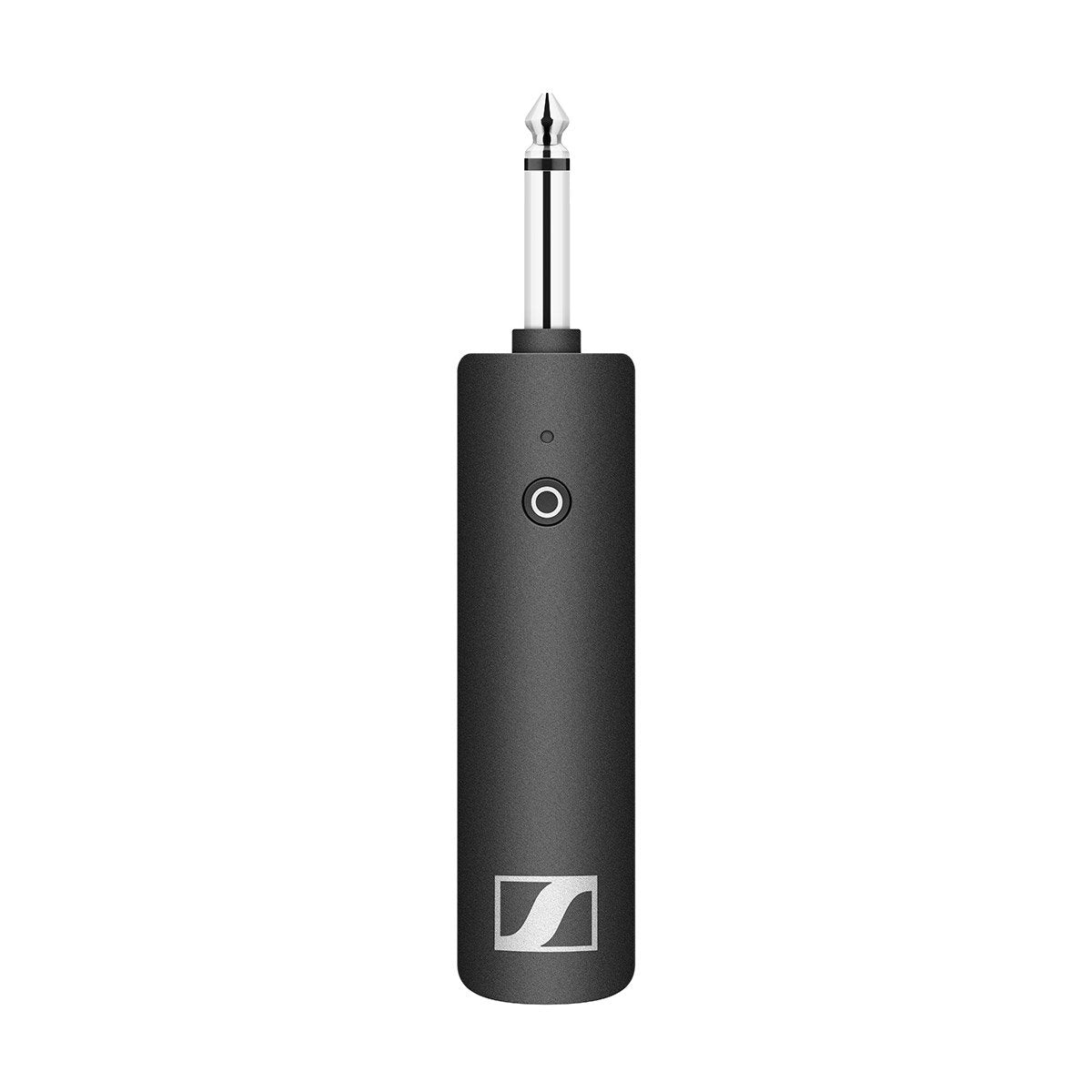

L’émetteur jack 6,35 mm (TX 63) du Sennheiser XSW-D Instrument Base Set mesure environ 122 × 24 × 28 mm pour environ 77 g. Son jack 6,3 mm mâle se branche sur la sortie d’un instrument ou sur le câble prolongateur CI 63 (câble d’entrée jack 6,3 mm qui relie l’instrument à l’émetteur). Un bouton unique commande la marche/arrêt, l’appairage et le mute ; une LED d’état affiche le niveau de charge 4 s après la mise sous tension et passe au vert fixe une fois connecté. Une pince de ceinture est fournie pour l’émetteur, et un port USB-C assure la charge.

Récepteur RX 63 et audio

Le récepteur jack 6,35 mm (RX 63) adopte le même boîtier d’environ 122 × 24 × 28 mm pour environ 77 g ; sa sortie jack 6,3 mm mâle se branche sur l’entrée d’un ampli. La liaison utilise le codec aptX Live et offre, avec la connectique jack 6,3 mm, une réponse en fréquence de 10 Hz à 18 000 Hz, un rapport signal/bruit d’au moins 106 dB, une distorsion (THD) inférieure à 0,1 %, une latence audio inférieure à 4 ms et un niveau de sortie audio maximal de 12 dBu. Le récepteur dispose lui aussi d’un bouton, d’une LED d’état et d’un port USB-C.

Fréquences, portée et appairage

La transmission est numérique en 2,4 GHz (2 400 à 2 483,5 MHz, modulation GFSK avec TDMA) avec une puissance d’émission (PIRE) de 10 mW au maximum, pour une portée de 75 m (250 ft) dans des conditions optimales. L’émetteur et le récepteur sont appairés en usine ; le récepteur accepte jusqu’à 4 émetteurs appairés d’après le manuel, mais un seul est utilisé à la fois, les autres devant être éteints. Vérifiez la réglementation nationale applicable à l’usage de ces fréquences avant l’installation.

Alimentation, construction et contenu

Chaque unité embarque un accumulateur Li-Ion 3,7 V de 850 mAh : jusqu’à 5 h d’autonomie, charge typique de 3 h par USB-C. La plage de fonctionnement va de −10 °C à +55 °C. Le set contient : 1 émetteur jack 6,3 mm (TX 63), 1 récepteur jack 6,3 mm (RX 63), 1 câble prolongateur jack 6,3 mm, 1 pince de ceinture pour l’émetteur, 1 câble USB-A vers USB-C, 1 jeu d’autocollants colorés, 1 guide de prise en main et 1 guide de sécurité. Le poids des deux unités est d’environ 154 g (câbles et pince non comptés).
