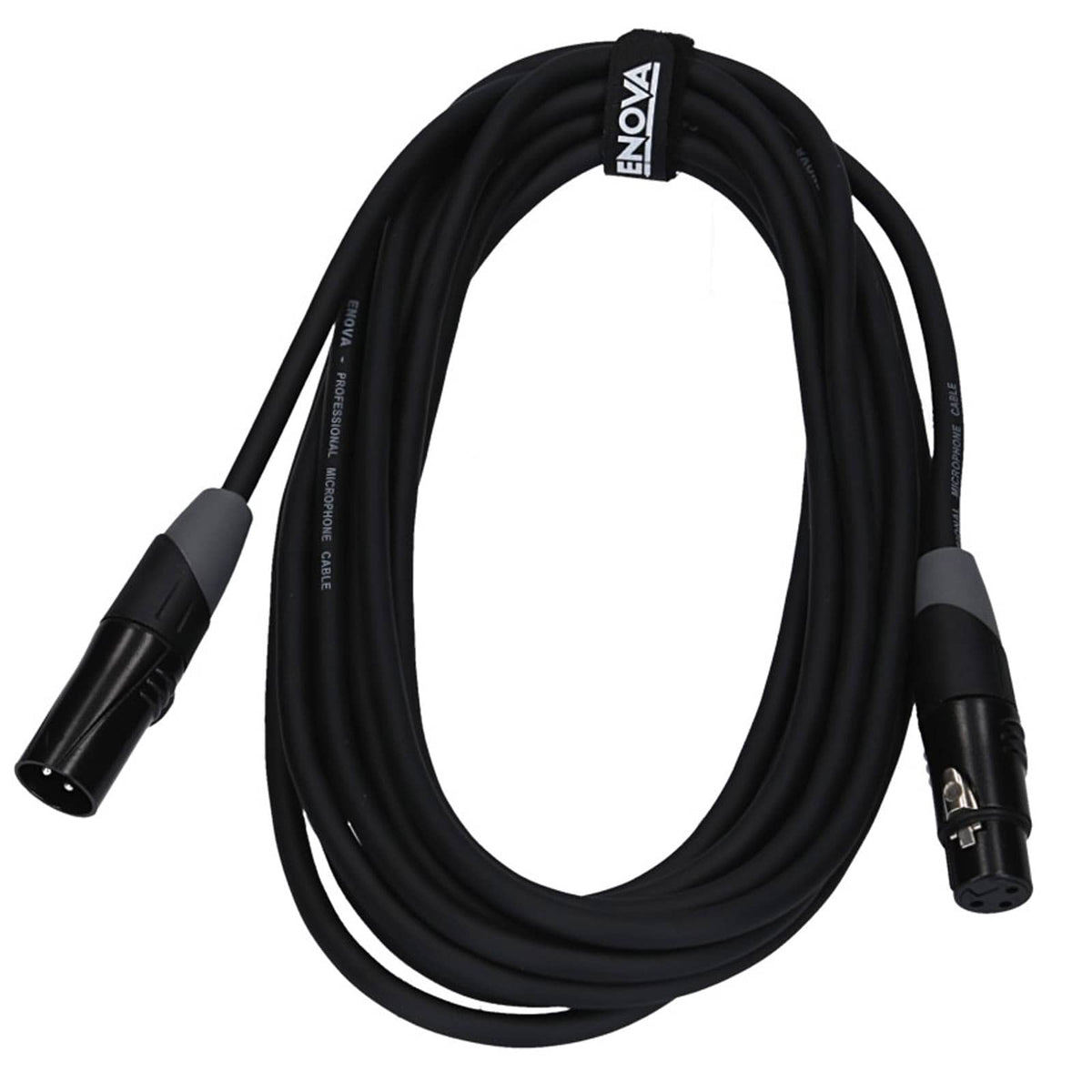

Un câble microphone XLR prêt à brancher, en 13 longueurs de 0,2 m à 30 m. Le ENOVA EC-A1-XLFM relie un microphone, une console ou une interface audio en XLR 3 broches, avec un connecteur femelle côté A et un connecteur mâle côté B, tous deux métalliques. Ses conducteurs de 2 × 0,22 mm² (AWG 24, 7 brins de 0,20 mm) en cuivre OFC sont protégés par un blindage en spirale et une gaine noire souple de Ø 6,5 mm. Il est prévu pour les liaisons symétriques analogiques et AES/EBU jusqu’à 200 m et supporte une température de travail de −20 °C à +60 °C.

Points forts

• XLR 3 broches femelle / mâle : connecteurs ENOVA métalliques à 3 contacts, femelle côté A et mâle côté B, raccordés par soudure.
• Liaison symétrique, analogique et AES/EBU : câble conçu pour les signaux audio symétriques analogiques et numériques AES/EBU jusqu’à 200 m.
• Conducteurs 2 × 0,22 mm² : section de 0,22 mm² (AWG 24), 7 brins de 0,20 mm en cuivre OFC.
• Gaine noire de Ø 6,5 mm : gaine extérieure souple et robuste, avec des conducteurs isolés en FPE et repérés bleu et rouge.
• Blindage en spirale : résistance du blindage inférieure à 30 Ω/km.
• Résistance du conducteur : inférieure à 80 Ω/km, soit au maximum 2,4 Ω par conducteur sur 30 m.
• Capacité de 52 pF/m : capacité nominale publiée entre conducteurs, soit 1,56 nF sur 30 m.
• Contrôle fonctionnel à 100 % : câble assemblé à la main, avec une isolation supplémentaire sur chaque conducteur à la soudure.

Description détaillée

Câble microphone symétrique à connecteurs XLR

Le ENOVA EC-A1-XLFM est un câble microphone de la série A1, en version câble, avec un XLR 3 broches femelle côté A et un XLR 3 broches mâle côté B. Il est assemblé à la main, avec une isolation supplémentaire sur chaque conducteur au niveau de la soudure, et livré après un contrôle fonctionnel à 100 %.

Construction du câble

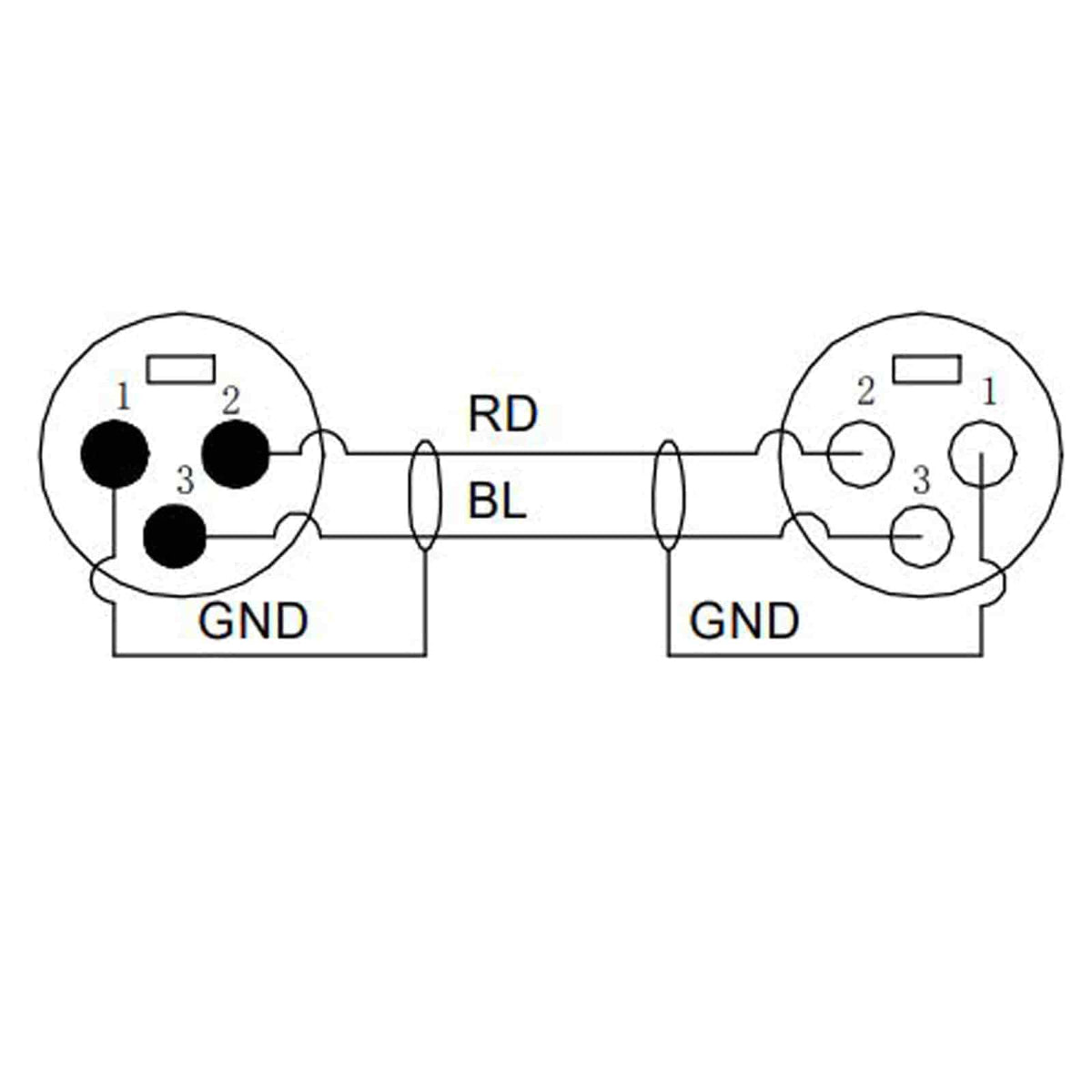

Les conducteurs de 2 × 0,22 mm² (AWG 24, 7 brins de 0,20 mm) sont en cuivre OFC et isolés en FPE, avec un repérage bleu et rouge. Le blindage en spirale est recouvert d’une gaine extérieure noire, souple et robuste, de Ø 6,5 mm.

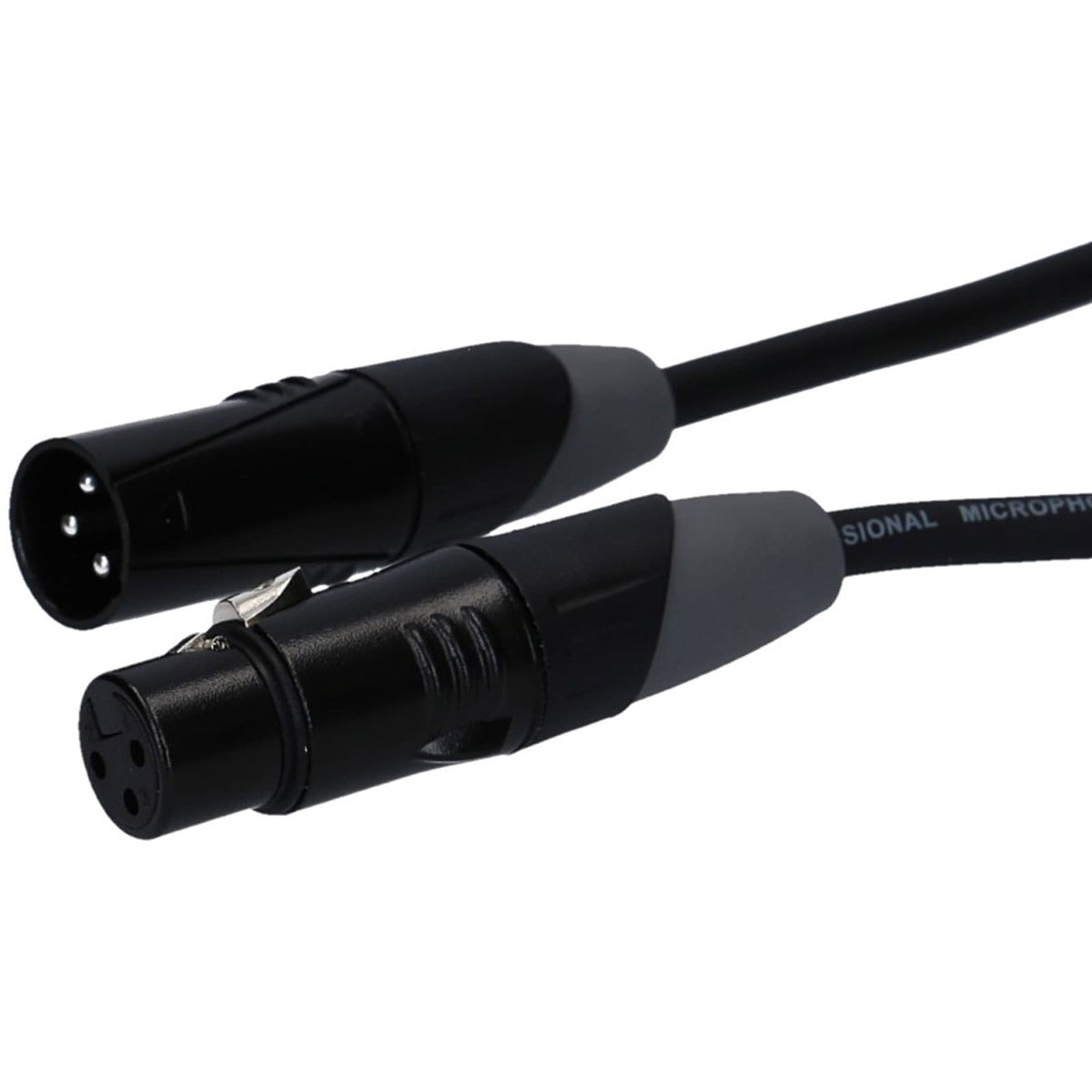

Connecteurs XLR ENOVA

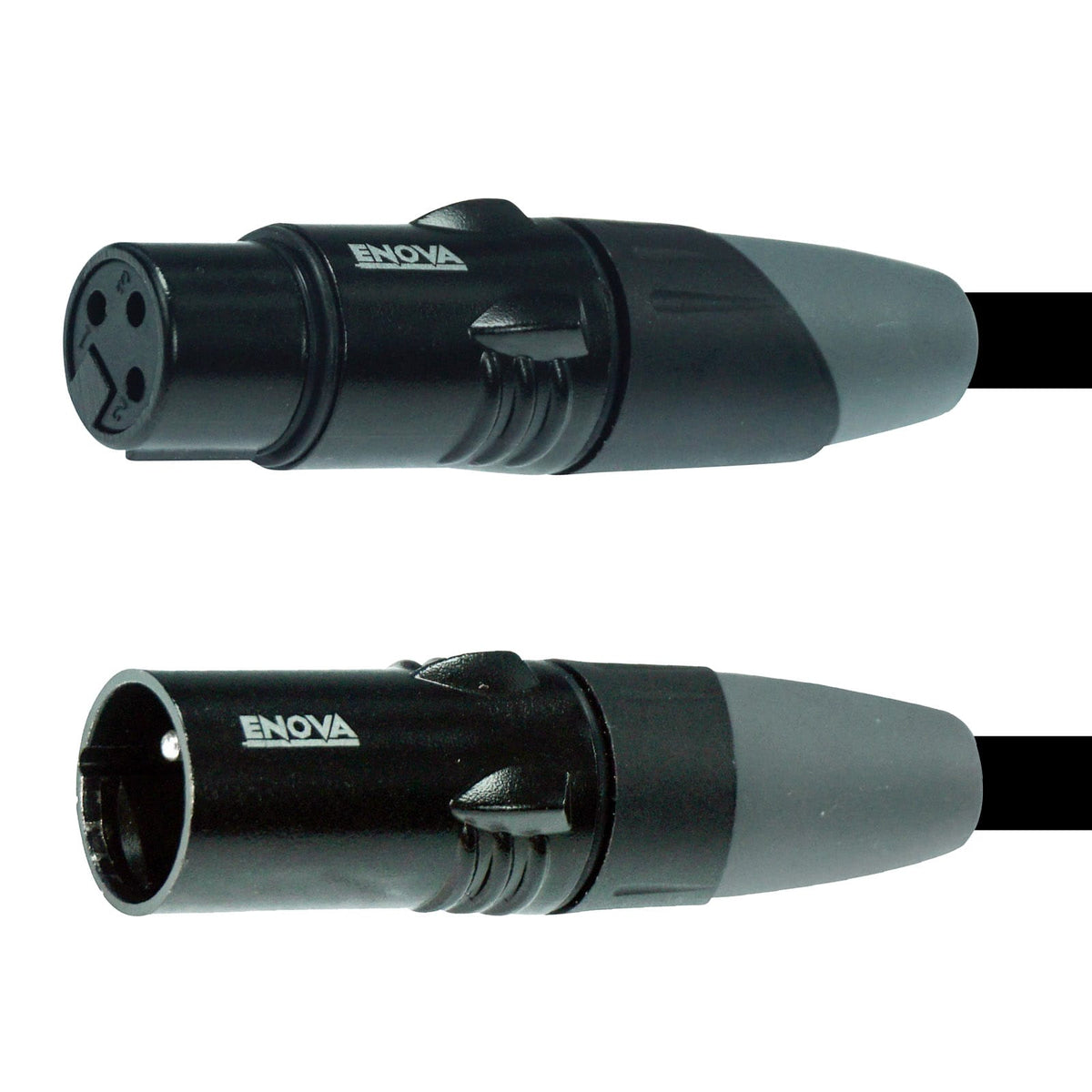

Les connecteurs sont des XL23FB (femelle) et XL23MB (mâle), à boîtier métallique en ZZnAl4-1, avec décharge de traction et protection anti-pliage. Ils mesurent 78 mm (femelle) et 75,1 mm (mâle) de long pour 22 × 22 mm. Leur résistance de contact est inférieure ou égale à 3 mΩ, leur résistance d’isolement supérieure à 10 GΩ et ils sont donnés pour 1 000 cycles d’accouplement.

Performances et gamme

La résistance des conducteurs est inférieure à 80 Ω/km, celle du blindage inférieure à 30 Ω/km et la capacité nominale entre conducteurs de 52 pF/m. La température de travail va de −20 °C à +60 °C. Le câble existe en 13 longueurs : 0,2 m, 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 10 m, 15 m, 20 m et 30 m, pour les DJ, claviéristes, chanteurs et ingénieurs du son.
